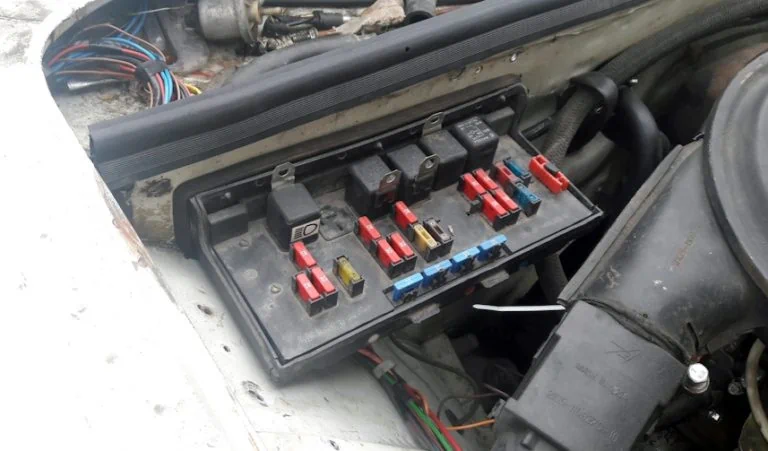

Блок предохранителей ВАЗ 2105
В отличие от ВАЗ-2106 предохранители в ВАЗ-2105 расположены не в салоне, а под капотом. Но не как на ВАЗ-2109 где их всегда заливает водой, а вмоторном отсеке. На крышке блока предохранителей есть схематичное обозначение что для чего. Там же имеется прищепка для вынимания предохранителей (поменьше) и для реле (побольше). И даже запасные предохранители!
Схема предохранителей на ВАЗ 2105
| F1 | 10 | Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка) |
| F2 | 10 | Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла |
| F3 | 10 | Запасной |
| F4 | 10 | Запасной |
| F5 | 20 | Элемент обогрева заднего стекла и реле включения обогрева (контакты) |
| F6 | 10 | Прикуриватель. Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты) |
| F8 | 10 | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| F9 | 7.5 | Регулятор напряжения генератора (на автомобилях с генератором Г-222) |
| F10 | 10 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701) |
| F11 | 10 | Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова |
| F12 | 10 | Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете) |
| F13 | 10 | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| F14 | 10 | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света |
| F15 | 10 | Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика |
| F16 | 10 | Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете) |
| F17 | 10 | Левая фара (ближний свет) |
Расшифровка реле в монтажном блоке ВАЗ-2105

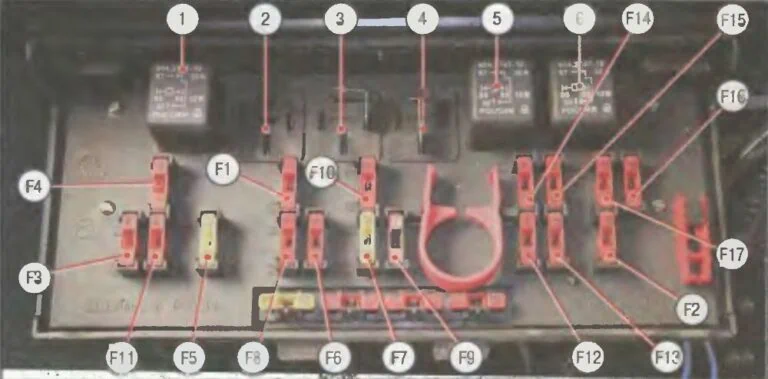

Расположение реле и предохранителей в монтажном блоке:
1 — реле включения обогрева заднего стекла;
2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей);
3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле);
4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле);
5 — реле включения дальнего света фар;
6 — реле включения ближнего света фар;
