Блоки предохранителей и реле ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

2109 фото

Расположение предохранителей и реле в ВАЗ-2109 «Спутник», Ваз 2108 и ВАЗ 21099. По сути это один автомобиль, поэтому и схема предохранителей и реле одинаковая. Автомобили выпускались с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор), также существовал некоторый рестайлинг в виде замены короткого крыла на длинное и замены низкой панели на высокую. Автомобиль был мечтой советского человека и в народе ласково называля зубилом 😃. В плане электрооборудования существовали монтажные блоки старого и нового образца. В этой статье собраны описания блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и всеми вариантами исполнения 👇. Также покажем предохранитель прикуривателя и расскажем где находится реле печки.

Все лампы применяемые в Lada Samara >>>

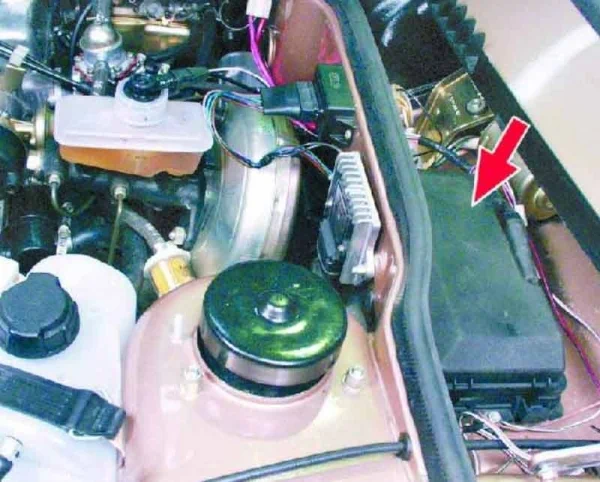

2109 расположение блока предохранителей

Блок реле и предохранителей расположен под капотом, в отсеке перед лобовым стеклом с левой стороны, расположение на фото ниже. Где его постоянно заливает водой 😕.

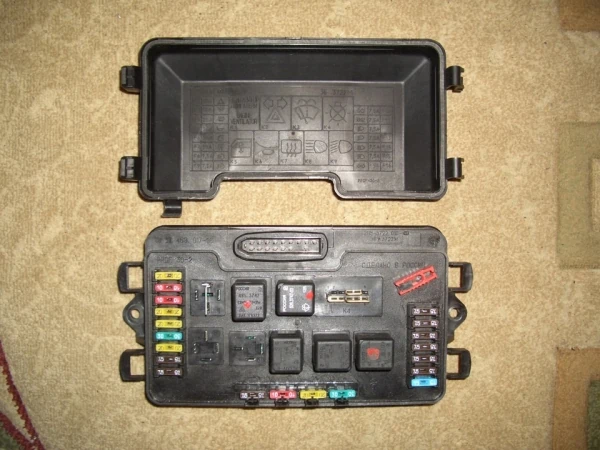

блок предохранителей 2114-3722010-18

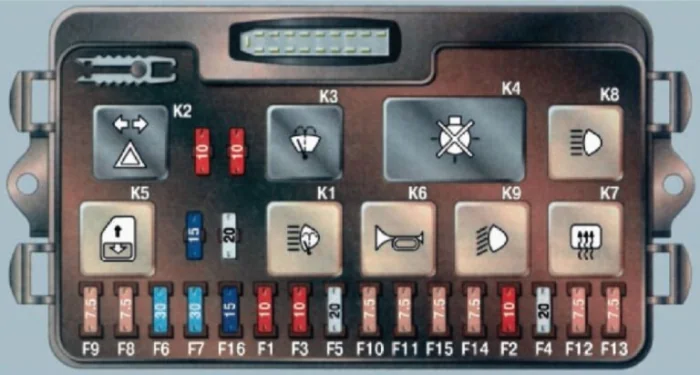

2109 схема нового блока предохранителей 2114-3722010-18
  • K1-реле включения очистителей фар;
  • K2-реле-прерыватель указателей поворота и аварийной сигнализации;
  • K3-реле переднего дворника;
  • K4-реле контроля исправности ламп;
  • K5-реле включения стеклоподъемников;
  • K6 — реле включения звуковых сигналов;
  • K7-реле включения электрообогрева заднего стекла;
  • K8-реле включения дальнего света фар;
  • K9-реле включения ближнего света фар;
  • F1-F16 - предохранители

Монтажный блок предохранителей 2114-3722010-60

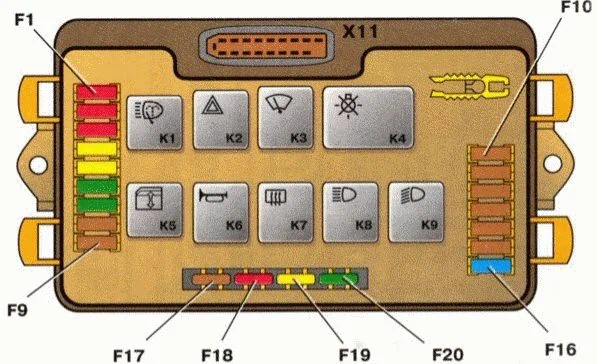

2109 схема нового блока предохранителей 2114-3722010-60
  • K1 — Реле включения очистителей фар
  • K2 — Реле-поворотов
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
  • K5 — Реле включения стеклоподъёмников
  • K6 — Реле включения звукового сигнала
  • K7 — Реле включения обогрева заднего стекла
  • K8 — Реле включения дальнего света фар
  • K9 — Реле включения ближнего света фар
  • F1 — F16 — предохранители
  • F17 — F20 — Запасные предохранители

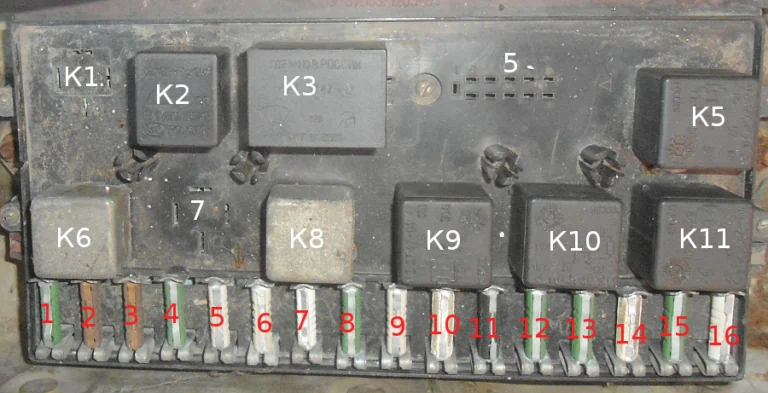

Монтажный блок предохранителей 17.3722 (старый блок предохранителей)


2109 схема старого блока предохранителей 17.3722
  • 1 — реле включения очистителей фар (K6)
  • 2 — реле времени омывателя заднего стекла (K1)
  • 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
  • 4 — реле стеклоочистителя (KЗ)
  • 5 — контактные перемычки на месте реле контроля исправности ламп
  • 6 — реле включения обогрева заднего стекла (K10)
  • 7 — запасной предохранитель
  • 8 — реле включения дальнего света фар (K5)
  • 9 — реле включения ближнего света фар (K11)
  • 10 — предохранитель
  • 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
  • 12 — реле включения звукового сигнала (K8)

Описание предохранителей блоков для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок 17.3722

1 (8 A)

F9 (7,5 A)
Правая противотуманная фара
2 (8 A)

F8 (7,5 A)
Левая противотуманная фара
3 (8 A)

F1 (10 A)
Очистители фар.Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 A)

F7 (30 A)
Очистители фар.

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A)

F16 (15 A)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A)

F3 (10 A)
Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A)

F6 (30 A)
Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A)

F10 (7,5 A)
Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A)

F5 (20 A)
Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения
9 (8 A)

F10 (7,5 A)
Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)
10 (8 A)

F11 (7.5 A)



Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)



11 (8 A)

F2 (10 A)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации
12 (16 A)

F4 (20 A)
Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A)

F15 (7,5 A)
Правая фара (дальний свет)
14 (8 A)

F14 (7.5)
Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар
15 (8 A)

F13 (7,5 A)
Левая фара (ближний свет)
16 (8 A)

F12 (7,5 A)
Правая фара (ближний свет)

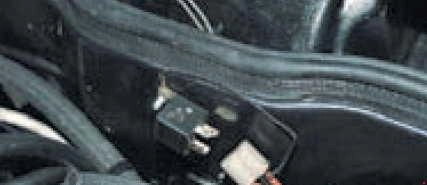

Реле стартера расположено под капотом на щитке передка.


2109 схема где реле стартера


Расшифровка блока предохранителей и реле ВАЗ 2109 2108 21099, старого образца



2109 схема старого монтажного блока
F110АЗапасной предохранитель
F210АУказатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F310АЗадние фары стоп-сигнала, плафон подсветки салона
F420АЭлемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F520АЗвуковой сигнал (клаксон), выключатель клаксона
F630АЗапасной предохранитель
F730АЭлектромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F87,5АЗапасной предохранитель
F97,5АЗапасной предохранитель
F107,5АЛевая габаритная фара
F117,5АПравая габаритная фара
F127,5АПравая фара ближнего света
F137,5АЛевая фара ближнего света
F147,5АЛевая фара дальнего света, контрольная лампа включения дальнего света
F15Правая фара дальнего света
F1615АУказатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр


Реле



Номер релеФункции
1Работоспособность элементов очистки передней оптики
2Работоспособность двигателя омывателя заднего стекла
3Защита от поломки лампы поворотных сигналов и световой сигнализации
4Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5Позволяет определить работоспособность лампы
6Защита от перенапряжения системы обогрева заднего стекла
8Лампы дальних фар
9Лампы ближних фар
11Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12Работа клаксона


Расшифровка блока предохранителей и реле ВАЗ 2109 2108 21099, нового образца



2109 схема старого монтажного блока
1.Запасной предохранитель
2.Запасной предохранитель
3.Запасной предохранитель
4.16АОбмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.16АКлаксон, выключатель клаксона, электромотор вентилятора радиатора
9.Лампа левых габаритов, лампа левых задних габаритов
10.Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.16АПрикуриватель, розетка для лампы переноски
13.Дальний свет правой фары
14.Дальний свет левой фары, контрольная лампа дальней оптики
15.Ближний свет правой фары
16.Ближний свет левой фары



Реле




Номер релеЕго функции
К1Без него двигатель омывателя заднего стекла работать не будет
К2Отвечает за работу ламп поворотников и световую сигнализацию
К3Обеспечивает работы стеклоочистителя лобового стекла
К4Защищает лампы стоп сигналов и габариты автомобиля
К5Обеспечивает работу фонарей дальнего света
К6Гарантирует работу устройства омывателя оптики
К7Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8Звуковой сигнал или просто клаксон
К9Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11Отвечает за работу устройства обогрева заднего стекла
К12Обеспечивает работу фонарей ближнего света

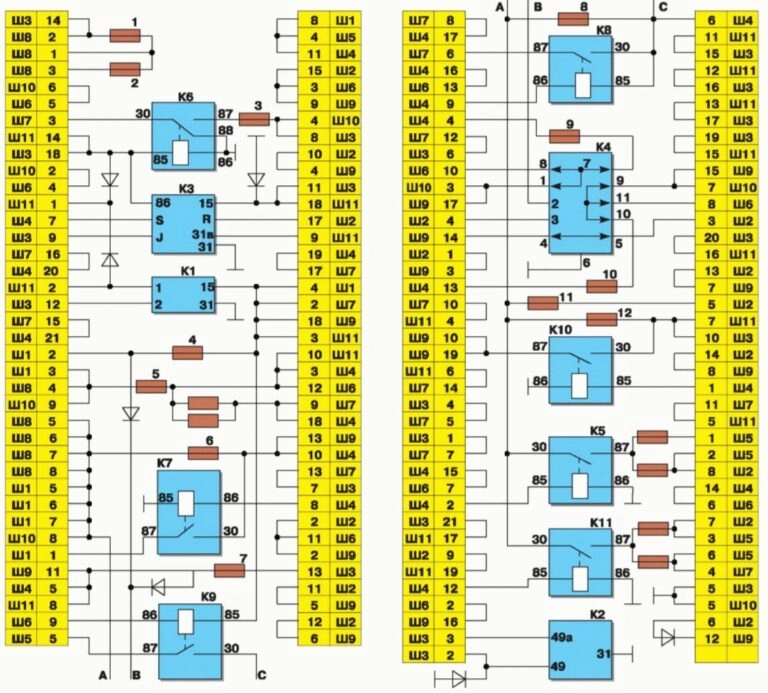

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)



2109 схема старого монтажного блока

K1 — реле времени омывателя заднего стекла;
K2 — реле-прерыватель указателей поворота и аварийной сигнализации;
KЗ — реле стеклоочистителя;
K4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
K5 — реле включения дальнего света фар;
K6 — реле включения фароочистителей;
K7 — реле питания стеклоподъемников;
K8 — реле включения звукового сигнала;
K9 — реле включения электродвигателя вентилятора системы охлаждения двигателя;
K10 — реле включения обогрева заднего
K11 — реле включения ближнего света фар.

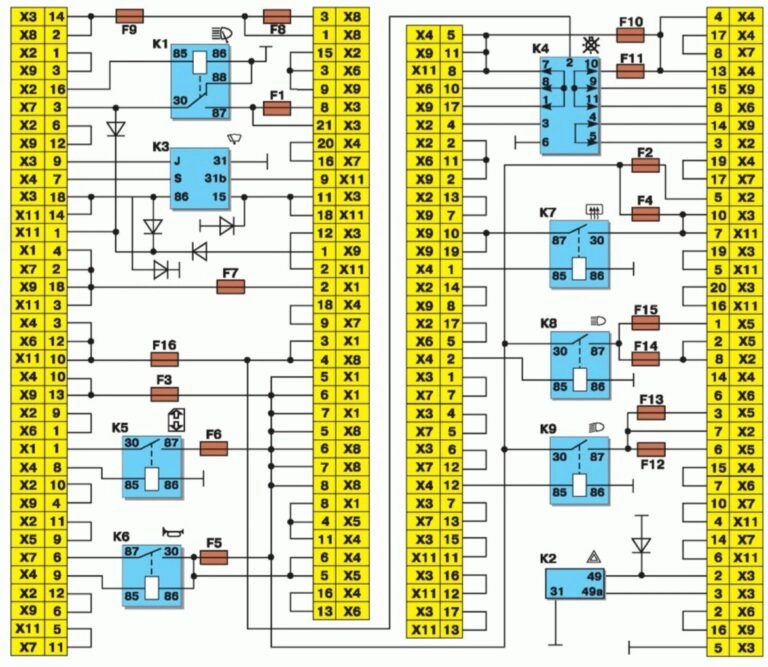

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)



2109 схема старого монтажного блока

K1 — реле включения очистителей фар;
K2 — реле-прерыватель указателей поворота и аварийной сигнализации;
KЗ — реле очистителя ветрового стекла;
K4 — реле контроля исправности ламп;
K5 — реле включения стеклоподъемников;
K6 — реле включения звуковых сигналов;
K7 — реле включения обогрева заднего стекла;
K8 — реле включения дальнего света фар;
K9 — реле включения ближнего света фар;
F1-F20 — плавкие предохранители.

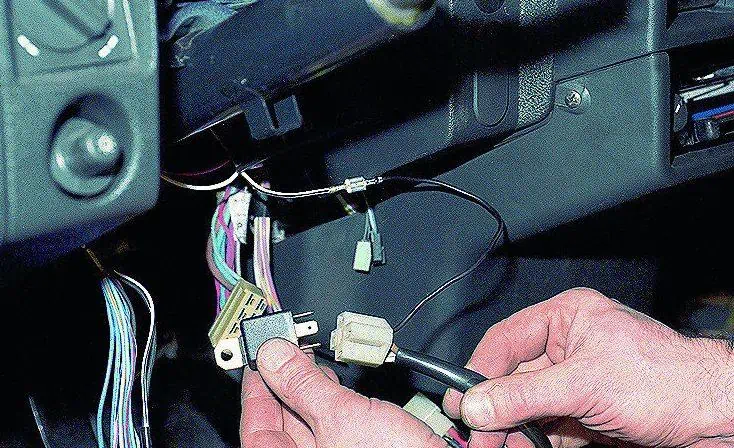

Очень часто владельцы девяточек спрашивают: а где находиться предохранитель или реле печки на ваз 2109? Ответ: предохранителя и реле печки для ваз 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка, смотрите фото ниже.



2109 схема старого монтажного блока

В последних моделях ваз печка запитана через замок зажигания напрямую.

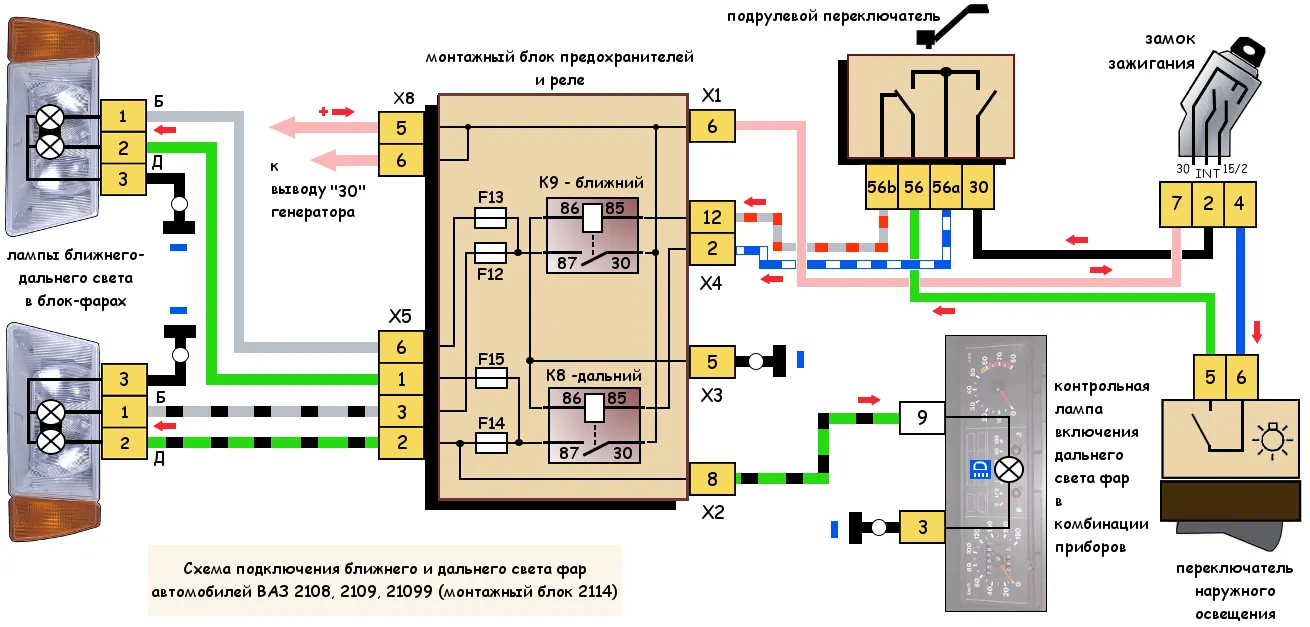

Электросхема фар ВАЗ 2109



2109 схема подрулевого переключателя, ближнего и дальнего света фар

👉 тип всех ламп на ВАЗ-2109 Lada Samara

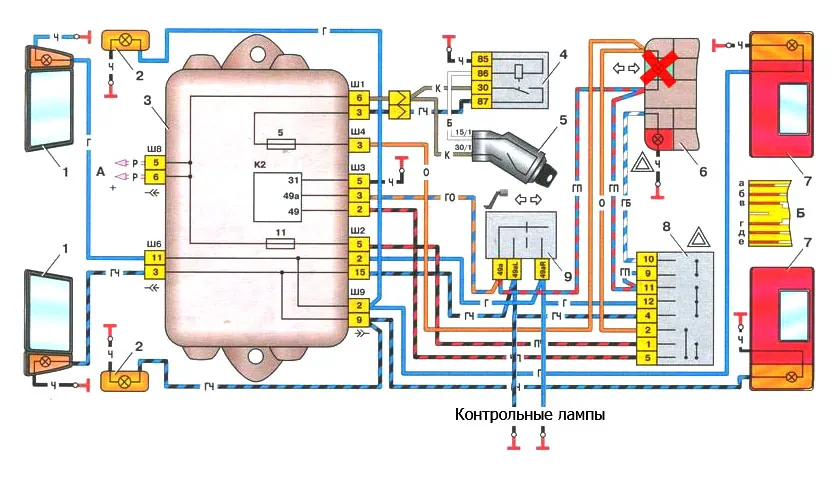

Электросхема поворотов и аварийки ВАЗ 2109



2109 схема подрулевого переключателя, ближнего и дальнего света фар

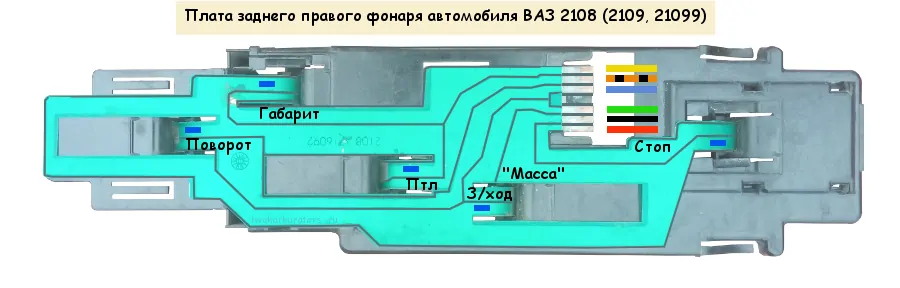

Схема платы заднего фонаря ВАЗ 2109 - 08 - 099



2109 схема платы заднего фонаря, цвета проводов
