Описание работы стеклоочистителей Ford Focus3

Моторы стеклоочистителей на третьем Фокусе состоят из - блока логики, внутренние датчики для определения положения щёток и многоскоростного мотора. Блок управления (в моторе со стороны водителя) непрерывно отслеживает сигналы от подрулевого переключателя и (если есть в комплектации) датчика дождя, когда замок зажигания в положении ON. И в зависимисти от запроса он управляет работой обоих моторов.

При этом никакой механической связи между щётками дворников нет, левая и правая щётка управляются каждая от своего мотора напрямую.

ford focus 3 lin bus блок схема дворников

Снятие моторов стеклоочистителей на Ford Focus 3

Для примера покажем снятие мотора стеклоочистителя со стороны водителя

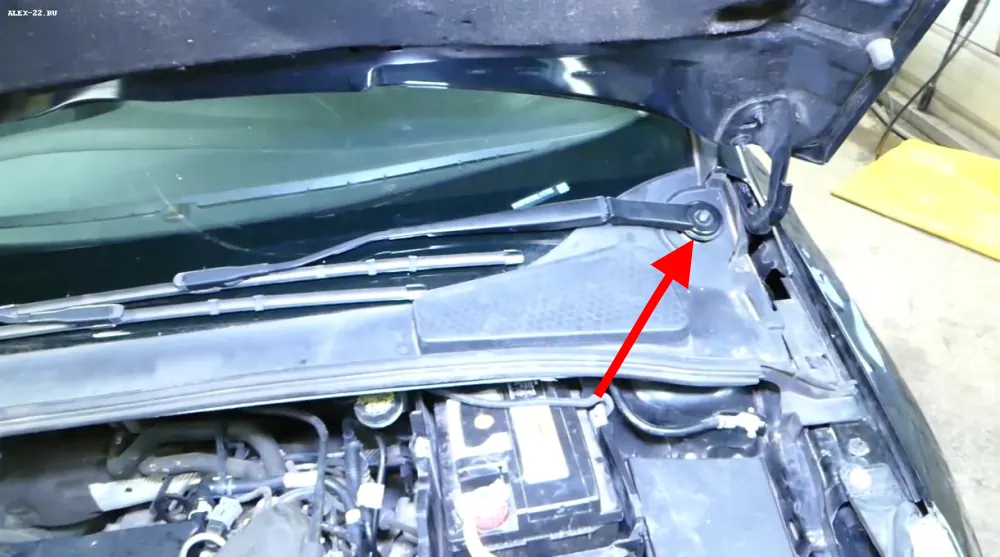

ford focus 3 крепление щётки стеклоочистителя

откручиваем крепление и снимаем обе щётки стеклоочистителей

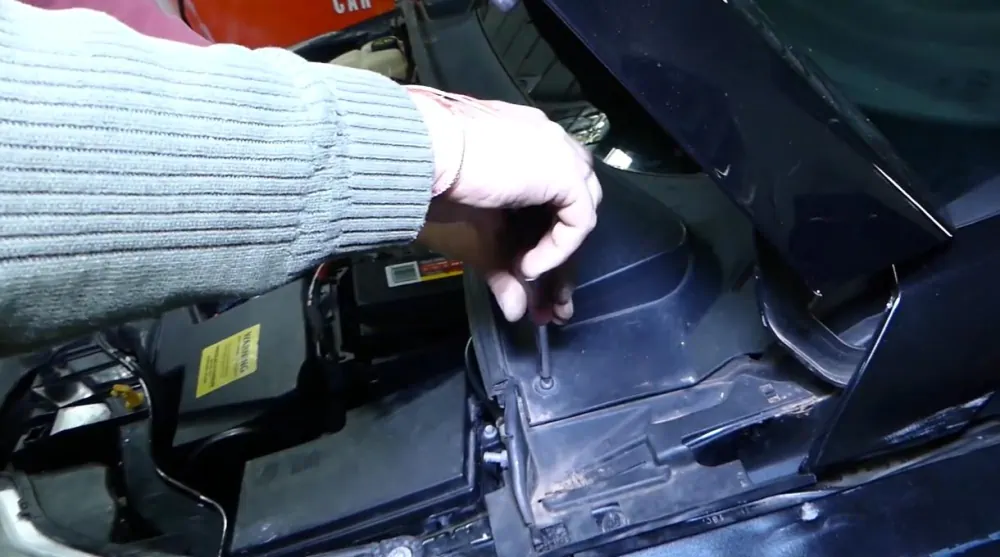

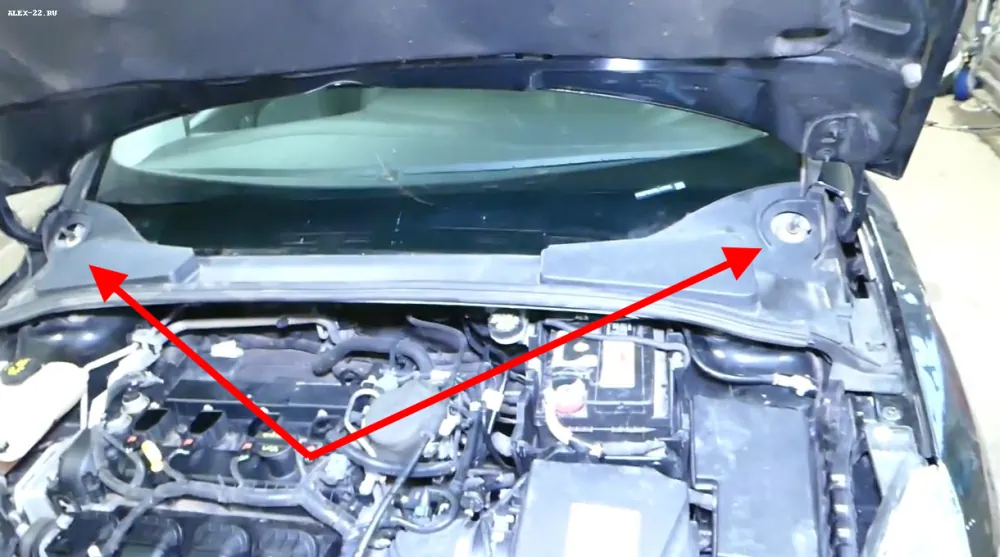

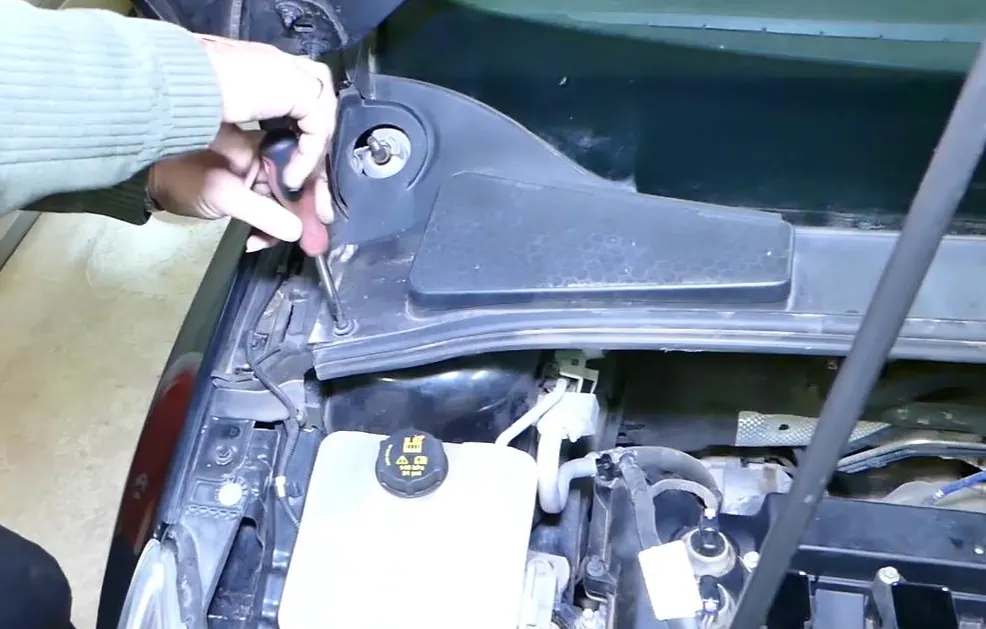

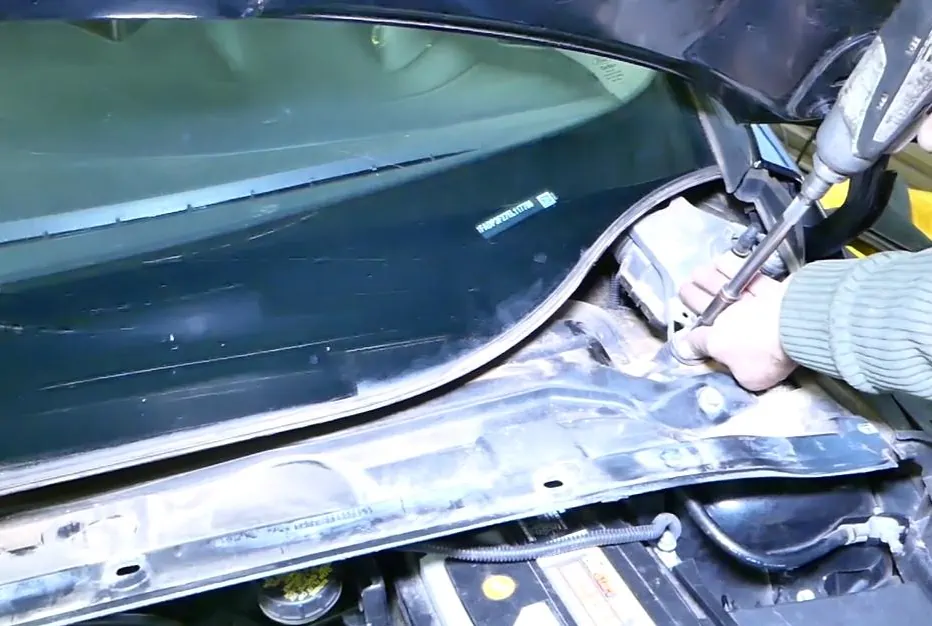

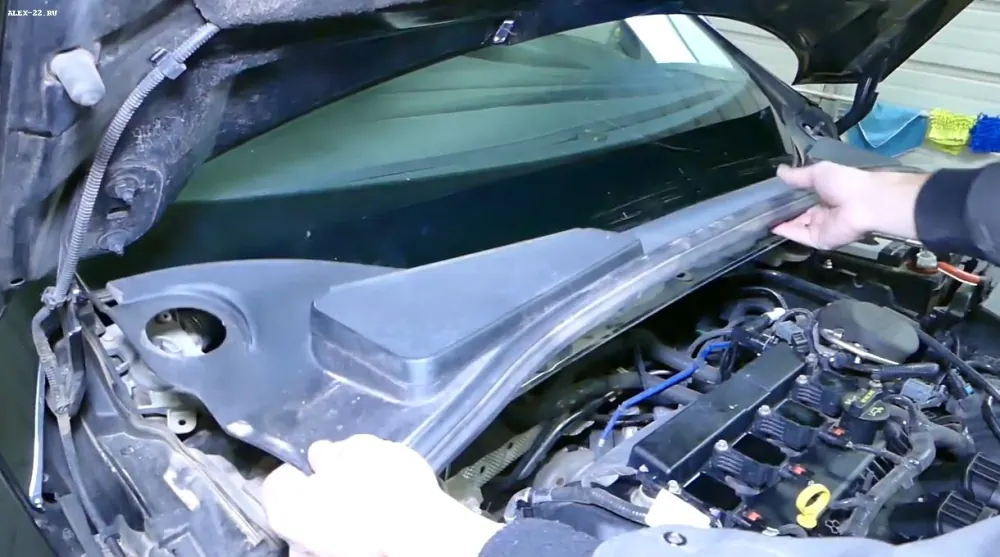

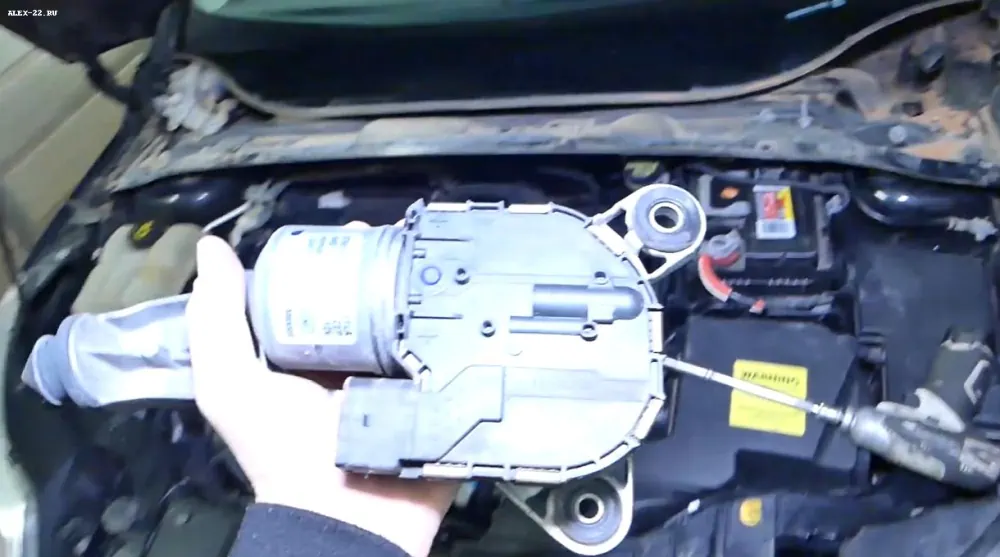

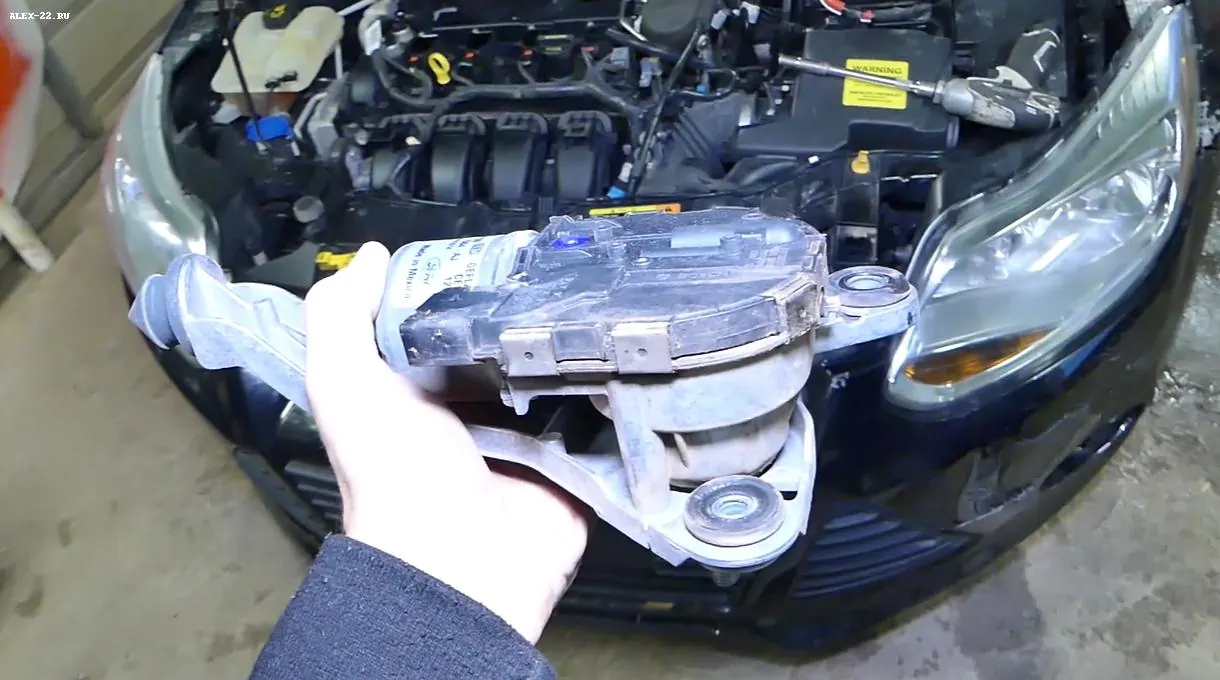

ford focus 3 щётки стеклоочистителей сняты ford focus 3 снимаем пластик над мотором стеклоочистителей ford focus 3 снимаем пластик над мотором стеклоочистителей ford focus 3 снимаем пластик над мотором стеклоочистителей ford focus 3 откручиваем мотор стеклоочистителя ford focus 3 мотор стеклоочистителя ford focus 3 мотор дворников со стороны водителя

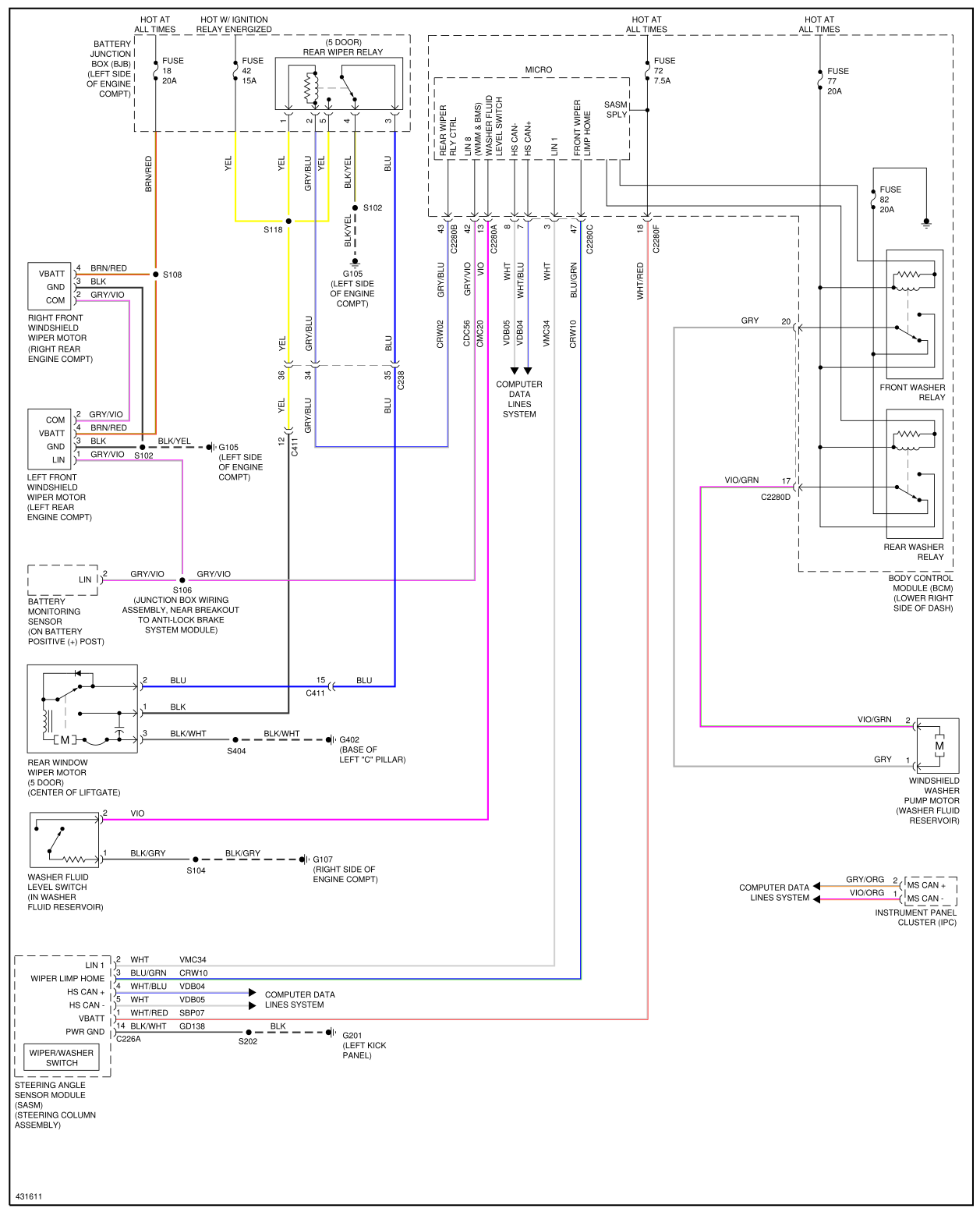

Схема стеклоочистителей Ford Focus 3

ford focus 3 схема стеклоочистителя и омывателя
