Расположение предохранителей и реле на Volkswagen Touran первого поколения 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 годов выпуска. Автомобиль выпускался с бензиновыми и дизельными моторами.
Предохранители и реле под капотом Volkswagen Touran

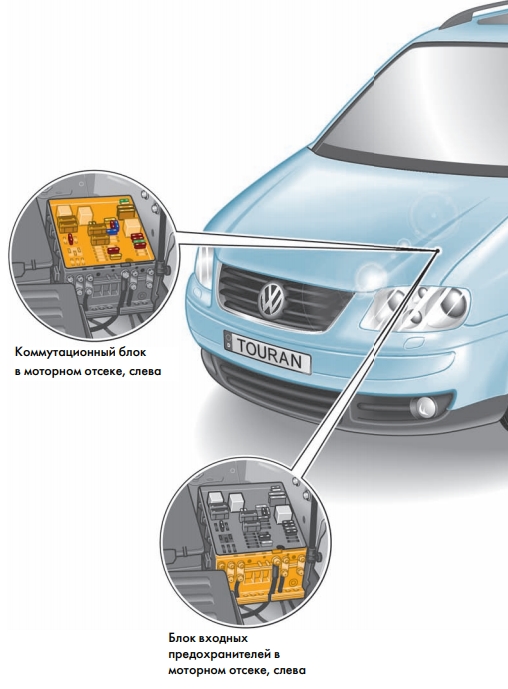

Блок предохранителей и реле под капотом расположен в левой части моторного отсека, возле АКБ.

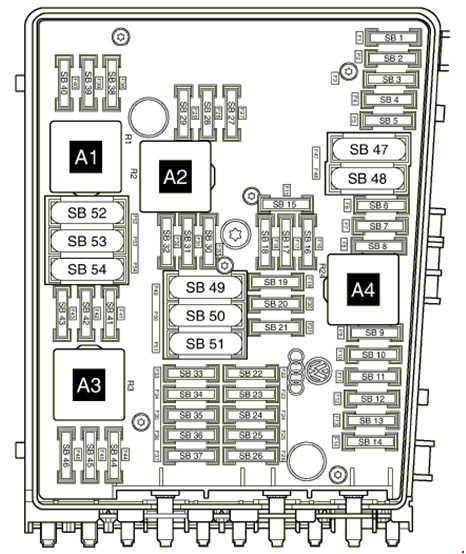

Схема блока предохранителей и реле под капотом Фольксваген Туран
Вариант 1
Описание
| А1 | (100/458) Реле основных цепей зажигания |
| А2 | (100) Реле насоса системы подачи воздуха на выпуск (BSX) |
| 1 | (20A/25A/30A) Электродвигатель 2 очистителя лобового стекла (система с двумя электродвигателями очистителя) |
| 2 | (5A) Блок управления электрооборудованием рулевой колонки |
| 3 | (5A) Многофункциональный блок управления 1 |
| 4 | (30A) Анти блокировочная система тормозов (ABS) |
| 5 | (15A) Система управления трансмиссией (АКПП) (РКПП (DSG) |
| 6 | (5A) Блок управления комбинацией приборов |
| 7 | — |
| 8 | (15A) Аудиосистема, навигационная система |
| 9 | (5A) Телефон |
| 10 | (5A/10A) Управление двигателем |
| 11 | (20A) Дополнительный отопитель |
| 12 | (5A) Блок диагностики |
| 13 | (25A/30A) Управление двигателем |
| 14 | (20A) Управление двигателем |
| 15 | (5A/15A) Управление двигателем |
| 16 | (30A) Анти блокировочная система тормозов (ABS) |
| 17 | (15A) Звуковой сигнал, многофункциональный блок управления 1 |
| 18 | (30A) Аудиосистема (некоторые модели), автомобиль специального назначения |
| 19 | (30A) Электродвигатель 1 очистителя лобового стекла |
| 20 | (40A) Блок управления свечами накаливания |
| 21 | (10A/15A) Управление двигателем |
| 22 | (5A) Выключатель стоп -сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| 23 | (5A/10A/15A) Управление двигателем |
| 24 | (10A) Блок управления электродвигателем вентилятора системы охлаждения, реле насоса охлаждающей жидкости (некоторые модели), термостат, управление двигателем |
| 25 | (40A) Много функциональный блок управления 1 |
| 26 | (40A) Много функциональный блок управления 1 |
| 27 | (40A/50A) Блок управления свечами накаливания, электродвигатель насоса подачи воздуха навыпуск |
| 28 | (40A) Многофункциональный блок управления 1, многофункциональный блок управления 2 |
| 29 | (50A) Реле насоса охлаждающей жидкости (некоторые модели) |
| 30 | (40A) Блок предохранителей/ реле приборной панели 1 (F7/F8/ F28-F35), реле вспомогательных цепей зажигания |
| А1 | Реле 2 основных цепей зажигания |
| А2 | Реле стартера |
| А3 | Разъем топливного насоса — 1,6(BGU) |
| А4 | Реле 1 основных цепей зажигания |
| 1 | 30A Антиблокировочная система тормозов (ABS) |
| 2 | 30A Антиблокировочная система тормозов (ABS) |
| 3 | 25A Очиститель лобового стекла |
| 4 | 5A Многофункциональный блок управления 1 |
| 5 | 20A Многофункциональный блок управления 1, Сигнал |
| 6 | 15A/20A Система управления двигателем, Катушка зажигания — бензин |
| 7 | 5A Управление двигателем, Датчик положения педали сцепления |
| 8 | 10A Электродвигатель вентилятора системы охлаждения, Клапан рециркуляции ОГ |
| 9 | 10A Управление двигателем, Реле топливного насоса, Блок управления свечей накаливания |
| 10 | 5A/10A Управление двигателем, Реле насоса вторичного воздуха, Лямбда-зонд |
| 11 | 25A/30A Управление двигателем |
| 12 | 15/25/30A Управление двигателем, Блок управления Motronic, Блок управления системы впрыска |
| 13 | 15A Автоматическая коробка передач |
| 14 | |
| 15 | 40A Стартер |
| 16 | 15A Блок управления электрооборудованием рулевой колонки |
| 17 | 10A Комбинация приборов |
| 18 | 30A Аудиосистема |
| 19 | 15A Аудиосистема |
| 20 | 10A Телефон |
| 21 | |
| 22 | |
| 23 | |
| 24 | 10A Разъем шины данных |
| 25 | |
| 26 | 10A Система управления двигателем — кроме 1,6(BGU) , Блок управления Motronic |
| 27 | 10A Обогреватель системы вентиляции картера |
| 28 | 20A Автоматическая коробка передач |
| 29 | 10/20A Управление двигателем- 1,6FSi (BAG)/ 2,0FSi(AXW) , Катушки зажигания |
| 30 | 20A Дополнительный отопитель |
| 31 | 25A Очиститель лобового стекла |
| 32 | 10A Управление двигателем, Форсунки цилиндра |
| 33 | 15A Подкачивающий топливный насос |
| 34 | - |
| 35 | - |
| 36 | - |
| 37 | - |
| 38 | 10A Корректор фар |
| 39 | 5A Датчик температуры моторного масла, комбинация приборов |
| 40 | 20А Блок предохранителей реле приборной панели 1 |
| 41 | — |
| 42 | 5A Управление двигателем, Расходомер воздуха, Реле электропитания электронных компонентов двигателя |
| 43 | 20A Вакуумный насос усилителя тормозов |
| 44 | — |
| 45 | 15A Подогреваемый кислородный датчик, Лямбда-зонд |
| 46 | — |
| 47 | 40A Многофункциональный блок управления 1 |
| 48 | 40A Многофункциональный блок управления 1 |
| 49 | 50A Реле 1 основных цепей зажигания |
| 50 | — |
| 51 | 40A Блок управления свечами накаливания |
| 52 | 50A Многофункциональный блок управления (Блок управления бортовой сети) |
| 53 | 50A Блоки управления электрооборудованием дверей, блок предохранителей /реле приборной панели |
| 54 | 50А Блок управления вентиляторов радиатора |

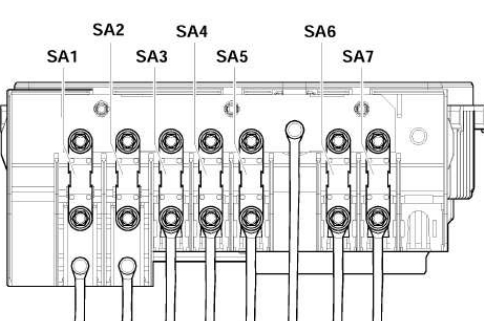

Блок входных предохранителей в моторном отсеке
Предохранители и реле в салоне Фольксваген Туран

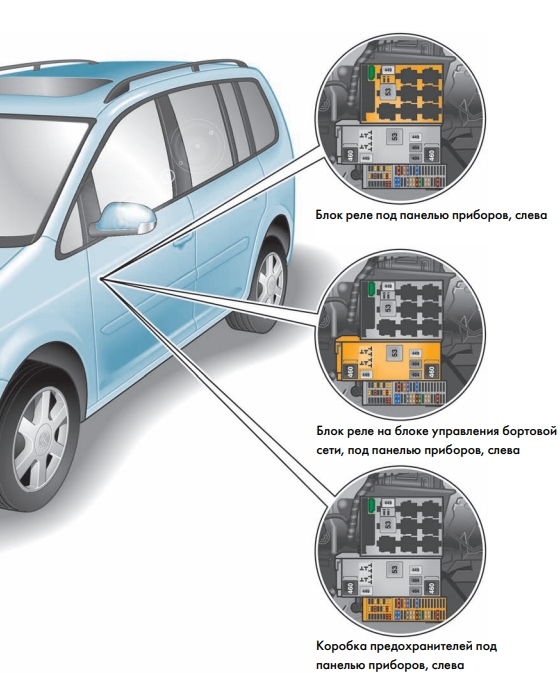

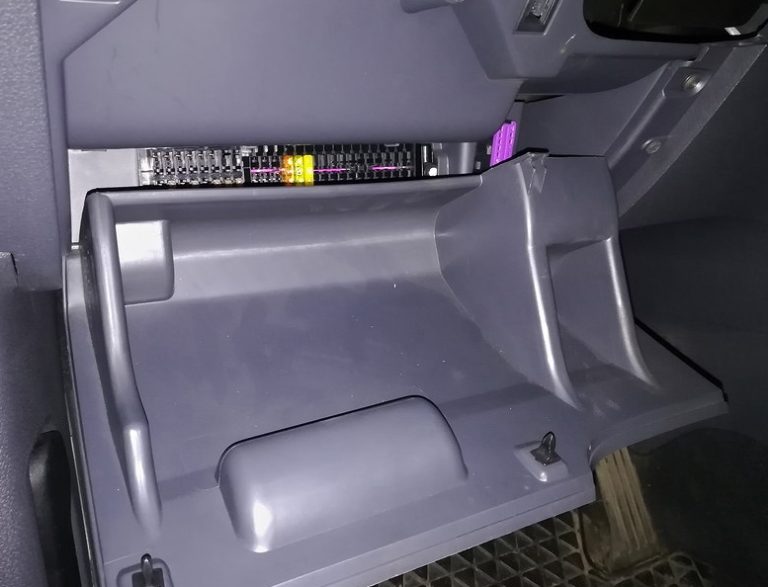

Основные блоки в салоне находятся за перчаточным ящиком в нижней части панели управления, со стороны водителя.

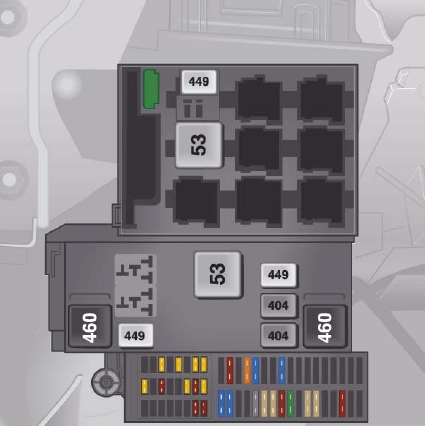

Блок состоит из трех частей

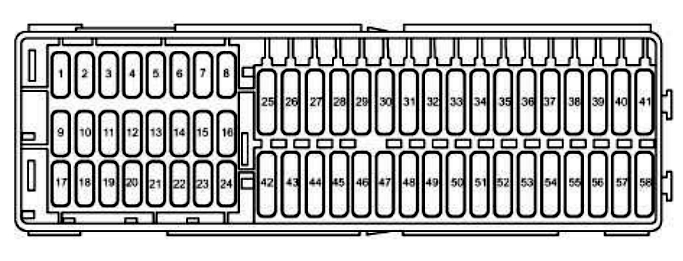

Схема нижнего блока предохранителей Фольксваген Туран

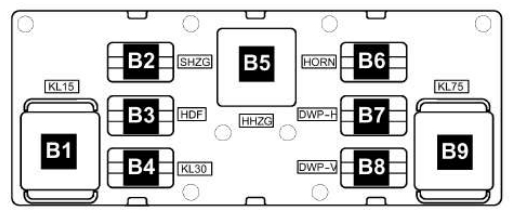

Схема блока с реле на бортовой сети

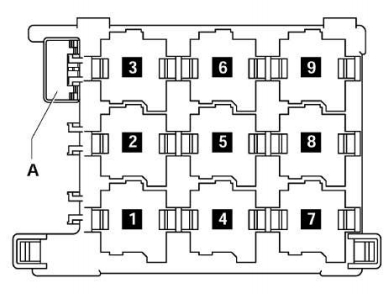

Схема блока реле дополнительного оборудования Фольксваген Туран
