Расположение реле и предохранителей на Volkswagen Tiguan 1 поколения, выпущенные в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 году.

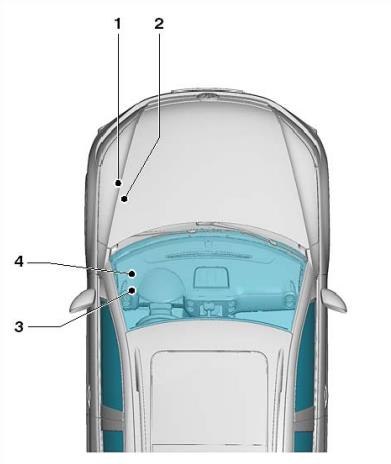

Расположение блоков предохранителей и реле Фольксваген Тигуан 1 поколения
1.Блок главных предохранителей в коммуникационном блоке
2.Коммутационный блок предохранителей.
3.Блок предохранителей в салоне.
4.Блок реле.
Предохранители в салоне Фольксваген Тигуан 1 поколения

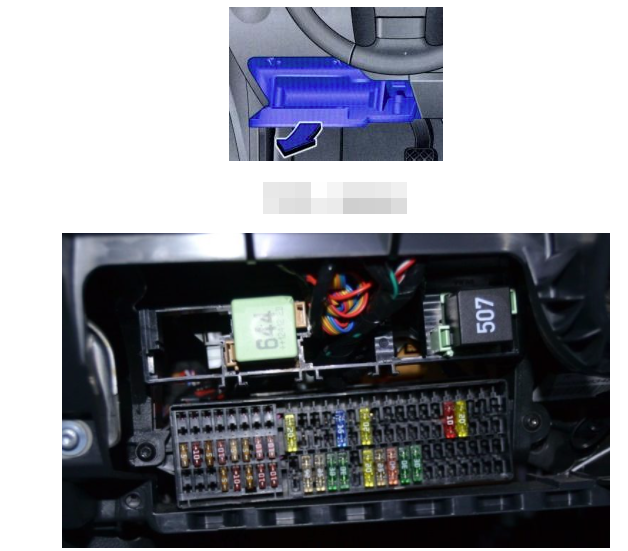

Монтажный блок расположен в нижней части панели управления со стороны водителя. Для доступа к блоку необходимо снять перчаточный ящик.

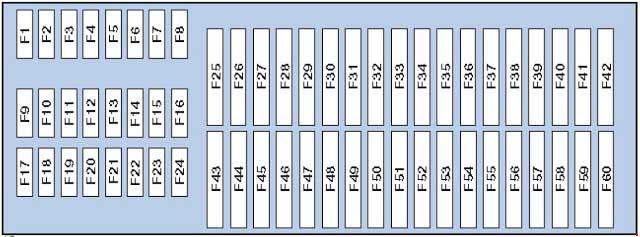

Схема блока предохранителей в салоне Volkswagen Tiguan
1 | Не используется |
2 | Не используется |
3 | Не используется |
4 | Не используется |
5 | Не используется |
6 | Не используется |
7 | Не используется |
8 | Не используется |
9 | 5А Блок управления подушек безопасности, Контрольная лампа откл. подушки безопасности переднего пассажира |
10 | 10А Блок управления системы полного привода |
11 | 5А Блок управления парковочного автопилота либо ассистента |
12 | 10А Блок управления газоразрядной лампы левой фары |
13 | 5А Датчик высокого давления, Электрохромное внутреннее зеркало заднего вида, Выключатель фонарей заднего хода, Нагревательный резистор жиклера омывателя, Кнопка AUTO HOLD, Контрольная лампа функции AUTO HOLD, Блок управления системы определения занятости сиденья, Передняя камера вспомогательных систем водителя, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша программы управления движением |
14 | 10А Блок управления усилителя рулевого управления, Блок управления системы отслеживания положения а/м, Реле стартера, Блок управления системы электронного регулирования демпфирования, Блок управления распознавания прицепа, Переключатель Tiptronic, Диагностический интерфейс шин данных, Блок управления комбинации приборов, Блок управления отопителя, Выключатель освещения, Блок управления двигателя, Блок управления ABS |
15 | 10А Реле для работы в режиме автономного отопителя, Преобразователь напряжения, Блок управления системы адаптивного освещения и корректора фар, Расходомер воздуха, Диагностический разъём, Блок управления электромеханического стояночного тормоза, Регулятор яркости подсветки выключателей и комбинации приборов, Нагревательный резистор системы вентиляции картера двигателя, Исполнительный электродвигатель корректора левой фары, Исполнительный электродвигатель корректора правой фары |
16 | 10А Блок управления газоразрядной лампы правой фары |
17 | 5А Блок управления комбинации приборо> |
18 | 5А Блок управления электроники управления мобильного телефона, Блок управления мультимедийной системы, Датчик магнитного поля для компаса |
19 | 7,5А Блок управления рулевой колонки |
20 | 5/7,5А Блок управления контроля давления в шинах, Устройство приема радиосигнала дополнительного жидкостного отопителя, Реле обогрева заднего стекла, Реле двухтонового звукового сигнала, Блок управления ABS, Переключатель Tiptronic, Блок управления автоматической коробки передач, Блок управления климатической установки, Блок управления Climatronic, Блок управления отопителя |
21 | 7,5/15А Блок управления бортовой сети, Блок управления двери переднего пассажира, Блок управления правой задней двери |
22 | 5А Блок управления бортовой сети, Сирена сигнализации, Датчик системы охраны салона |
23 | 10А Датчик дождя и освещённости, Выключатель освещения, Блок управления системы отслеживания положения а/м, Блок управления системы санкционирования доступа и пуска двигателя, Блок управления камеры заднего вида, Датчик магнитного поля для компаса, Клавиша электромеханического стояночного тормоза, Диагностический разъём |
24 | 10А Блок управления двери водителя, Блок управления левой задней двери |
25 | 5/20А Многофункциональный переключатель, Блок управления автоматической коробки передач, Блок Mechatronik КП DSG |
26 | Не используется |
27 | Не используется |
28 | 40А Реле для работы в режиме автономного отопителя, Блок управления отопителя, Блок управления климатической установки |
29 | 15А Электродвигатель очистителя заднего стекла |
30 | Не используется |
31 | 20А Предохранитель прикуривателя Фольксваген Тигуан и Розетка 12 В |
32 | Не используется |
33 | Не используется |
34 | Не используется |
35 | Не используется |
36 | Не используется |
37 | Не используется |
38 | 10А Блок управления электронной системы блокировки рулевой колонки |
39 | 20А Реле системы очистки фар |
39 | 15А Блок управления распознавания прицепа/ подготовка для установки ТСУ |
40 | 15А Блок управления распознавания прицепа |
41 | 15А Блок управления распознавания прицепа |
42 | 20А Блок управления распознавания прицепа |
43 | 25А Блок управления сдвижного люка |
44 | 25А Блок управления электромеханического стояночного тормоза |
45 | 25А Реле приточного вентилятора, Реле обогрева заднего стекла |
46 | 30А Блок управления двери водителя, Блок управления левой задней двери |
47 | 30А Блок управления двери переднего пассажира, Блок управления правой задней двери |
48 | 20А Реле топливного насоса |
49 | 20А Блок управления бортовой сети |
50 | 25А Блок управления электромеханического стояночного тормоза |
51 | 40А Блок управления приточного вентилятора |
52 | 20/30А Блок управления подогрева передних сидений |
53 | 20/30А Реле системы очистки фар |
54 | 30А Инвертор с розеткой, 12 В — 230 В |
55 | 15А Выключатель регулировки поясничного подпора сиденья водителя |
56 | 15А Блок управления системы электронного регулирования демпфирования |
57 | 25А Блок управления шторки люка |
58 | 1А Контрольная лампа тягово — сцепного устройства (заблокировано) |
59 | Блок управления с дисплеем радионавигационной системы |
60 | Не используется |

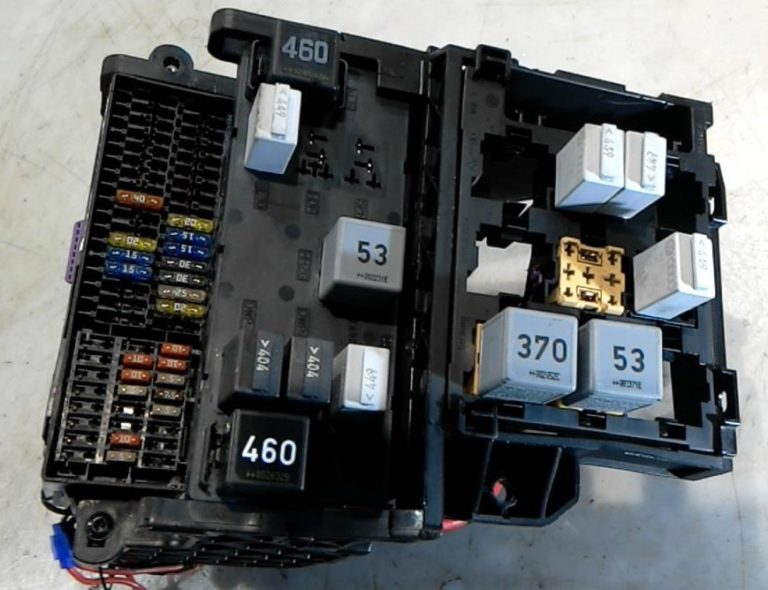

Блок реле в салоне Фольксваген Тигуан 1 поколения
Реле расположены на обратной стороне блока предохранителей.
