Расположение всех предохранителей и реле в Volkswagen Bora (Jetta 4) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 годов выпуска.
Предохранители и реле в салоне Фольксваген Джетта (Бора)

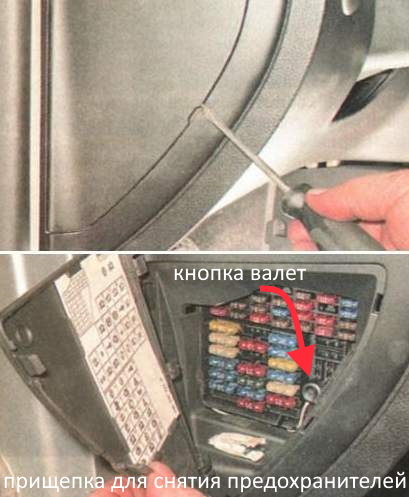

Блок предохранителей находится в торце панели приборов(торпедо), со стороны водителя. Для доступа необходимо снять крышку, на внутренней стороне которой есть схема предохранителей. Там же находится и прищепка для снятия предохранителей, также в блоке предохранителей обычно устанавливают кнопку валет сигнализации, на фото показана стрелкой
Чтобы открыть крышку воспользуйтесь плоской отвёрткой, или другим подходящим инструментом

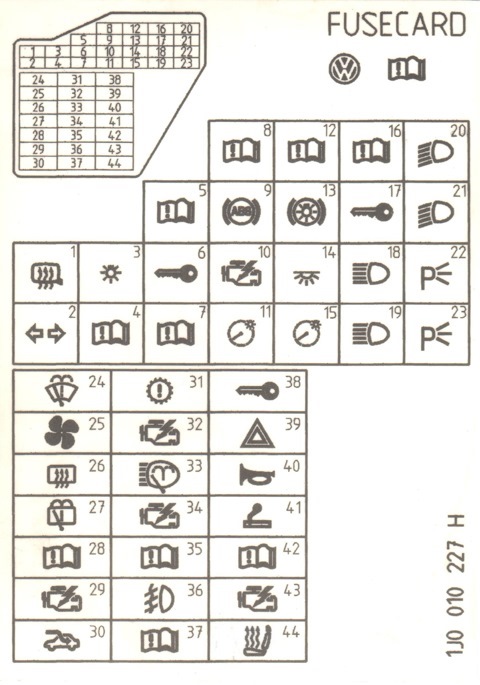

Схема блока предохранителей Фольксваген Джетта (Бора)
описание предохранителей
| F1 | 10А | Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10А | Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5А | Реле противотуманных фар, регулятор освещения |
| F4 | 5А | Лампы фонарей освещения номерного знака |
| f5 | 7,5А | Кондиционер, система управления двигам, электропривод зеркал, обогрев сидений |
| F6 | 5А | Центральная блокировка замков и электрические стеклоподъемники |
| f7 | 10А | Лампы света заднего хода |
| F9 | 5А | АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15А | Электронный блок управления (ЭБУ) |
| F11 | <5А | Щиток приборов |
| F12 | 7,5А | Питание диагностического прибора |
| F13 | 10А | Лампы сигналов торможения |
| F14 | 10А | Лампы освещения салона |
| F15 | 5А | Щиток приборов, система стабилизации движения |
| F18 | 10А | Правая фара (дальний свет) |
| F19 | 10А | Левая фара (дальний свет) |
| F20 | 15А | Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15А | Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5А | Лампа габаритною света (правая фара) |
| F23 | 5А | Лампа габаритного света (левая фара) |
| F24 | 20А | Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25А | Электровентилятор отопителя, кондиционер |
| F26 | 25А | Электрообогрев заднего стекла |
| F27 | 15А | Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15А | Топливный насос |
| F29 | 15А | Электронный блок управления, зажигание |
| F31 | 20А | Автоматическая коробка передач |
| f32 | 10А | Форсунки |
| f34 | 10А | Система управления двигателем |
| F35 | 30А | Гнездо 12 В |
| F36 | 15А | Противотуманные фары |
| F37 | 10А | Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15А | Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15А | Аварийная сигнализация |
| F40 | 20А | Звуковой сигнал |
| F41 | 15А | Предохранитель прикуривателя фольксваген бора |
| F42 | 15А | Автомагнитола |
| f43 | 10А | Система управления двигателем |
| F44 | 15А | Обогрев сидений |
Реле в салоне Фольксваген Бора (Джетта 4)

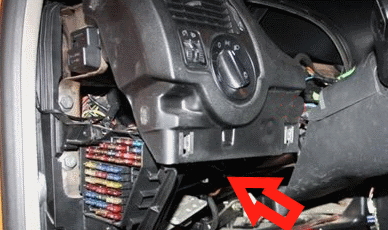

Монтажный блок с реле расположен в нижней части панели приборов со стороны водителя.

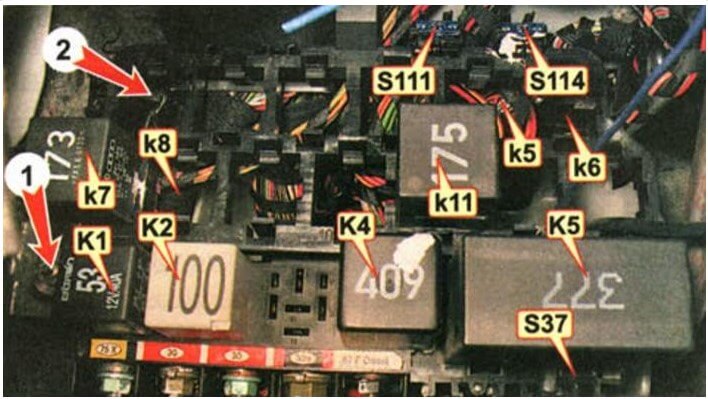

Схема реле в салоне Фольксваген Бора (Джетта 4)
- 1 — основная панель;
- 2 — дополнительная панель;
- К1 — реле звукового сигнала;
- К2 — коммутационное реле контакта «X»;
- K4 — реле топливного насоса;
- K5 — блок управления работой стеклоочистителя;
- K5 — блок управления обогревом сиденья переднего пассажира;
- K6 — блок управления обогревом сиденья водителя;
- K7 — размыкающее реле ламп сигнала торможения;
- K8 — реле прикуривателя;
- k11 — реле света заднего хода и блокировки стартера;
- S37 — дополнительный предохранитель электростеклоподъемников;
- S111 — дополнительный предохранитель противоугонной сигнализации;
- S114 — дополнительный предохранитель противоугонной сигнализации.
Блок предохранителей под капотом Фольксваген Бора (Джетта 4)

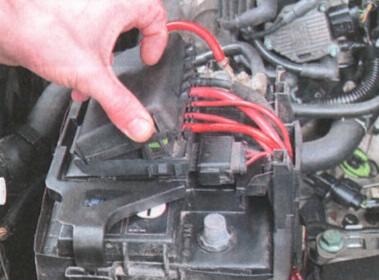

Монтажный блок в моторном отсеке расположен на крышке аккумуляторной баттареи.

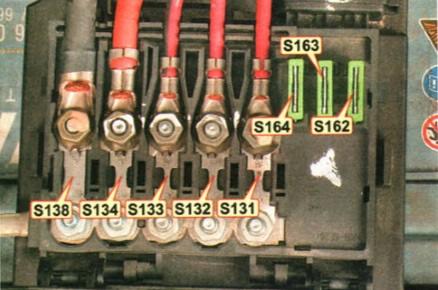

Схема блока предохранителей под капотом Фольксваген Бора (Джетта 4)
описание предохранителей под капотом
| S131 | 50А | Насос вторичного воздуха |
| S132 | 50А | Система управления двигателя |
| S133 | 40/50А | Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А | Электрооборудование |
| S138 | 110/150А | Вывод «В+» генератора |
| S162 | 30А | АБС |
| S163 | 30А | АБС |
| S164 | 30А | Электродвигатель вентилятора системы охлаждения двигателя |
