Блоки предохранителей и реле Toyota Prado 120
панель для быстрого выбора категории
прикуриватель и розетки
освещение
климат
подогреватели
управление двигателем + бензонасос
центральный замок
подушки безопасности
дворники
сигнал + штатная сигнализация
музыка
стекло
подъёмники
подъёмники
стартер + генератор
быстрый поиск - выберите одну, или несколько категорий и мы выделим всё что относится к этой системе в таблицах ниже

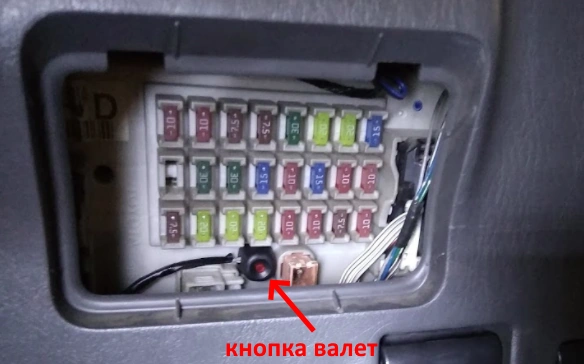

Основной блок предохранителей в салоне Тойота Прадо 120 расположен со стороны водителя (на правом руле также) в нижней части панели управления, под крышкой. На лицевой стороне находятся предохранители, на обратной стороне монтажного блока найдете реле. Как всегда цветом выделим предохранители замена которых требуется чаще всего, это предохранители прикуривателя, вентилятора печки, обогрева сидений, дворников и т.д. Также в таблице предохранителей есть ссылки на некоторые электросхемы, покажем расположение разъёма диагностики и наиболее вероятное расположение кнопки валет сигнализации. Запасные предохранители "SPARE" расположены в блоке под капотом.

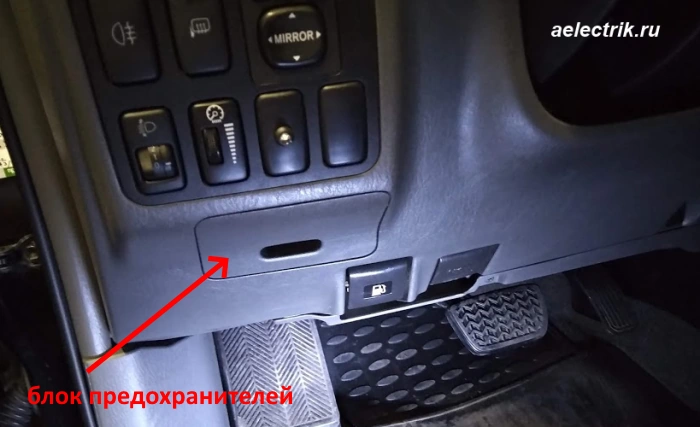

Расположение блоков предохранителей в салоне Toyota Prado 120

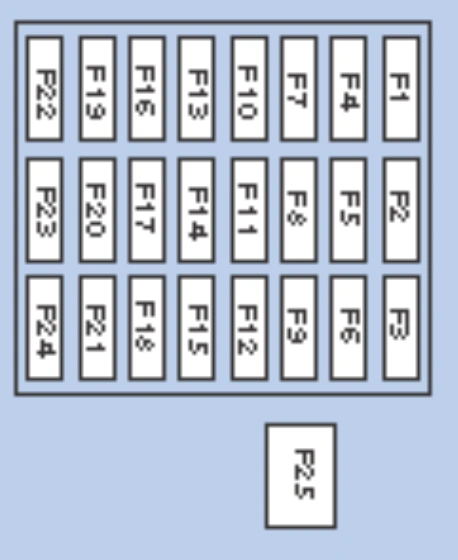

Схема предохранителей в салоне Прадо 120
Схема блока предохранителей в салоне
| № | Имя | А | Назначение |
| 1 | IGN | 10 | Блок управления топливным насосом, cистема многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, VSC, A-TRC |
| 2 | SRS | 10 | Система подушек безопасности SRS |
| 3 | GAUGE | 7.5 | Комбинация приборов |
| 4 | ST2 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 5 | FR WIP−WSH | 30 | Стеклоочиститель и омыватель |
| 6 | TEMS | 20 | Электронная регулируемая подвеска |
| 7 | DIFF | 20 | Блокировка заднего дифференциала, блокировка центрального дифференциала |
| 8 | RR WIP | 15 | Задний стеклоочиститель |
| 9 | — | — | — |
| 10 | D P/SEAT | 30 | LHD: Сиденье водителя с электроприводом |
| P P/SEAT | 30 | RHD: Сиденье пассажира с электроприводом | |
| 11 | P P/SEAT | 30 | LHD: Сиденье пассажира с электроприводом |
| D P/SEAT | 30 | RHD: Сиденье водителя с электроприводом | |
| 12 | PWR OUTLET | 15 | Розетка схема ➙ |
| 13 | IG1 NO.2 | 10 | Кондиционер, холодильник |
| 14 | RR WSH | 15 | Омыватель заднего стекла |
| 15 | ECU-IG | 10 | Блокировка селектора коробки передач, стеклоподъемники, ABS, VSC, A-TRC, кондиционер, люк, розетки |
| 16 | IG1 | 10 | ABS, VSC, A-TRC, кондиционер, система зарядки, обогрев заднего стекла, лампы заднего хода, указатели поворота, аварийная сигнализация |
| 17 | STA | 7.5 | Блок управления топливным насосом |
| 18 | P FR P/W | 20 | Стеклоподъемник переднего пассажира |
| 19 | P RR P/W | 20 | LHD: Задний правый стеклоподъемник |
| D RR P/W | 20 | RHD: Задний правый стеклоподъемник | |
| 20 | D RR P/W | 20 | LHD: Задний левый стеклоподъемник |
| P RR P/W | 20 | RHD: Задний левый стеклоподъемник | |
| 21 | PANEL | 10 | Подсветка панели приборов |
| 22 | TAIL | 10 | Габаритный свет, освещение номерного знака |
| 23 | ACC | 7.5 | Блок управления автоматической коробкой передач, розетки, зеркала с электроприводом, аудио система |
| 24 | CIG | 10 | Прикуриватель Тойота Прадо 120 схема ➙ |
| 25 | POWER | 30 | Стеклоподъемники, люк схема ➙ |

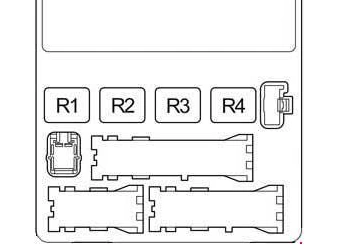

Схема реле в салонном блоке Прадо 120
| № | Реле |
| R1 | Звуковой сигнал |
| R2 | Габариты |
| R3 | Силовое реле (стеклоподъемники, люк) |
| R4 | Розетки (ACC SKT) |

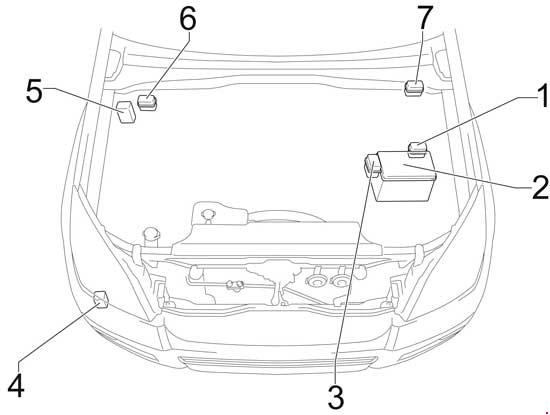

Реле и предохранители под капотом Тойота Прадо 120
- Блок реле №1
- Блок предохранителей
- Блок реле №2
- Реле очистителей фар
- Блок управления контролем устойчивости (без VSC)
- Блок реле №3 (LHD)
- Блок реле №3 (RHD)

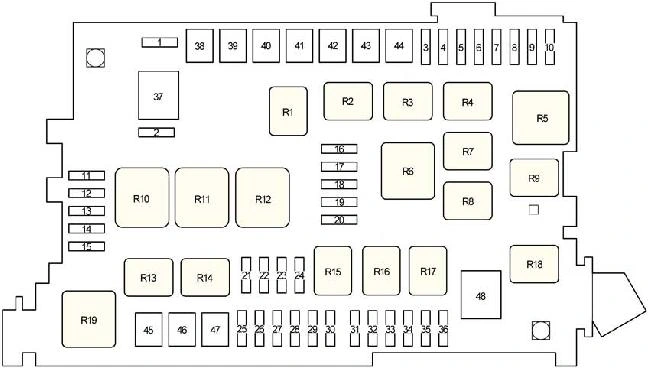

Предохранители под капотом Тойота Прадо 120
| № | Имя | А | Назначение |
| 1 | SPARE | 10 | Запасной предохранитель |
| 2 | SPARE | 15 | Запасной предохранитель |
| 3 | CDS FAN | 20 | Вентилятор системы охлаждения |
| 4 | RR A/C | 30 | Задний кондиционер |
| 5 | MIR HEATER | 10 | Обогрев зеркал |
| 6 | STOP | 10 | Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой |
| 7 | — | — | — |
| 8 | FR FOG | 15 | Передний противотуманный свет |
| 9 | VISCUS | 7.5 | Вязкостной подогреватель |
| 10 | OBD | 7.5 | Диагностический разъем |
| 11 | HEAD (LO RH) | 10 | Ближний правый свет |
| 12 | HEAD (LO LH) | 10 | Ближний левый свет |
| 13 | HEAD (HI RH) | 10 | Дальний правый свет |
| 14 | HEAD (HI LH) | 10 | Дальний левый свет |
| 15 | EFI NO.2 | 10 | Кислородный датчик, датчик массового расхода воздуха |
| 16 | HEATER NO.2 | 7.5 | Кондиционер |
| 17 | DEFOG | 30 | Обогрев заднего стекла |
| 18 | AIRSUS NO.2 | 10 | Задняя подвеска с регулируемой высотой |
| 19 | FUEL HEATER | 20 | Подогрев топлива |
| 20 | SEAT HEATER | 20 | Подогрев сидений |
| 21 | DOME | 10 | Освещение салона, персональное освещение, система беспроводного дистанционного усправления, подсветка замка зажигания, освещение в дверях |
| 22 | RADIO NO.1 | 20 | Аудио система |
| 23 | ECU−B | 10 | ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники |
| 24 | ECU−B NO.2 | 10 | Блок управления электрооборудованием кузова |
| 25 | — | — | Short pin |
| 26 | ALT−S | 7.5 | Система зарядки |
| 27 | — | — | — |
| 28 | HORN | 10 | Звуковой сигнал |
| 29 | A/F HEATER | 15 | Датчик соотношения воздух топливо |
| F/PMP | 15 | 1KD−FTV: Топливный насос | |
| 30 | TRN−HAZ | 15 | Указатели поворота, аварийная сигнализация |
| 31 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 32 | EFl | 20 | Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | 1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | ||
| 33 | D FR P/W | 20 | Стеклоподъемник водителя |
| 34 | DR/LCK | 25 | Центральный замок |
| 35 | — | — | — |
| 36 | RADIO NO.2 | 30 | Аудио система |
| 37 | ALT | 120 | без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «AIRSUS”, «RR A/C” и «STOP” |
| 140 | с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «PTC-1», «PTC-2», «PTC-3», «AIRSUS”, «RR A/C” и «STOP” | ||
| 38 | HEATER | 50 | Кондиционер |
| 39 | AIRSUS | 50 | Задняя подвеска с регулируемой высотой |
| 40 | AM1 | 50 | Предохранители: «ACC”, «CIG”, «IG1”, «IG1 NO.2”, «ECU−IG”, «FR WIP−WSH”, «RR WIP”, «RR WSH”, «DIFF”, «TEMS” и «STA” |
| 41 | PTC-1 | 40 | Вспомогательный отопитель (PTC) |
| 42 | J/B | 50 | Предохранители: «PWR OUTLET”, «P FR P/W”, «P RR P/W”, «D RR P/W”, «D P/SEAT”, «P P/SEAT”, «POWER”, «TAIL” и «PANEL” |
| 43 | PTC-2 | 40 | Вспомогательный отопитель (PTC) |
| 44 | PTC-3 | 40 | Вспомогательный отопитель (PTC) |
| 45 | ABS MTR | 40 | ABS, VSC, A-TRC |
| 46 | AM2 | 30 | Система запуска, предохранители: «IGN”, «GAUGE” и «SRS” |
| 47 | ABS SOL | 30 | без системы курсовой устойчивости: ABS |
| 50 | ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система) | ||
| 48 | GLOW | 80 | Свечи накала |
| Реле | |||
| R1 | Вентилятор системы охлаждения (CDS FAN) | ||
| R2 | Вспомогательное реле (ACC CUT) | ||
| R3 | Противотуманный свет | ||
| R4 | Стартер (STA) | ||
| R5 | Зажигание (IG) | ||
| R6 | Отопитель | ||
| R7 | Муфта компрессора кондиционера (MG CLT) | ||
| R8 | — | ||
| R9 | Обогрев заднего стекла (DEFOG) | ||
| R10 | Насос антиблокировочной системы тормозов (ABS MTR) | ||
| R11 | Активная антипробуксовочная система (TRC MTR) | ||
| R12 | Антиблокировочная система тормозов (ABS SOL) | ||
| R13 | Система помощи при спуске по склону (DAC) | ||
| R14 | Топливный насос (C/OPN) или EDU | ||
| R15 | — | ||
| R16 | Блок управления двигателем (EFI) | ||
| R17 | Датчик соотношения воздух топливо (A/F HEATER) | ||
| R18 | Топливный насос | ||
| R19 | Фары (HEAD) | ||
Блок реле №1 Toyota Prado 120
| № | Реле |
| R1 | Стартер (STA) |
| R2 | Свечи накала (GLOW) |
Блок реле №2 Тойота Прадо 120
| № | Реле |
| R1 | Пневматическая подвеска (AIR SUS) |
| R2 | Диммер (при наличии дневных ходовых огней) |

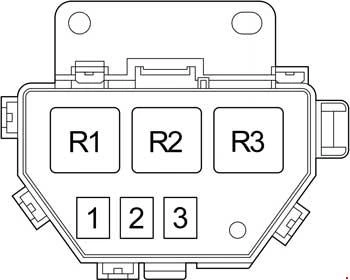

Блок реле №3 Тойота Прадо 120
| № | Реле |
| R1 | Вспомогательный отопитель (PTC №1) |
| R2 | Вспомогательный отопитель (PTC №2) |
| R3 | Вспомогательный отопитель (PTC №3) |

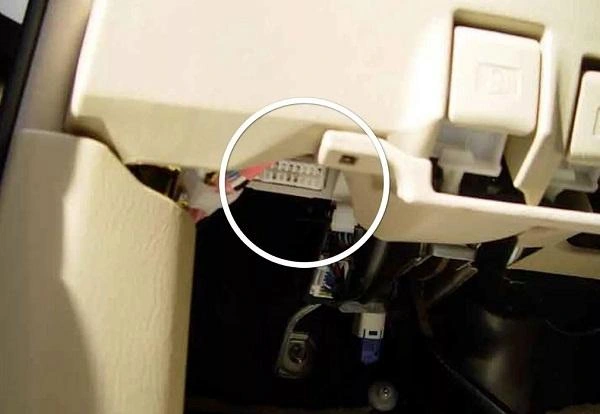

Разъём диагностики Прадо 120
Разъём диагностики в Прадо 120 расположен под панелью. Не очень удобно подключать сканер.
