Все предохранители и реле в Королле 120, Алексе, Рунксе расположены в пяти блоках, два в салоне и три под капотом. Отдельно выделим предохранители которые ищут чаще всего, такие как предохранитель прикуривателя, подогрева сидений и другие, также покажем где находится прищепка-съёмник предохранителей и разъём диагностики.
тип всех ламп в Toyota Corolla 120

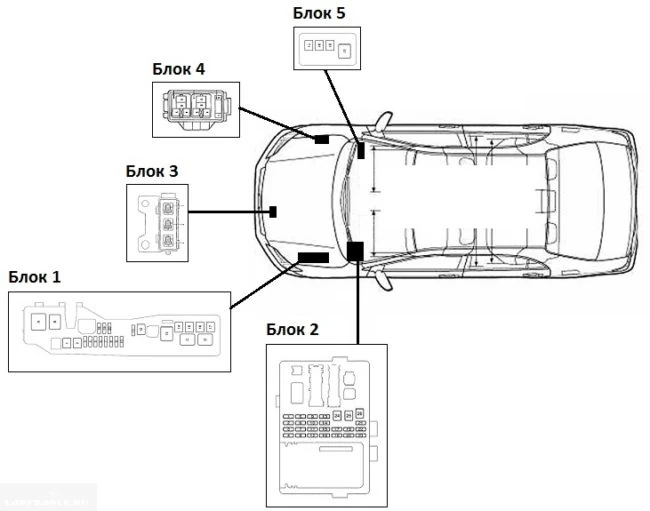

Расположение блоков предохранителей в Тойота Королла 120
Предохранители и реле под капотом Тойота Королла Е120, Е130

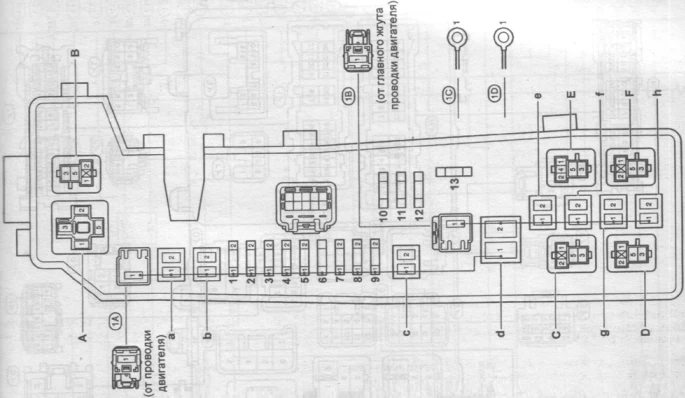

Блок №1 предохранителей и реле в моторном отсеке
Предохр. | Клемма | Сила тока | Назначение |
| а | EMPS | 50A | электроусилитель рулевого управления |
| b | HEAD MAIN | 40A | фары |
| с | A/PUMP | 50A | управление двигателем (2ZZ-GE) |
| d | ALT | 100А | система зарядки, обогреватель заднего стекла |
| е | H-LP CLN | 30A | омыватель фар |
| f | RDI FAN | 30A | вентиляторы радиатора и конденсатора |
| g | ABS №1 | 30A | или VSC №1 (40А) ABS |
| h | ABS №2 | 40A | или VSC №2 (40A) ABS |
| 1 | HEAD RH | 15A | правая фара + тип ламп фар |
| 2 | HEAD LH | 15A | левая фара + тип ламп фар |
| 3 | HORN | 10A | звуковой сигнал |
| 4 | HAZARD | 10A | указатели поворота и аварийная сигнализация + тип ламп поворотов |
| 5 | ALT-S | 5A | система зарядки |
| 6 | — | — | запасной |
| 7 | EFI | 15A | управление двигателем, индикаторы режима работы АКПП |
| 8 | DOME | 15A | часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, невыключенном освещении, дистанционное управление, центральным замком, ABS (VSC) |
| 9 | АМ2 | 30А | цепь АМ2 замка зажигания |
| 10 | — | — | резервная цепь |
| 11 | — | — | резервная цепь |
| 12 | — | — | резервная цепь |
| 13 | — | — | резервная цепь |

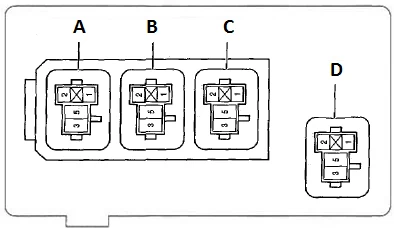

Реле | |
Расположение | Назначение |
А | Реле электроусилителя рулевого управления |
В | Реле э/м муфты компрессора кондиционера |
С | Реле звукового сигнала |
D | Реле системы впрыска |
Е | Реле №2 вентилятора радиатора |
F | Реле №1 вентилятора радиатора |

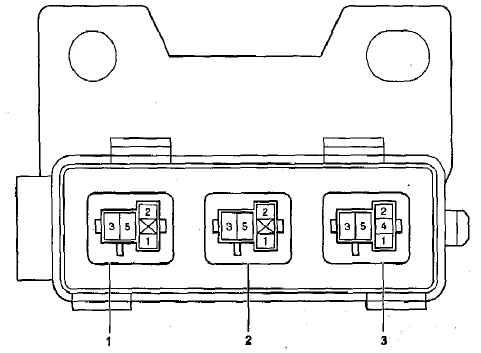

Блок № 3 реле под капотом Тойота Королла Е120, Е130
*этот блок есть не на всех машинах
Реле | |
Расположение | Назначение |
1 | Реле №1 вентилятора радиатора |
2 | Реле №3 вентилятора радиатора |
3 | Реле №2 вентилятора радиатора радиатора |

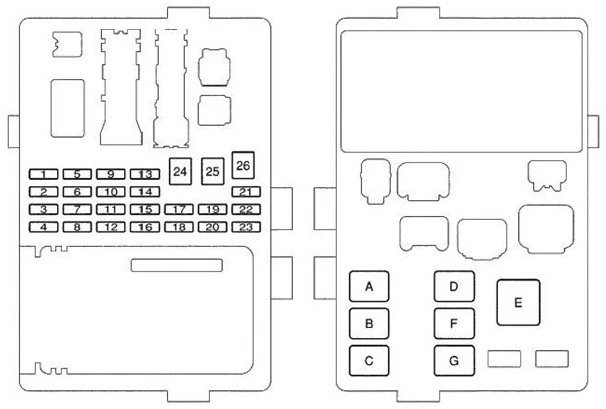

Блок предохранителей и реле в салоне Тойота Королла Е120, Е130
Предохр. | Клемма | Сила тока | Назначение |
| 1 | — | — | не используется |
| 2 | — | — | не используется |
| 3 | — | — | не используется |
| 4 | FUEL HTR | 25А | Топливный обогреватель (дизель) |
| 5 | CIG | 15А | Предохранитель прикуривателя Тойота Королла Е120 Е130, аудиосистема, часы, органы управления электроприводными зеркалами заднего вида |
| 6 | IG2 | 15А | Датчики и счетчики, система пневмоподушек SRS, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система стартера, система зарядки |
| 7 | М-НТR/DEF I-UP | 10А | обогрев зеркал заднего вида, система многоканального впрыскивания топлива |
| 8 | ST | 7.5А | Система многоканального впрыскивания топлива/система последовательного многоканального впрыскивания топлива, датчики и счетчики |
| 9 | ECU-B | 10А | Система кондиционирования воздуха, система антиблокировки тормозов, система контроля стабильности автомобиля, задняя противотуманная фара |
| 10 | АМ1 | 25А | цепь AM1 замка зажигания |
| 11 | ТАIL | 15А | габариты, освещение номерного знака, стояночные световые сигналы, система контроля уровня луча света передних фар, подсветка приборной панели, часы, очиститель передних фар, передние противотуманные фары, обогреватели сидений, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива |
| 12 | P/V | 20А | Электроприводное окно |
| 13 | SТОР | 15А | Стоп-сигналы, высоко установленный стоп-сигнал, система контроля блокирования передач,система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система антиблокировки тормозов, система контроля стабильности автомобиля |
| 14 | FOG | 15А | Передние противотуманные фары |
| 15 | DOOR | 25А | Система запирания электроприводных дверей |
| 16 | — | — | не используется |
| 17 | А/С | 10А | Система кондиционирования воздуха |
| 18 | ОВD | 7.5А | Бортовая система диагностики |
| 19 | GAUGE | 10А | Датчики и счетчики, система кондиционирования воздуха, электроприводные окна, сигналы заднего хода, система дневного освещения, антизапотеватель заднего окна, система повышения передачи автоматической коробки передач, система запирания электроприводных дверей, система зарядки, аварийная сигнализация, автоматическое противобликовое внутреннее зеркало заднего вида, система SRS Airbag, индикатор ремня безопасности переднего пассажира |
| 20 | S-НТR | 15А | Обогреватели сидений |
| 21 | WASH | 15А | Стеклоочистители и стеклоомыватель ветрового стекла |
| 22 | ЕСU-IG | 10А | Система SRS Airbag, электрический охлаждающий вентилятор, система ABS, система контроля блокирования передач, система рулевого управления с электроприводом, очиститель передних фар |
| 23 | WIPER | 25А | Стеклоочистители и стеклоомыватель ветрового стекла, стеклоочистители и стеклоомыватель заднего окна |
| 24 | DEFOG | 40А | Обогрев заднего стекла, предохранитель «М-HTR/DEF I-UP» |
| 25 | РОWER | 30А | Электропривод стеклоподъёмников, электролюк |
| 26 | НЕАТЕR | 40А | Система кондиционирования воздуха, предохранитель «А/С» |
Реле | |
Расположение | Назначение |
A | Реле зажигания |
B | Реле обогревателя заднего стекла |
C | Реле топливного насоса |
D | Реле электропривода стеклоподъемников |
E | Реле стартера |
F | Электропривод стеклоподъемников, электропривод люка |
G | Обогреватель заднего стекла, кондиционер, отопитель |
Блок №5, в приборной панели
| Реле | |
Расположение | Назначение |
A | Реле системы управления |
B | Реле противотуманных фар |
C | Реле для дополнительного оборудования |
D | Реле отопителя |

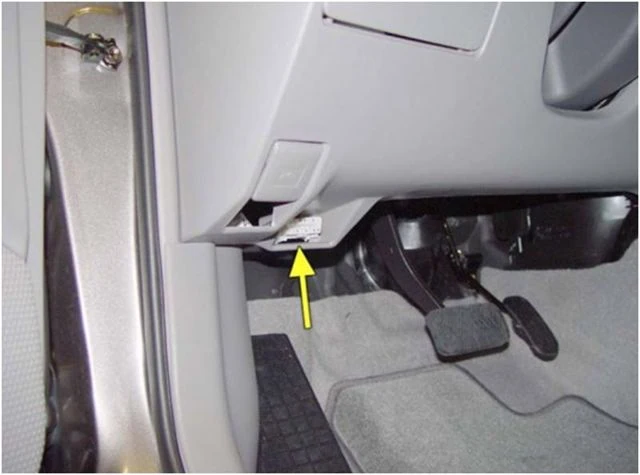

расположение разъёма диагностики в королле 120

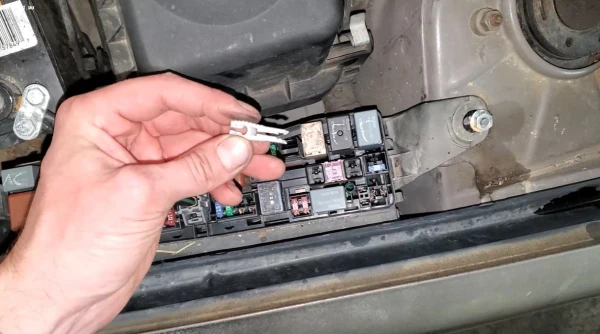

Съёмник предохранителей
Съёмник предохранителей расположен в блоке предохранителей под капотом.
