Блоки предохранителей и реле Toyota Corolla E100
панель для быстрого выбора категории
прикуриватель и розетки
освещение
климат
подогреватели
управление двигателем + бензонасос
центральный замок
подушки безопасности
дворники
сигнал + штатная сигнализация
музыка
стекло
подъёмники
подъёмники
стартер + генератор
быстрый поиск - выберите одну, или несколько категорий и мы выделим всё что относится к этой системе в таблицах ниже
Схемы и описания предохранителей в Toyota Corolla 100, Toyota Corolla Levin, Toyota Sprinter Trueno, Toyota Corolla Ceres, Toyota Sprinter Marino в кузовах седан, хэтчбек, универсал 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

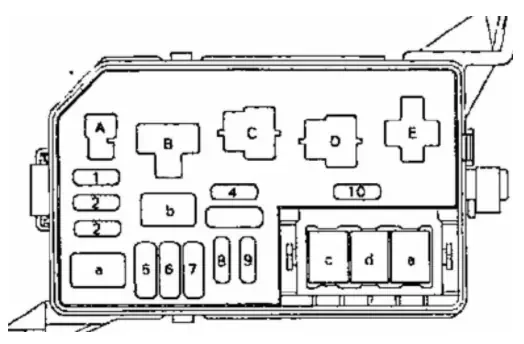

Блоки предохранителей и реле под капотом

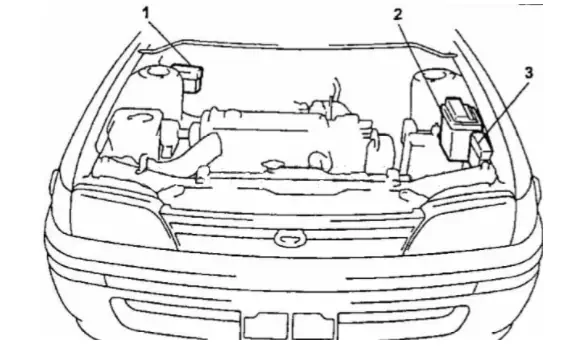

Под капотом может быть от одного до трёх блоков предохранителей в зависимости от комплектации
Предохранители | ||
| а | АМ2 (цепь АМ2 замка зажигания (выводы IG2, ST2) | 30А |
| b | FAN (вентилятор радиатора) | 30А |
| с | АМ1 (цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1) GLOW (дизельные) | 40А 80А |
| d | ALT (бензин) (зарядка) АМ1 (дизельные) АМ1 (2Е) | 100А 80А 60А |
| е | ABS (АБС) | 50А |
| 1 | DOME (электропривод и освещение в салоне) | 20А |
| 2 | HA7-HORN (аварийная сигнализация, звуковой сигнал) | 20А |
| 3 | FAN-I/UP (повышение холостого хода) | 7,5А |
| 4 | ALT-S (зарядка) | 7,5А |
| 5 | запасной | 7,5А |
| 6 | запасной | 15А |
| 7 | запасной | 20А |
| 8 | HEAD (RH) (правые фары) | 15А |
| 9 | HEAD (LH) (левые фары) | 15А |
| 10 | EFI F-HTR | 15А |
Реле | ||
| А | HORN (звуковой сигнал) | |
| В | FAN (вентилятор радиатора) | |
| С | E/G-MAIN (главное реле) | |
| D | HEAD (фары) | |
| Е | EFI (система впрыска топлива) | |

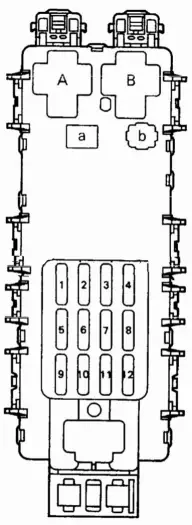

Блок предохранителей в салоне
Предохранители | ||
| а | POWER (стеклоподъемники, люк и центральный замок) | 30А |
| b | — | |
| 1 | FOG (противотуманные фары) | 15А |
| 2 | IGN (зажигание) | 10А |
| 3 | STOP (стоп-сигналы) | 15А |
| 4 | DEFOG (обогреватель стекла) | 30А |
| 5 | CIG & RADIO (прикуриватель и магнитола) | 20А |
| 6 | ECU-В (АБС, электропитание центрального замка) | 10А |
| 7 | TURN (указатели поворота) | 10А |
| 8 | GAUGE (приборы) | 10А |
| 9 | TAIL (габариты) | 15А |
| 10 | DEF-I/UP (повышение частоты вращения холостого хода при включении обогревателя стекла) | 7,5А |
| 11 | ECU-IG (электроника трансмиссии, АБС, замок системы управления (АКПП) | 15А |
| 12 | WIPER (стеклоочистители) | 20А |
Реле | ||
| А | — | |
| В | TAIL (габариты) | |
