Блоки предохранителей и реле Toyota Camry XV70

toyota camry 70 red

Все предохранители и реле в Камри 70 расположены в трёх блоках, один в салоне и два под капотом. Отдельно выделим предохранители которые ищут чаще всего, такие как предохранитель прикуривателя, подогрева сидений и другие

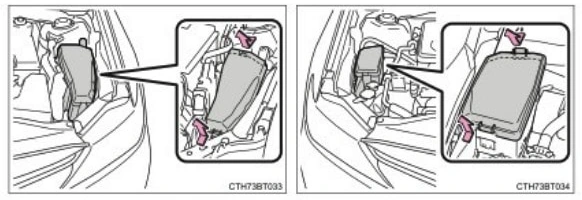

Расположение блоков предохранителей в Тойота Камри 2017 - 2021 под капотом



toyota camry 70 fuse block hood location, Расположение блоков под капотом

Схема первого блока предохранителей



7,5А EFI NO.2Охлаждающий вентилятор
7,5А P/OUTLET NO.2доп розетка прикуривателя
10А A/C COMPАвтоматический кондиционер
10А DRLПередняя фара
10А ECU-IG2 NO.1Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
10А ECU-IG2 NO.2Система иммобилайзера (с системой смарт-ключей)
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Беспроводное управление дверным замком (с системой смарт-ключей)
10А EFI NO.1Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
10А EFI2 NO.2Охлаждающий вентилятор
Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (A25A FKS)
10А EFI-MAIN NO.4Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (A25A FKS)
10А ETCSКруиз-контроль (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Управление двигателем (2GR FKS)
10А FUEL OPNЗащёлка крышки топливного бака
10А HORNЗвуковой сигнал
Система иммобилайзера (с системой смарт-ключей)
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Защита от кражи
Беспроводное управление дверным замком (с системой смарт-ключей)
Беспроводное управление дверным замком (без системы смарт-ключей)
10А INJКруиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
Зажигание
10А MIR HTRОбогреватель зеркал
Обогрев заднего стекла
15А H-LP LHАвтоматический контроль света
Передняя фара
Система иммобилайзера (с системой смарт-ключей)
Система автоматического выключения света
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Беспроводное управление дверным замком (с системой смарт-ключей)
15А H-LP RHАвтоматический контроль света
Передняя правая фара
Система автоматического выключения света
15А TVАудиосистема (встроенный усилитель)
Аудиосистема (усилитель отдельного типа)
Система заднего направляющего монитора (встроенный усилитель)
Система заднего направляющего монитора (усилитель раздельного типа)
Система навигации (усилитель отдельного типа)
Система монитора заднего вида (встроенный усилитель)
Система монитора заднего вида (усилитель отдельного типа)
20А A/F HTRКруиз-контроль (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Управление двигателем (2GR FKS)
20А D INJКруиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
20А EFI-MAIN NO.1Охлаждающий вентилятор
Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
20А EFI-MAIN NO.2Охлаждающий вентилятор
Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
20А IG2-MAINИсточник питания (второе зажигание)
20А S/HTR MAINПодогрев сиденья
20А VVTКруиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (A25A FKS)
25А D/C CUTИсточник питания
25А S/HTR MAINПодогрев сиденья
30А ABS NO.2АБС
Тормозной ассистент
EBD
Электрический стояночный тормоз
Система помощи при трогании с подъема
VSC
30А EFI-MAIN NO.3Круиз-контроль (A25A FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (A25A FKS)
30А ST NO.1Система иммобилайзера (с системой смарт-ключей)
Система смарт-ключей
Запуск (с системой смарт-ключей)
Запуск (без системы смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Беспроводное управление дверным замком (с системой смарт-ключей)
30А WIPERПередний дворник и омыватель
50А ABS NO.1АБС
Тормозной ассистент
EBD
Электрический стояночный тормоз
Система помощи при трогании с подъема
VSC
50А DEFОбогреватель зеркал
Обогрев заднего стекла
50А FAN NO.2Вентилятор радиатора
50А HTRАвтоматический кондиционер
Кондиционер с ручным управлением
50А J/B-BИсточник питания
60А FAN NO.1Охлаждающий вентилятор
60А R/B NO.1Источник питания
80А EPSАБС
Тормозной ассистент
EBD
Электрический стояночный тормоз
EPS
Система помощи при трогании с подъема
VSC
120А ALTАвтоматический контроль света
Зарядка
Освещение
Система иммобилайзера (с системой смарт-ключей)
Система автоматического выключения света
Легкое напоминание
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Задний свет
Система беспроводной зарядки
Беспроводное управление дверным замком (с системой смарт-ключей)
Беспроводное управление дверным замком (без системы смарт-ключей)

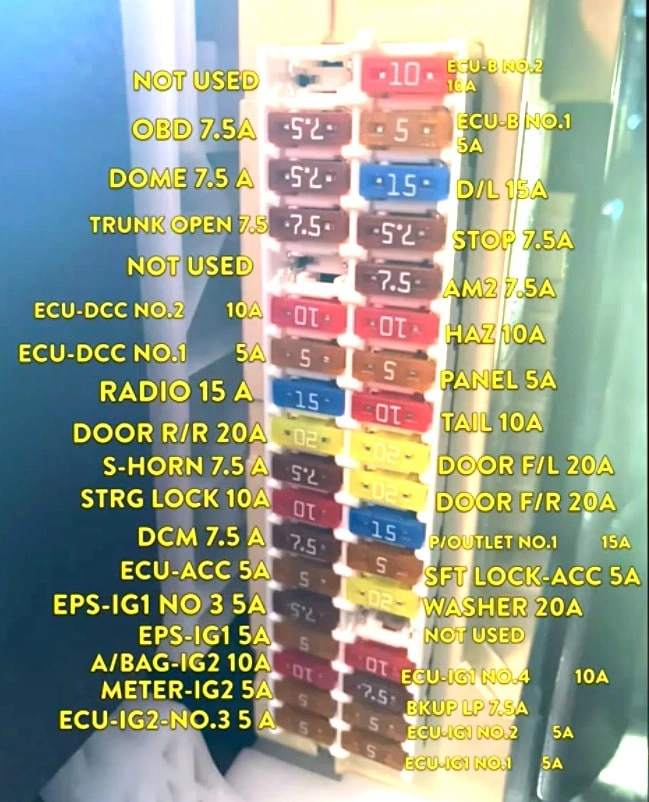

Предохранители и реле в салоне Тойота Камри 70



toyota camry 70 fuse block room location, Расположение блоков предохранителей в салоне камри 70

toyota camry 70 fuse block room circuit, схема предохранителей в салоне камри 70

5А ECU-ACCАБС
Аудиосистема (встроенный усилитель)
магнитола
Автоматический кондиционер
Автоматический контроль света
Система заднего направляющего монитора (встроенный усилитель)
Система заднего направляющего монитора (усилитель раздельного типа)
Резервный свет
Система контроля слепых зон
Тормозной ассистент
Комбинированный измеритель
Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Управление дверным замком
EBD
Электрический стояночный тормоз
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
Открывалка крышки топливного бака
Передняя фара
Система помощи при трогании с подъема
Освещение
Система иммобилайзера (с системой смарт-ключей)
Внутренний свет
Интуитивно понятная система помощи при парковке
Напоминание о ключе (без системы смарт-ключей)
Система автоматического выключения света
Легкое напоминание
Устройство открывания двери багажного отделения
Система мультиплексной связи (CAN)
Система навигации (усилитель отдельного типа)
Система наблюдения за панорамным обзором
Розетка
Стеклоподъемник
Система монитора заднего вида (встроенный усилитель)
Система монитора заднего вида (усилитель отдельного типа)
Зеркало с дистанционным управлением
Система солнцезащитных козырьков на крыше
Безопасность Connect
Предупреждение о ремне безопасности
Сдвижная крыша
Система смарт-ключей
SRS
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Задний свет
Защита от кражи
Система предупреждения о давлении в шинах
ПРОФ
VSC
Система беспроводной зарядки
Беспроводное управление дверным замком (с системой смарт-ключей)
Беспроводное управление дверным замком (без системы смарт-ключей)
5А ECU-B NO.1Система иммобилайзера (без системы смарт-ключей)
5А ECU-DCC NO.1АБС
Тормозной ассистент
EBD
Электрический стояночный тормоз
Система помощи при трогании с подъема
ПРОФ
VSC
5А ECU-IG1 NO.1Shift Lock
5А ECU-IG1 NO.2АБС
Тормозной ассистент
EBD
Электрический стояночный тормоз
Система помощи при трогании с подъема
ПРОФ
VSC
5А ECU-IG2 NO.3АБС
Тормозной ассистент
Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Круиз-контроль с динамическим радаром
EBD
Электрический стояночный тормоз
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
Система помощи при трогании с подъема
Система иммобилайзера (без системы смарт-ключей)
Система мультиплексной связи (CAN)
Система предупреждения столкновений
Безопасность Connect
VSC
5А EPS-IG1АБС
Тормозной ассистент
EBD
Электрический стояночный тормоз
EPS
Система помощи при трогании с подъема
ПРОФ
VSC
5А METER-IG2АБС
Аудиосистема (встроенный усилитель)
Аудиосистема (усилитель отдельного типа)
Автоматический кондиционер
Система заднего направляющего монитора (встроенный усилитель)
Система заднего направляющего монитора (усилитель раздельного типа)
Система контроля слепых зон
Тормозной ассистент
Зарядка
Комбинированный измеритель
Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Круиз-контроль с динамическим радаром
EBD
Электрический стояночный тормоз
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
EPS
Передняя фара
Система помощи при трогании с подъема
Освещение
Система иммобилайзера (с системой смарт-ключей)
Система иммобилайзера (без системы смарт-ключей)
Интуитивно понятная система помощи при парковке
Напоминание о ключе (без системы смарт-ключей)
Предупреждение о выезде с полосы движения
Легкое напоминание
Кондиционер с ручным управлением
Система навигации (усилитель отдельного типа)
Система предупреждения столкновений
Система монитора заднего вида (встроенный усилитель)
Система монитора заднего вида (усилитель отдельного типа)
Система солнцезащитных козырьков на крыше
Безопасность Connect
Предупреждение о ремне безопасности
Сдвижная крыша
Система смарт-ключей
SRS
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Задний свет
Система предупреждения о давлении в шинах
ПРОФ
Сигнал поворота и сигнальная лампа аварийной сигнализации
VSC
Беспроводное управление дверным замком (с системой смарт-ключей)
Беспроводное управление дверным замком (без системы смарт-ключей)
5А PANELОсвещение
Задний свет
Система беспроводной зарядки
5А SFT LOCK — ACCShift Lock
7,5А AM2Система иммобилайзера (с системой смарт-ключей)
Система смарт-ключей
Запуск (с системой смарт-ключей)
Запуск (без системы смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Беспроводное управление дверным замком (с системой смарт-ключей)
7,5А BKUP LPАБС
Аудиосистема (встроенный усилитель)
Аудиосистема (усилитель отдельного типа)
Система заднего направляющего монитора (встроенный усилитель)
Система заднего направляющего монитора (усилитель раздельного типа)
Резервный свет
Система контроля слепых зон
Тормозной ассистент
Комбинированный измеритель
Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Управление дверным замком
EBD
Электрический стояночный тормоз
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
Система помощи при трогании с подъема
Интуитивно понятная система помощи при парковке
Система навигации (усилитель отдельного типа)
Система наблюдения за панорамным обзором
Система монитора заднего вида (встроенный усилитель)
Система монитора заднего вида (усилитель отдельного типа)
VSC
7,5А DCMБезопасность Connect
7,5А DOMEИсточник питания
7,5А ECU-IG1 NO.3Автоматический кондиционер
Автоматическое антибликовое зеркало EC
Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Круиз-контроль с динамическим радаром
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
Открывалка для гаражных ворот
Передняя фара
Предупреждение о выезде с полосы движения
Обогреватель зеркал
Система наблюдения за панорамным обзором
Система предупреждения столкновений
Обогрев заднего стекла
Система солнцезащитных козырьков на крыше
Сдвижная крыша
7,5А OBDРазъем канала передачи данных 3
7,5А S-HORNСистема иммобилайзера (с системой смарт-ключей)
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Защита от кражи, Сигнал
Беспроводное управление дверным замком (с системой смарт-ключей)
Беспроводное управление дверным замком (без системы смарт-ключей)
7,5А STOPАБС
Тормозной ассистент
Круиз-контроль (2GR FKS)
Круиз-контроль (A25A FKS)
Круиз-контроль с динамическим радаром
EBD
Электрический стояночный тормоз
Коробка передач с электронным управлением и индикатор АКП (2GR FKS)
Коробка передач с электронным управлением и индикатор АКП (A25A FKS)
Управление двигателем (2GR FKS)
Управление двигателем (A25A FKS)
Система помощи при трогании с подъема
Система иммобилайзера (с системой смарт-ключей)
Система предупреждения столкновений
блокировка рычага АКПП в парковке
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Стоп-сигнал
VSC
Беспроводное управление дверным замком (с системой смарт-ключей)
7,5А TRUNK OPNСистема иммобилайзера (с системой смарт-ключей)
открывание багажника
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Беспроводное управление дверным замком (с системой смарт-ключей)
Беспроводное управление дверным замком (без системы смарт-ключей)
10А A/BAG-IG2Предупреждение о непристёгнутом ремне безопасности
SRS
10А DOMEСистема иммобилайзера (с системой смарт-ключей)
Свет в салоне
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Беспроводное управление дверным замком (с системой смарт-ключей)
Беспроводное управление дверным замком (без системы смарт-ключей)
10А ECU-B NO.2АБС
Аудиосистема (усилитель отдельного типа)
Автоматический кондиционер
Система заднего направляющего монитора (усилитель раздельного типа)
Тормозной ассистент
Управление дверным замком
EBD
Электрический стояночный тормоз
Передняя фара
Система помощи при трогании с подъема
Система иммобилайзера (с системой смарт-ключей)
Кондиционер с ручным управлением
Система мультиплексной связи (CAN)
Система навигации (усилитель отдельного типа)
Система наблюдения за панорамным обзором
Стеклоподъемник
Система монитора заднего вида (усилитель отдельного типа)
Система смарт-ключей
Запуск (с системой смарт-ключей)
Замок рулевого управления (с системой смарт-ключей)
Система предупреждения о давлении в шинах
ПРОФ
VSC
Беспроводное управление дверным замком (с системой смарт-ключей)
10А ECU-DCC NO.2АБС
Аудиосистема (встроенный усилитель)
Аудиосистема (усилитель отдельного типа)
Автоматический кондиционер
Автоматическое анти бликовое зеркало EC
10A S/HTRПодогрев сидений
15A P/OUTLET NO.1Предохранитель прикуривателя Тойота Камри 70, розетка + ФОТООТЧЁТ ПО ЗАМЕНЕ
