Блоки предохранителей и реле Toyota Camry ACV40

панель для быстрого выбора категории

прикуриватель и розетки
освещение
климат
подогреватели
управление двигателем + бензонасос
центральный замок
подушки безопасности
дворники
сигнал + штатная сигнализация
музыка
стекло
подъёмники
стартер + генератор
быстрый поиск - выберите одну, или несколько категорий и мы выделим всё что относится к этой системе в таблицах ниже
toyota camry acv40 фото

Блоки предохранителейи реле в Камри 2006 - 2011 годов выпуска. Как всегда цветом выделим предохранители замена которых требуется чаще всего, это предохранители прикуривателя, вентилятора печки, обогрева сидений, дворников и т.д. Также в таблице предохранителей есть ссылки на некоторые электросхемы, покажем расположение разъёма диагностики и наиболее вероятное расположение кнопки валет сигнализации. Запасные предохранители - "SPARE".

* также мы знаем где находится блок управления двигателем и АКПП на 2,4 и 3,5 литровых моделях

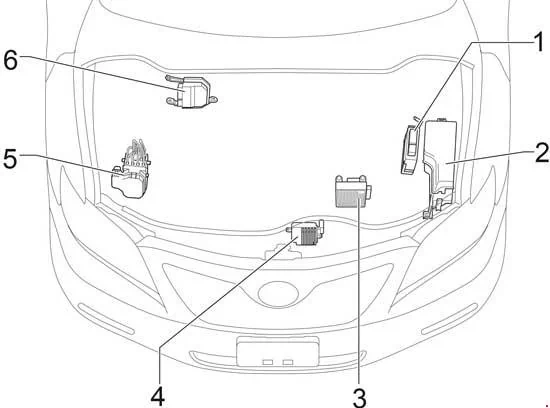

Расположение предохранителей и реле под капотом Тойота Камри 40



toyota camry acv40 Расположение блока управления двигателем и коробкой, вентилятором, ecu location hood

  • Блок управления двигателем (2AZ-FE)
  • Блок предохранителей
  • Блок управления коробкой передач
  • Блок управления вентилятором
  • Skid Control
  • Блок управления двигателем (2GR-FE)

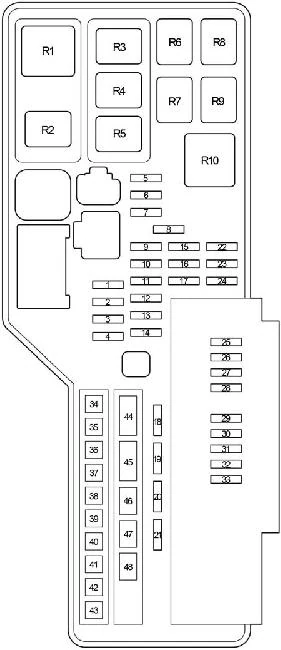

Схема блока предохранителей и реле под капотом Тойота Камри 40



toyota camry acv40 схема предохранителей под капотом, hood fuse block circuit

№ИмяАНазначение
1——Не используется
2RR FOG10Задний противотуманный свет + СХЕМА
3FR DEF15
4——Не используется
5AM27.5Система запуска (старт стоп) + СХЕМА
6ALT−S7.5Система зарядки аккумуляторной батареи + СХЕМА
7MAYDAY/TEL7.5
8———
9EFI2302AR-FE (2009-2011): Система впрыска топлива
10E−ACM102GR-FE: —
11ETCS10Система управления дроссельной заслонкой + СХЕМА
12HAZ15Указатели поворота, комбинация приборов + СХЕМА
13IG220Система впрыска топлива, система запуска, предохранители: GAUGE NO.2, IGN, INJ
14STR LOCK20Система блокировки руля
15DOME10Комбинация приборов, подсветка косметического зеркала, освещение багажного отсека, подсветка замка зажигания, подсветка дверей, освещение салона, часы, лампы для чтения, система бесключевого доступа
16ECU−B NO.110Беспроводная система дистанционного управления, блок управления электрооборудованием кузова, система стабилизации автомобиля, система классификации переднего пассажира
17RADIO NO.115Аудиосистема, навигация
18DOOR NO.125Блок управления электрооборудованием кузова
19———
20AMP25Аудиосистема
21EFI MAIN30Система впрыска топлива, система управления дроссельной заслонкой, блок управления электрооборудованием кузова, предохранители: «EFI NO.2” и «EFI NO.3” + СХЕМА
22——Не используется
23EFI NO.310Система впрыска топлива
24EFI NO.215Система впрыска топлива
25S−HORN7.5сирена штатной системы охраны
26A/F20Система впрыска топлива
27MPX−B10Комбинация приборов
28EFI NO.110Противоугонная система, система бесключевого доступа, система впрыска топлива, система управления дроссельной заслонкой
29HORN10Звуковой сигнал + СХЕМА
30H−LP (RL)15Ближний правый свет
31H−LP (LL)15Ближний левый свет
32H−LP (RH)15Дальний правый свет
33H−LP (LH)15Дальний левый свет
34HTR50Кондиционер
35ABS NO.150ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
36FAN MAIN502GR-FE: Вентиляторы системы охлаждения двигателя
37ABS NO.230ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
38RR DEF50Обогрев заднего стекла, предохранитель: «MIR HTR”
39RR PWR SEAT30—
40H−LP CLN30Омыватель фар
41CDS FAN402AR-FE: Вентиляторы системы охлаждения двигателя
42RDI FAN402AR-FE: Вентиляторы системы охлаждения двигателя
43MSB30—
44ALT120Предохранители: «RR FOG”, «FR DEF”, «AM2”, «ALT−S”, «MAYDAY/TEL”, «E−ACM”, «ETCS”, «HAZ”, «IG2”, «STR LOCK”, «DOME”, «ECU−B NO.1”, «RADIO NO.1”, «EFI MAIN”, «AMP”, «DOOR NO.1”, «EFI NO.3”, «EFI NO.2”, «S−HORN”, «A/F”, «MPX−B”, «EFI NO.1”, «HORN”, «H−LP(RL)”, «H−LP(LL)”, «H−LP(RH)”, «H−LP(LH)”, «HTR”, «ABS NO.1”, «FAN MAIN”, «ABS NO.2”, «RR DEF”, «RR PWR SEAT”, «H−LP CLN”, «CDS FAN”, «RDI FAN”, «MSB”, «ALT” и «ST/AM2”
45———
46———
47———
48ST/AM230Стартер, предохранители: GAUGE NO.2, IGN, INJ + СХЕМА
Реле
R1Система стабилизации автомобиля (VSC No.2)
R2Система стабилизации автомобиля (VSC No.1)
R32AZ-FE: Вентилятор системы охлаждения (No.1)
R42AZ-FE: Вентилятор системы охлаждения (No.3)
R52AZ-FE: Вентилятор системы охлаждения (No.2)
2GR-FE: Вентилятор системы охлаждения
R6Стартер
R7Зажигание
R8Муфта компрессора кондиционера (MGC)
R9Реле блокировки стартера (когда не в парковке)
R10Обогрев заднего стекла

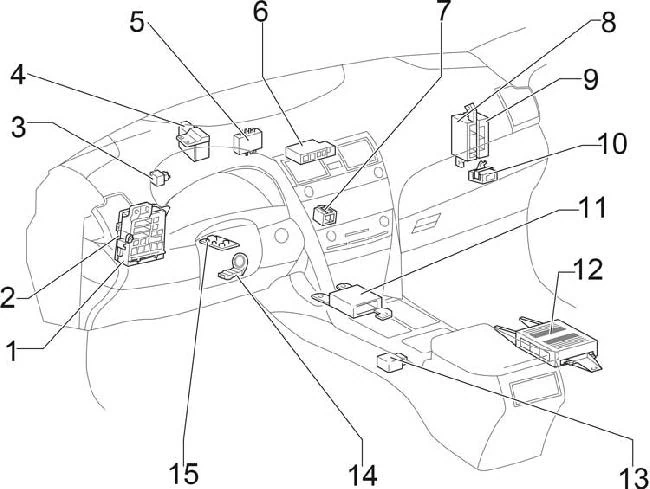

Расположение электронных блоков в салоне Камри 40



toyota camry acv40 схема предохранителей под капотом, hood fuse block circuit

  • Блок предохранителей
  • Блок управления электрооборудованием кузова BCM
  • Реле поворотов и аварийки
  • Распределительный блок №3
  • Блок ID (автомобили с системой Smart System)
    Транспондер ключа (автомобили без системы Smart System)
  • Распределительный блок (CAN)
  • Распределительный блок №4
  • Усилитель кондиционера
  • Блок сертификации
  • Блок контроля давления в шинах TMPS
  • Центральный блок подушек безопасности SRS
  • Аудио усилитель
  • Блок блокировки селектора коробки передач Shift-lock
  • Усилитель сигнала ключа
  • Блок блокировки руля

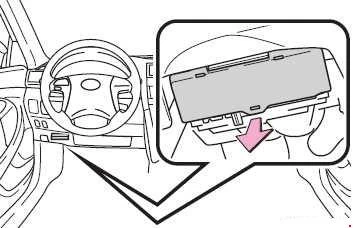

Расположение предохранителей в салоне Камри 40



toyota camry acv40 расположение предохранителей в салоне, room fuse block location

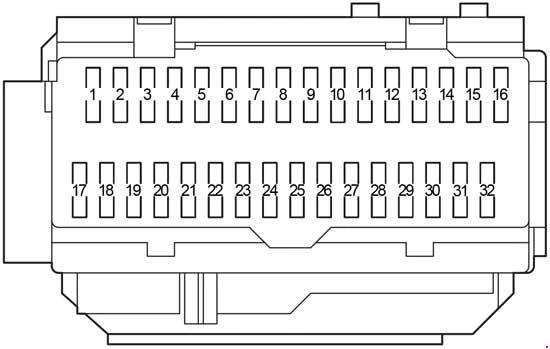

toyota camry acv40 схема предохранителей в салоне, room fuse block circuit

№
Имя
А
Назначение
1RR DOOR RH25Задний правый стеклоподъемник
2RR DOOR LH25Задний левый стеклоподъемник
3FUEL OPN7.5Лючок бензобака
4FR FOG15Передний противотуманный свет
5OBD7.5Диагностический разъем
6ECU−B NO.27.5Стеклоподъемники
7STOP10Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система впрыска топлива, блок управления электрооборудованием кузова, ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, система управления дроссельной заслонкой
8TI&TE30—
9——Не используется
10AM17.5Система впрыска топлива
11A/C7.5Кондиционер
12PWR25Стеклоподъемники
13DOOR NO.225Блок управления электрооборудованием кузова
14S/ROOF30Люк
15TAIL15Габаритный свет, освещение номерного знака, лампы заднего хода, передние указатели поворота, блок управления электрооборудованием кузова
16PANEL7.5Навигация, подогрев сидений, аварийная сигнализация, кондиционер, аудиосистема, часы, освещение перчаточного ящика, система стабилизации автомобиля, трэкшн контроль, подсветка панели приборов, переключатели на руле
17ECU IG NO.110Блок управления электрооборудованием кузова, стеклоочиститель и омыватель, люк, система контроля давления в шинах, вентилятор системы охлаждения, навигация, внутреннее зеркало с автоматическим затемнением
18ECU IG NO.27.5ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, блокировка селектора коробки передач, автоматическая коробка передач, круиз-контроль
19A/C NO.210Кондиционер, обогрев заднего стекла
20WASH10Стеклоочиститель и омыватель
21S-HTR20Подогрев сидений + СХЕМА
22GAUGE NO.110Аварийная сигнализация, лампы заднего хода, система впрыска топлива, система зарядки аккумуляторной батареи
23WIP25Стеклоочиститель и омыватель
24H−LP LVL7.5Электрокорректор фар
25INJ15Система впрыска топлива, система запуска
26IGN10Система впрыска топлива, противоугонная система, подушки безопасности, система блокировки руля, система классификации переднего пассажира, система управления дроссельной заслонкой, система бесключевого доступа
27GAUGE NO.27.5Комбинация приборов, часы, мульти-информационный дисплей
28ECU−ACC7.5Часы, блокировка селектора коробки передач, блок управления электрооборудованием кузова, зеркала с электроприводом, система бесключевого доступа
29CIG20Прикуриватель
30PWR OUTLET20Розетка
31RADIO NO.27.5Аудиосистема, навигация
32MIR HTR10Обогрев зеркал

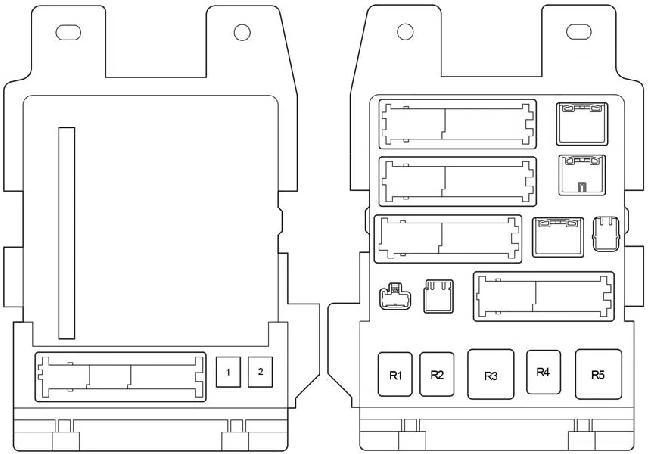

реле в салоне камри 40



toyota camry acv40 схема предохранителей в салоне, room fuse block circuit

№
Имя
А
Назначение
1P/SEAT30Сиденья с электроприводом + СХЕМА
2POWER30Стеклоподъемники
Реле
R1Противотуманный свет
R2Габаритный свет
R3Вспомогательное реле
R4Стеклоподъемники
R5Зажигание (IG1)

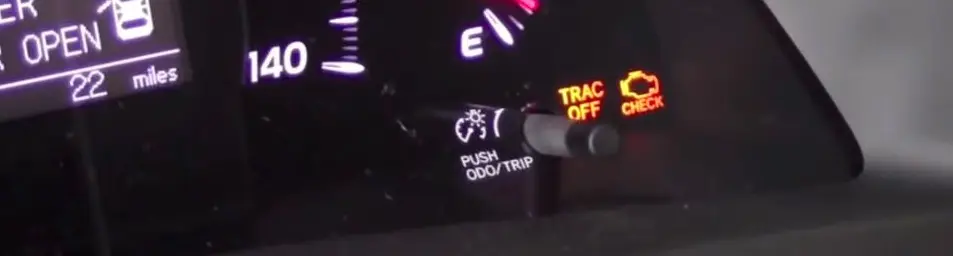

тойота камри горит чек
ошибка P0420 Toyota Camry ACV40

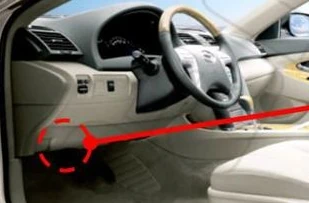

Расположение разъёма диагностики в Камри 40



toyota camry acv40 схема предохранителей в салоне, room fuse block circuit

* кнопка валет сигнализации чаще всего расположена в салонном блоке предохранителей
* все лампы применяемые в Камри 40
