Предохранители и реле под капотом Камри 30
Все предохранители и реле расположены в трёх блоках, один в салоне и два под капотом. Для быстрого поиска нужного предохранителя в таблице пользуйтесь кнопками быстрого выбора системы вверху, нажимаете кнопку и все предохранители и реле в таблицах будут выделены цветом, это быстрее и удобнее
блок расположен в коробке возле аккумуляторной батареи

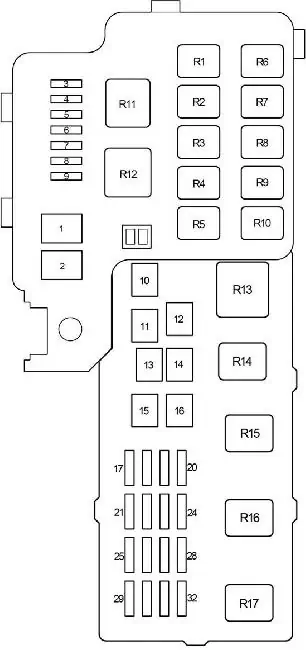

схема предохранителей в блоке под капотом
| № | А | Имя | Назначение | |
| 1 | 100 | ALT | 2AZ-FE (2002-2003): генератор, силовой предохранитель | |
| 120 | ALT | 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): генератор, силовой предохранитель | ||
| 2 | 60 | ABS NO.1 | 2002-2003: Антиблокировочная тормозная система, ESP, TRC, ABS | |
| 50 | ABS NO.1 | 2003-2006: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении | ||
| 3 | 15 | HEAD LH LWR | Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова | |
| 4 | 15 | HEAD RH LWR | Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова | |
| 5 | 5 | DRL | Дневные ходовые огни | |
| 6 | 10 | A/C | Кондиционер | |
| 7 | — | — | Не используется | |
| 8 | — | — | Не используется | |
| 9 | — | — | Не используется | |
| 10 | 40 | MAIN | Предохранители: «HEAD LH LWR”, «HEAD RH LWR”, «HEAD LH UPR”, «HEAD LH UPR” и «DRL” | |
| 11 | 40 | ABS No.2 | Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении | |
| 12 | 30 | RDI | Вентилятор системы охлаждения двигателем | |
| 13 | 30 | CDS | Вентилятор системы кондиционирования | |
| 14 | 50 | HTR | Кондиционер | |
| 15 | 30 | ADJ PDL | Электрическая педаль газа | |
| 16 | 30 | ABS No.3 | Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении | |
| 17 | 30 | AM2 | Система запуска, предохранители: «IGN” и «IG2” | |
| 18 | 10 | HEAD LH UPR | Дальний левый свет | |
| 19 | 10 | HEAD RH UPR | Дальний правый свет | |
| 20 | 5 | ST | Комбинация приборов, стартер, зажигание | |
| 21 | 5 | TEL | Телефон | |
| 22 | 5 | ALT-S | Система зарядки аккумуляторной батареи | |
| 23 | 15 | IGN | Система запуска | |
| 24 | 10 | IG2 | Антиблокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль | |
| 25 | 25 | DOOR1 | Блок управления электрооборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком | |
| 26 | 20 | EFI | Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем | |
| 27 | 10 | HORN | Звуковой сигнал | |
| 28 | 30 | D.C.C | Предохранители: «ECU-B”, «RAD NO.1” и «DOME” | |
| 29 | 25 | A/F | Блок управления двигателем | |
| 30 | — | — | Не используется | |
| 31 | 10 | ETCS | блок управления двигателем, круиз-контроль | |
| 32 | 15 | HAZ | Указатели поворота, аварийная сигнализация | |
| Реле | ||||
| R1 | Не используется | |||
| R2 | Не используется | |||
| R3 | Дневные ходовые огни (No.2) | |||
| R4 | Дневные ходовые огни (No.3) | |||
| R5 | Вентилятор системы охлаждения (No.2) | |||
| R6 | Дневные ходовые огни (No.4) | |||
| R7 | Электрическая педаль газа | |||
| R8 | Вентилятор системы охлаждения (No.3) | |||
| R9 | Муфта компрессора кондиционера | |||
| R10 | Датчик соотношения воздух топливо | |||
| R11 | Кондиционер | |||
| R12 | Стартер/зажигание | |||
| R13 | Фары | |||
| R14 | Вентилятор системы охлаждения (No.1) | |||
| R15 | Вакуумный клапан (VSV) | |||
| R16 | Звуковой сигнал | |||
| R17 | Блок управления двигателем | |||
Предохранитель и реле ABS

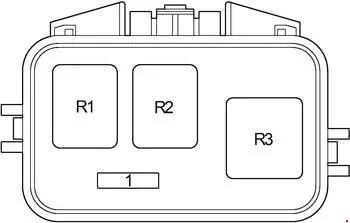

Предохранитель и реле ABS также установлены в дополнительном блоке под капотом
| № | А | Имя | Назначение |
| 1 | 7.5 | ABS NO.4 | Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| Реле | |||
| R1 | Не используется | ||
| R2 | Антиблокировочная тормозная система | ||
| R3 | Антиблокировочная тормозная система | ||
Блок предохранителей в салоне Камри 30

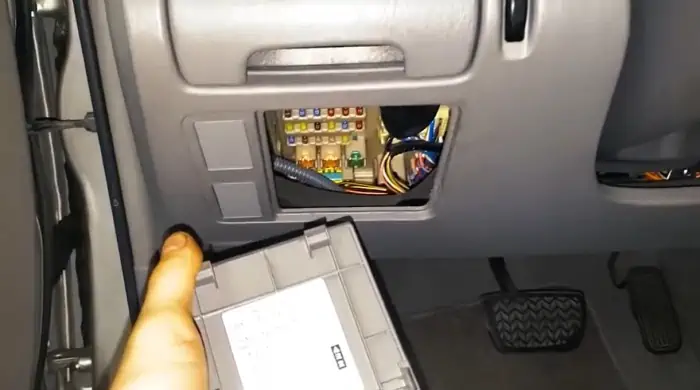

Предохранители в салоне расположены под крышкой внизу панели

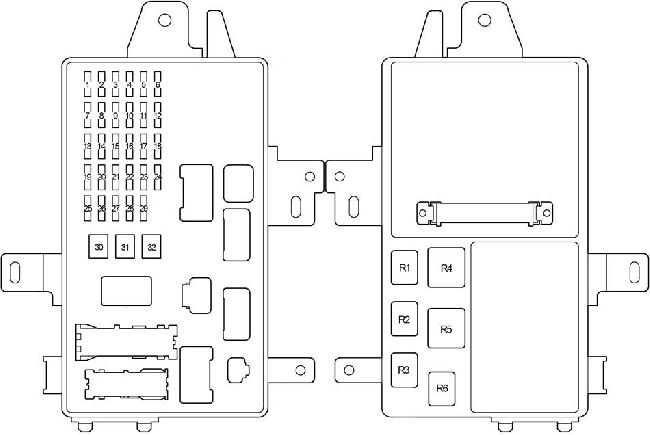

схема предохранителей в салоне
| № | А | Имя | Назначение |
| 1 | 10 | ECU−B | Антиблокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электрооборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля |
| 2 | 7.5 | DOME | Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти-информационный дисплей |
| 3 | 15 | CIG | Прикуриватель |
| 4 | 5 | ECU−ACC | Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами |
| 5 | 10 | RAD NO.2 | Аудиосистема, навигация |
| 6 | 15 | POWER POINT | Розетка |
| 7 | 20 | RAD NO.1 | Аудиосистема, навигация |
| 8 | 10 | GAUGE1 | Комбинация приборов, часы, датчик наружной температуры, мульти-информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности |
| 9 | 10 | ECU−IG | Антиблокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электрооборудованием кузова, стеклоподъемники, противоугонная система, центральный замок, |
| 10 | 25 | WIPER | Стеклоочиститель |
| 11 | 10 | HTR | Кондиционер |
| 12 | 10 | MIR HTR | Подогрев зеркал |
| 13 | 5 | AM1 | Система запуска |
| 14 | 15 | FOG | Передний противотуманный свет |
| 15 | 15 | SUN−SHADE | Задняя шторка |
| 16 | 10 | GAUGE2 | Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль |
| 17 | 10 | PANEL | Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти-информационный дисплей, подсветка комбинации приборов, индикатор овердрайва |
| 18 | 10 | TAIL | Габаритный свет, освещение номерного знака |
| 19 | 20 | PWR NO.4 | Задний левый стеклоподъемник |
| 20 | 20 | PWR NO.2 | Стеклоподъемник с водительской стороны, блокировка пассажирской двери |
| 21 | 7.5 | OBD | Диагностический разъем |
| 22 | 20 | SEAT HTR | Подогрев сидений |
| 23 | 15 | WASHER | Омыватель лобового стекла |
| 24 | 10 | FAN RLY | Вентилятор системы охлаждения |
| 25 | 15 | STOP | Лампы стоп-сигнала, дополнительный стоп-сигнал, антиблокировочная тормозная система, круиз-контроль |
| 26 | 5 | FUEL OPEN | Лючок бензобака |
| 27 | 25 | DOOR NO.2 | Блок управления электрооборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей) |
| 28 | 25 | AMP | Усилитель |
| 29 | 20 | PWR NO.3 | Задний правый стеклоподъемник |
| 30 | 30 | PWR SEAT | Сиденья с электроприводом |
| 31 | 30 | PWR NO.1 | Стеклоподъемник с водительской стороны, блокировка водительской двери, люк |
| 32 | 40 | DEF | Обогрев заднего стекла |
| Реле | |||
| R1 | Противотуманный свет | ||
| R2 | Габаритный свет | ||
| R3 | Вспомогательное реле | ||
| R4 | Обогрев заднего стекла | ||
| R5 | Зажигание | ||
| R6 | Стеклоподъемники | ||
