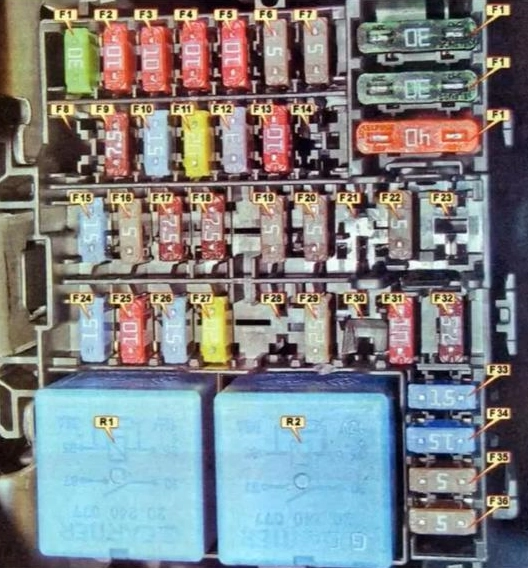

Предохранители в салоне Логана 2
Салонный блок предохранителей находится в торце панели под крышкой, с левой стороны, на крышке имеется описание предохранителей, запасные предохранители и пинцет съёмник (прищепка)
- предохранитель прикуривателя выделен оранжевым цветом в таблице
| № | Сила тока, А | Защищаемые цепи |
| F1 | 30 | стеклоподъемники передние |
| F2 | 10 | дальний свет (левая фара) |
| F3 | 10 | дальний свет (правая фара) |
| F4 | 10 | ближний свет (левая фара) |
| F5 | 10 | ближний свет (правая фара) |
| F6 | 5 | габариты (левая сторона) |
| F7 | 5 | габариты (правая сторона), подсветка номера |
| F8 | 30 | электростеклоподъемники задние |
| F9 | 7.5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | антиблокировочная система/система курсовой устойчивости, стоп сигнал |
| F13 | 10 | плафон освещения салона, фонарь освещения багажного отделения, блок управления климатической установкой |
| F14 | 5 | датчик угла поворота рулевого колеса (с системой курсовой устойчивости) |
| F15 | 15 | стеклоомыватель, стеклоочиститель фонарь света заднего хода, блок управления парковочным радаром |
| F16 | 5 | аудиосистема, блок управления парковочным радаром, блок сигнализации не пристёгнутого ремня безопасности, выключатель ограничителя регулятора скорости, реле обогрева заднего стекла R2 (обмотка), реле обогрева ветрового стекла Er1 и Ег2 (обмотка) |
| F17 | 7.5 | лампы дневных ходовых огней |
| F18 | 7.5 | стоп-сигналы |
| F19 | 5 | система управления |
| F20 | 5 | система подушек безопасности |
| F21 | — | резерв |
| F22 | 5 | резерв |
| F23 | — | резерв |
| F24 | 15 | указатели поворота |
| F25 | 10 | блок управления электрооборудованием, противоугонная система |
| F26 | 15 | блок управления электрооборудованием, габаритные огни, электропривод наружных зеркал, боковые указатели поворота, выключатель центрального замка и аварийной сигнализации |
| F27 | 20 | под рулевые переключатели |
| F28 | — | резерв |
| F29 | 25 | подрулевые переключатели |
| F30 | — | резерв |
| F31 | 10 | щиток приборов |
| F32 | 7.5 | аудиосистема |
| F33 | 15 | предохранитель прикуривателя renault logan 2 |
| F34 | 15 | диагностический разъем, разъем для аудиосистемы |
| F35 | 5 | обогрев наружных зеркал заднего вида |
| F36 | 5 | электропривод наружных зеркал заднего вида |
| F37 | 30 | стартер, блок управления электрооборудованием |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | климатическая установка |
Реле | ||
| Ток, А | Наименование | |
| R1 | 35А | реле климатической установки |
| R2 | 35А | реле обогрева заднего стекла |

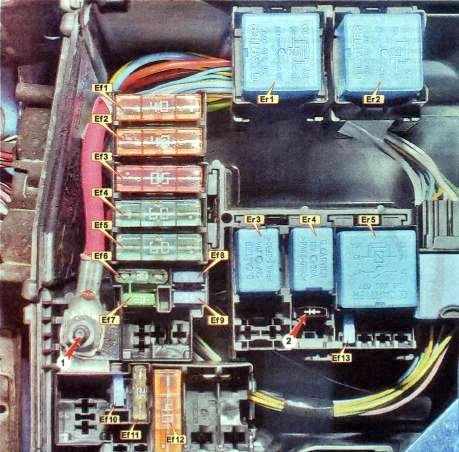

Предохранители и реле под капотом
| № | Сила тока. | Защищаемые цепи | |
| Ef1 | 40 | правый элемент обогрева ветрового стекла, реле правого элемента обогрева ветрового стекла Er2 | |
| Ef2 | 40 | левый элемент обогрева ветрового стекла, реле левого элемента обогрева ветрового стекла ER1 | |
| Ef3 | 50 | блок управления ABS/ESP | |
| Ef4 | 60 | иммобилайзер, цепи питания предохранителей F28, F29. F30 и F31 в блока предохранителей и реле в салоне | |
| Ef5 | 60 | цепи питания предохранителей F11, F23, F24, F25, F26. F27. F34 и F39 в блоке предохранителей и реле в салоне | |
| Ef6 | 30 | блок управления ABS/ESP | |
| Еf7 | 30 | обогрев заднего стекла, обогрев наружных зеркал заднего видь | |
| Ef8 | 15 | передние противотуманные фары | |
| Ef9 | 15 | обогрев передних сидений | |
| Ef10 | 15 | муфта компрессора кондиционера через реле компрессора кондиционера Ег4 (комплектация с кондиционером) | |
| 25 | реле 1 -й скорости электровентилятора Er4. электровентилятор системы охлаждения двигателя (комплектация без кондиционера); | ||
| Ef11 | 25 | главное реле ЭСУД Er5;реле топливного насоса Er3, топливный насос, датчик уровня топлива, катушка зажигания (двигатель 1,6 8V К7М), катушки зажигания 3 и 4 цилиндров (двигатель 1,6 16V К4М); главное реле ЭСУД Er5, обмотка реле компрессора кондиционера Er4 (комплектация с кондиционером), обмотка реле 1-й скорости вращения электровентилятора Ег4 (комплектация без кондиционере), цепь предохранителя Ef 13, электронный блок управления двигателем | |
| Ef12 | 40 | блок реле электровентилятора системы охлаждения двигателя | |
| Ef13 | 15 | система управления двигателем | |
Реле | |||
| Er1 | 35 | реле левого элемента обогрева ветрового стекла | |
| Er2 | 35 | репе правого элемента обогрева ветрового стекла | |
| Er3 | 20 | реле топливного насоса | |
| Er4 | 20 | реле компрессора кондиционера (комплектация с кондиционером) реле 1-й скорости вращения электровентилятора (комплектация без кондиционера) | |
| Er5 | 35 | главное реле ЭСУД | |
