Блоки предохранителей и реле Lexus RX300

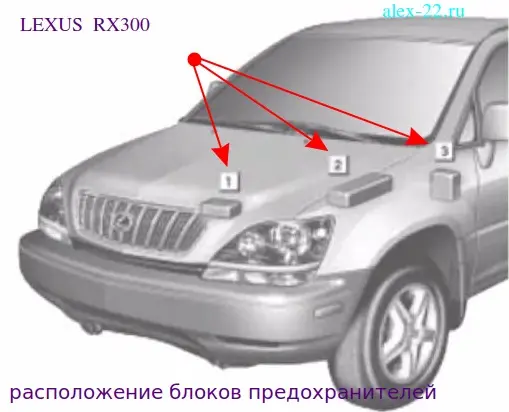

Предохранители и реле в Lexus RX300 расположены в трёх блоках, два под капотом и один в салоне.

Предохранители в подкапотном блоке Lexus RX300

№	NAME	ток, А	Защищаемые цепи
2	TOWING	20A	Прицеп, габариты.
3	H-LP R LWR	15A	Ближний свет, правый.
4	H-LP L LWR	15A	Ближний свет, левый.
5	HAZARD	15A	Аварийная сигнализация, повороты. + схема
все лампы Lexus RX300 первого поколения
6	AM2	20A	Замок зажигания, катушки зажигания, топливные форсунки.
7	TEL	15A	Телефон. + схема
8	FL DOOR	20A	Центральный замок.
9	SPARE	7.5A	Запасной.
10	SPARE	15A	Запасной.
11	SPARE	25A	Запасной.
12	ALT-S	7.5A	Система зарядки. Для чего нужен предохранитель ALT-S
13	HORN	10A	Звуковой сигнал. + схема
14	EFI	20A	Топливный насос (+электросхема), старый разъём диагностики под капотом (12 пин - IG), датчик кислорода после катализатора (подогрев), блок управления двигателем (пин +В), блок иммобилайзера (+В), клапан холостого хода, все вакуумные клапаны, MAF Sensor.
15	DOME	15A	Освещение салона.
16	ECU-B	7.5A	BCM, блок управления кондиционера, панель приборов
17	RAD NO.1	25A	Музыка.
18	ABS 3	7.5A	ABS.
19	H-LP R UPR	15A	Дальний свет правая фара.
19	H-LP L UPR	15A	Дальний свет левая фара.
21	A/F HTR	25A	Подогрев датчиков кислорода.
устранение ошибки P0420 на Lexus RX300
46	ABS	60A	Мотор и клапаны ABS.
47	ALT	140A	Система зарядки. + Для чего нужен предохранитель ALT
48	RDI	40A	Вентилятор радиатора.
49	CDS	40A	Вентилятор радиатора.
схема вентиляторов радиатора RX300
50	RR DEF	30A	Обогрев заднего стекла, обогрев зеркал. + схема
51	HEATER	50A	Вентилятор отопителя.
52	MAIN	50A	Стартер, питание втягивающего реле через реле стартера.

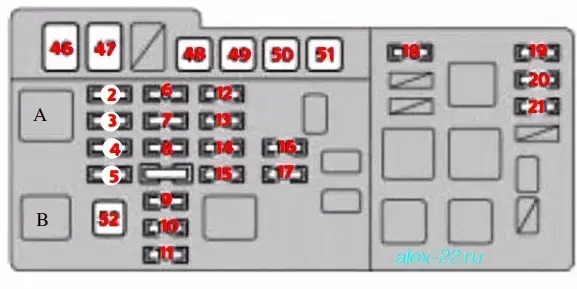

Реле в блоке под капотом Lexus RX300

Обозначение	Управляемые цепи
A	Реле фар
B	Реле стартера

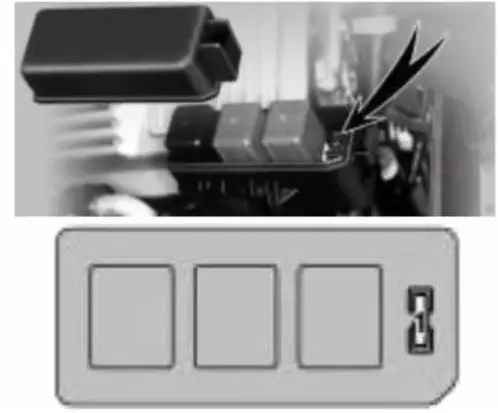

Дополнительный (маленький) блок предохранителей под капотом

№	NAME	ток, А	Защищаемые цепи
1	DRL	7.5A	Дневные ходовые огни (дальний свет вполнакала).

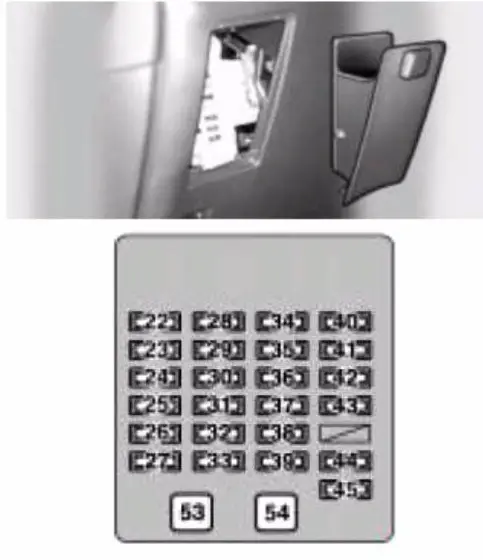

Блок предохранителей в салоне LEXUS RX300

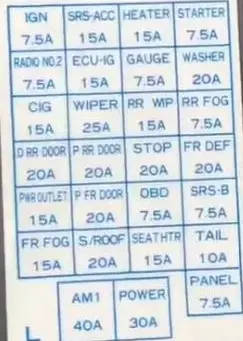

На крышке блока предохранителей находится схема

№	NAME	ток, А	Защищаемые цепи
22	IGN	7.5A	Блок управления двигателем (IGSW), питание катушки реле топливного насоса, подушки безопасности + схема
23	RADIO NO.2	7.5A	Аудиосистема
24	CIG	15A	Прикуриватель, управление зеркалами, блокировка рычага коробки передач
25	D RR DOOR	20A	Стеклоподъёмник, замок задней двери
26	PWR OUTLET	15A	Розетка
27	FR FOG	15A	Передние противотуманные фары
28	SRS-ACC	15A	Подушки безопасности + схема
29	ECU-IG	15A	Клемма IG генератора, Аудиосистема, дисплей, зеркало
30	WIPER	25A	Передний стеклоочиститель (дворник) + схема
31	P RR DOOR	20A	Задняя правая дверь, стеклоподъёмник
32	P FR DOOR	20A	Передняя правая дверь, стеклоподъёмник
33	S/ROOF	20A	Люк
34	HEATER	15A	Муфта кондиционера, реле вентилятора отопителя (катушка), питание катушек реле вентиляторов радиатора (всех трёх), панель приборов.
35	GAUGE	7.5A	Панель приборов, лампы заднего хода, реле указателя поворотов, блок контроля исправности ламп (LIGHT FAILURE SENSOR), селектор коробки передач
36	RR WIP	15A	Задний стеклоочиститель (дворник)
37	STOP	20A	Лампы стоп-сигналов не работают стоп-сигналы, решение
38	OBD	7.5A	Питание разъёма диагностики OBD (16 pin)
39	SEAT HTR	15A	Подогрев сидений + схема
40	STARTER	7.5A	Питание реле стартера
41	WASHER	20A	Омыватель + схема
42	RR FOG	7.5A	Задний противотуманный фонарь
43	FR DEF	20A	Обогрев зеркал и заднего стекла + схема
44	TAIL	10A	Лампы габаритов
45	PANEL	7.5A	Подсветка панели приборов
53	AM1	40A	Замок зажигания
54	POWER	30A	Электропривод сидений

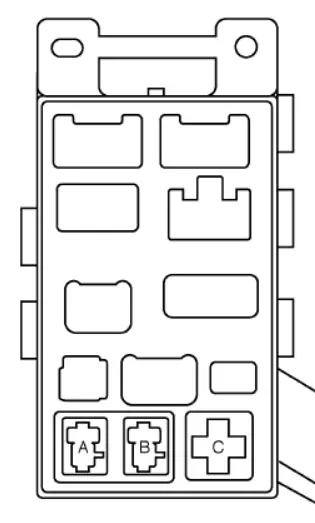

Реле с обратной стороны салонного блока предохранителей

На обратной стороне салонного блока предохранителей расположены три реле

Обозначение	Управляемые цепи
A	Реле габаритов
B	Реле противотуманных фар
С	Реле питания аксессуаров ACC
