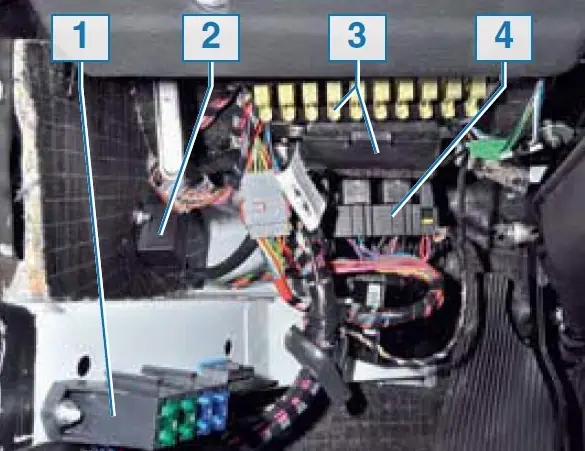

Расположение предохранителей и реле в Лада Нива.
Большинство предохранителей и реле находятся в салоне под панелью.
- Предохранители системы управления двигателем
- реле стеклоочистителя ветрового стекла
- основные блоки предохранителей
- блок реле системы управления двигателем.

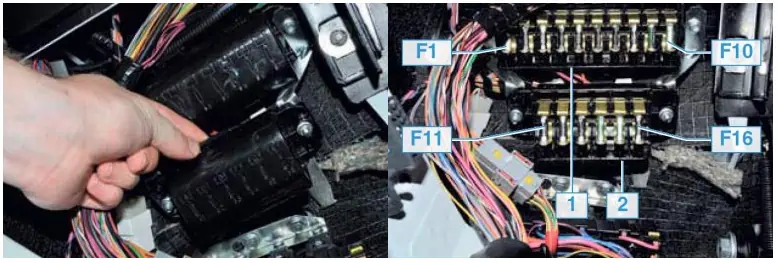

В этих двух блоках находятся основные предохранители
Таблица описание предохранителей
| № ток | Защищаемые цепи |
| F1 (16) | Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла) |
| F2(8) | Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи) |
| F3(8) | Левая фара (дальний свет), контрольная лампа включения дальнего света |
| F4(8) | Правая фара (дальний свет) |
| F5(8) | Левая фара (ближний свет) |
| F6(8) | Правая фара (ближний свет) |
| F7(8) | Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света |
| F8(8) | Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией |
| F9 (16) | Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения |
| F10(16) | Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях |
| F11 (8) | Резерв |
| F12(8) | Резерв |
| F13(8) | Контакты реле противотуманного света в задних фонарях |
| F14(16) | Предохранитель прикуривателя |
| F15(16) | Резерв |
| F16(8) | Резерв |

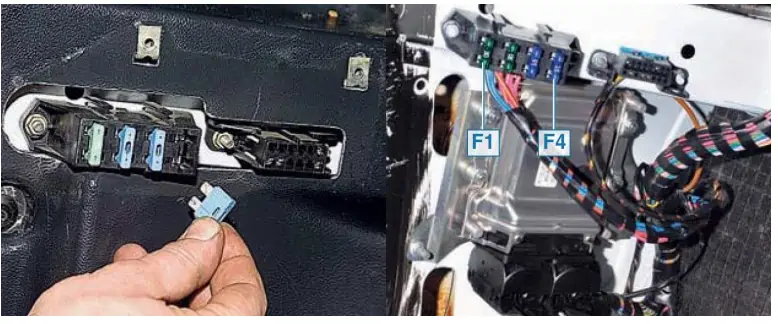

Предохранители системы управления двигателем
рядом находится разъём диагностики
| F1 (30A) | Контакты реле правого электровентилятора |
| F2 (30A) | Контакты реле левого электровентилятора |
| F3 (15A) | Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания |
| F4 (15A) | подогрев первого и второго датчиков кислорода, датчик коленвала, датчик массового расхода воздуха, клапан продувки адсорбера |

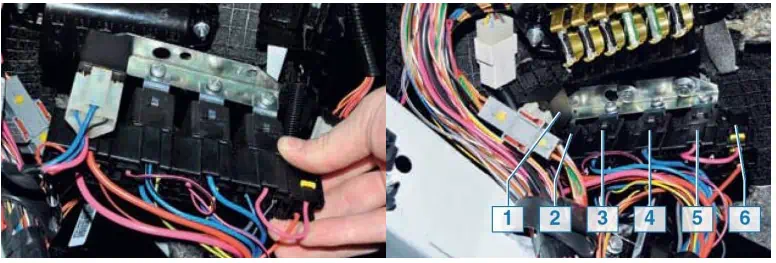

Реле и предохранитель бензонасоса Нива. И другие реле.
| №1 | Реле зажигания |
| №2 | Главное реле |
| №3 | Реле правого вентилятора охлаждения |
| №4 | Реле левого вентилятора охлаждения |
| №5 | Реле бензонасоса (топливного) |
| №6 | Предохранитель топливного насоса F5, 15A |
В некоторых комплектациях автомобиля под дополнительным блоком рядом с реле зажигания находится реле стартера.

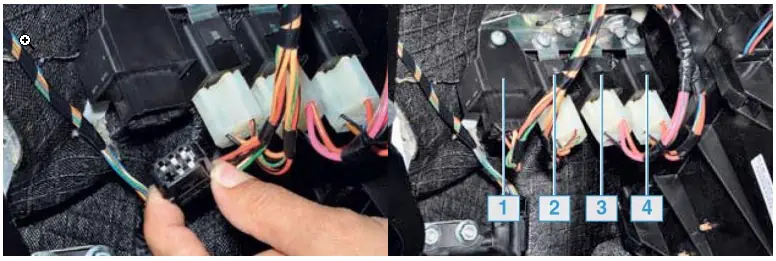

Реле под панелью, над педалью акселератора (газу) в Ниве
| №1 | Реле задних противотуманных фонарей |
| №2 | Реле подогрева заднего стекла |
| №3 | Реле ближнего света фар |
| №4 | Реле дальнего света фар |
