Блоки предохранителей и реле Лада Ларгус (2012-2019) годов выпуска
панель для быстрого выбора категории
подъёмники
Все предохранители и реле Lada Largus, 2012 - 2019 годов выпуска.
Как и во всех других, в этом автомобиле имеется два блока предохранителей, в салоне и под капотом. Предохранитель прикуривателя расположен в салонном блоке предохранителей под номером F38, расположение на фото ниже. Также в конце статьи есть некоторые электросхемы Лада Ларгус и поможем найти кнопку валет сигнализации.
Блок предохранителей и реле под капотом Ларгуса

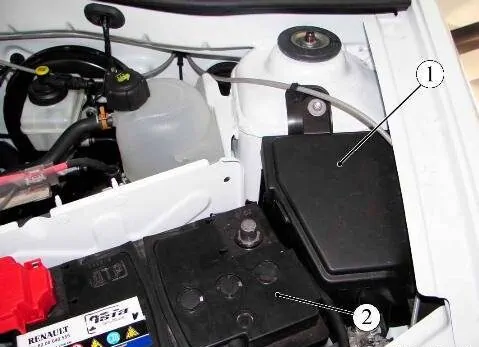

Блок предохранителей и реле расположен под капотом с левой стороны (смотреть по ходу движения автомобиля)

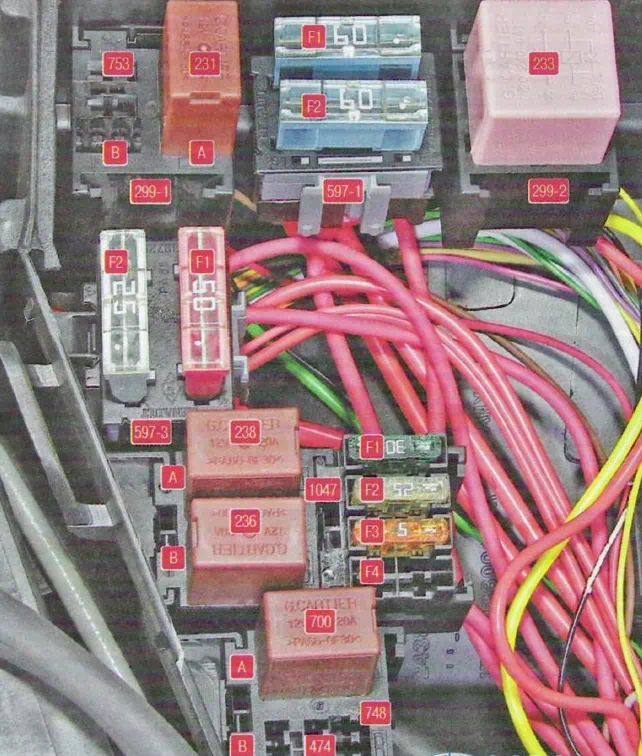

Схема предохранителей и реле под капотом Largus
| Номер панели реле/ предохранителей | Номер реле/предохранителя | Назначение реле/ предохранителя |
| 299-1 | 231 (А). | Реле противотуманных фар |
| 753(B) | Реле насоса омывателя фар | |
| 299-2 | 233 | Реле вентилятора отопителя |
| 597-1 | F1 (60 A), F2 (60 А) | Электронный блок управления системами ABS и ESP |
| 597-3 | F1 (50 A). F2 (25 А) | Переключатель наружного освещения, блок предохранителей в салоне |
| 784 | 700(A), | Реле электровентилятора системы охлаждения |
| 474(B) | Реле включения компрессора кондиционера | |
| 1047 | F1 (30 А), | Питание блока реле |
| F2 (25 А) | Питание реле системы впрыска | |
| F3 (5 А), | Питание реле системы впрыска, ЭБУ | |
| F4 (15 А) | Не используется | |
| 238(A). | Реле блокировки впрыска | |
| 236(B) | Реле топливного насоса |
Блок предохранителей в салоне Лада Ларгус

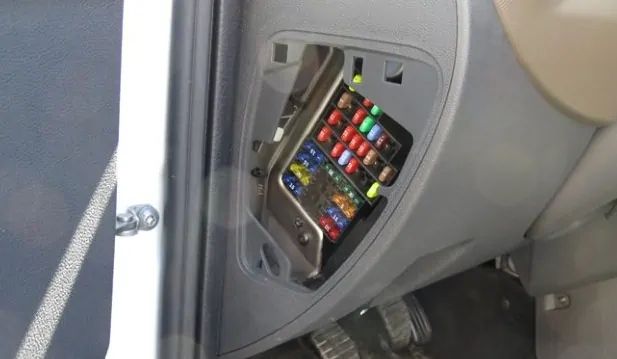

Блок предохранителей в салоне расположен в торце панели приборов слева,прямо как у Ауди и Фольксвагена

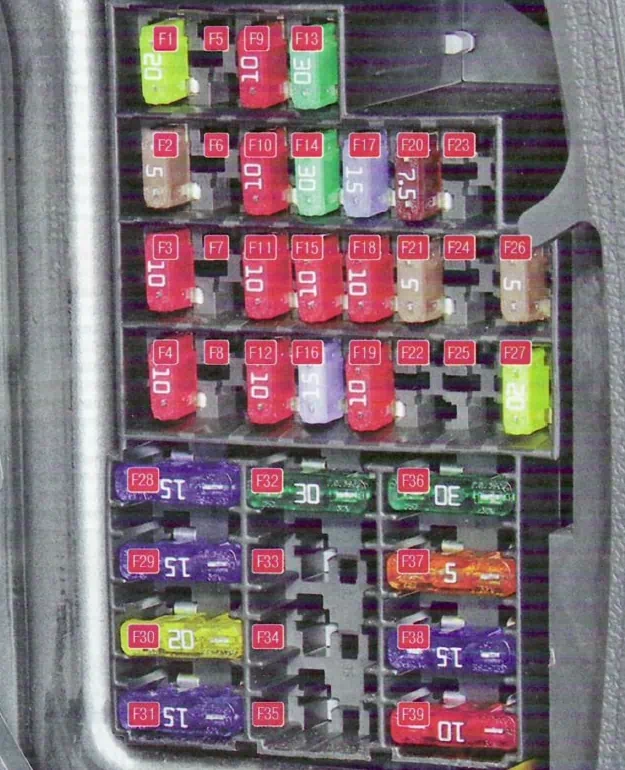

Расшифровка предохранителей в салоне Лады Ларгус
| № | Сила топ, A | Цвет | Защищаемая цель |
| F1 | 20 | Желтый | Очиститель ветрового стекла, переключатель очистителя стекол, реле обогрева стекла двери задка |
| F2 | 5 | Бежевый | Комбинация приборов, реле топливного насоса, электронный блок системы управления двигателям (ЭБУ) |
| F3 | 10 | Красный | Выключатель стоп-сигнала |
| F4 | 10 | Красный | Диагностический разъем, антенный блок иммобилизатора, блок управления электрооборудованием кузова |
| F5 | — | — | Резерв |
| F6 | — | — | Резерв |
| F7 | — | — | Резерв |
| F8 | — | — | Резерв |
| F9 | 10 | Красный | Комбинация приборов, ближний свет левой фары |
| F10 | 10 | Красный | Ближний свет правой фары |
| F11 | 10 | Красный | Комбинация приборов, дальний свет левой фары |
| F12 | 10 | Красный | Дальний свет правой фары |
| F13 | 30 | Зеленый | Электродвигатели стеклоподъемников задних дверей |
| F14 | 30 | Зеленый | Электродвигатели стеклоподъемников передних дверей |
| F15 | 10 | Красный | Электронный блок управления системой ABS, датчики ускорения, датчик угла поворота рулевого колеса |
| F16 | 15 | Голубой | Электрообогрев передних сидений |
| F17 | 15 | Голубой | Звуковой сигнал |
| F18 | 10 | Красный | Левые фонари переднего и заднего габаритных огней |
| F19 F20 | 10 7,5 | Красный Коричневый | Правые фонари переднего и заднего габаритных огней, освещение вещевого ящика, освещение комбинации приборов, выключатель аварийной сигнализации, блок управления системой отопления (кондиционирования) и вентиляции, аудиосистема, прикуриватель, выключатель центрального замка, переключатели электростеклоподъемников передних дверей, фонари освещения номерного знака, правые фонари переднего и заднего габаритных огней Задний противотуманный фонарь |
| F21 | 5 | Бежевый | Электрообогрев наружных зеркал |
| F22 | — | Резерв | |
| F23 | — | — | Резерв |
| F24 | Резерв | ||
| F25 | — | Резерв | |
| F26 | 5 | Бежевый | Система SRS |
| F27 | 20 | Желтый | Электродвигатель стеклоочистителя двери задка, звуковая сигнализация, датчик ВМТ, выключатель света заднего хода |
| F28 | 15 | Голубой | Блок управления электрооборудованием салона (энергосберегающий режим) |
| F29 | 15 | Голубой | Блок управления электрооборудованием салона, диагностический разъем |
| F30 | 20 | Желтый | Блок управления электрооборудованием салона |
| F31 | 15 | Голубой | Противотуманные фары, реле противотуманных фар |
| F32 | 30 | Зеленый | Обогрев стекла двери задка |
| F33 | — | Резерв | |
| F34 | — | Резерв | |
| F35 | — | Резерв | |
| F36 | 30 | Зеленый | Электродвигатель системы отопления, кондиционирования и вентиляции |
| F37 | 5 | Бежевый | Электропривод наружных зеркал заднего вида |
| F38 | 15 | Голубой | Аудиосистема, прикуриватель |
| F39 | 10 | Красный | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Разъём диагностики в Лада Ларгус

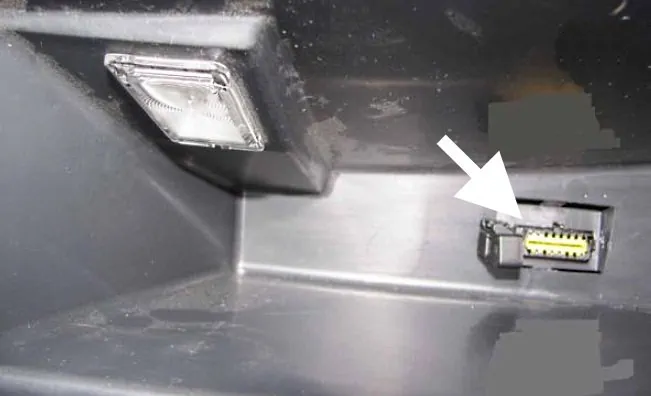

Так как корни Лады Ларгус растут из Renault, поэтому и расположение разъёма диагностики традиционно для реношек, в бардачке, закрыт пластиковой заглушкой

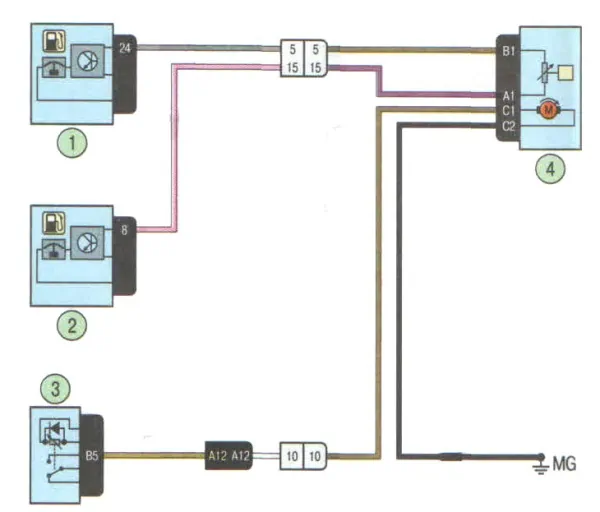

Схема бензонасоса и датчика уровня топлива Лада Ларгус

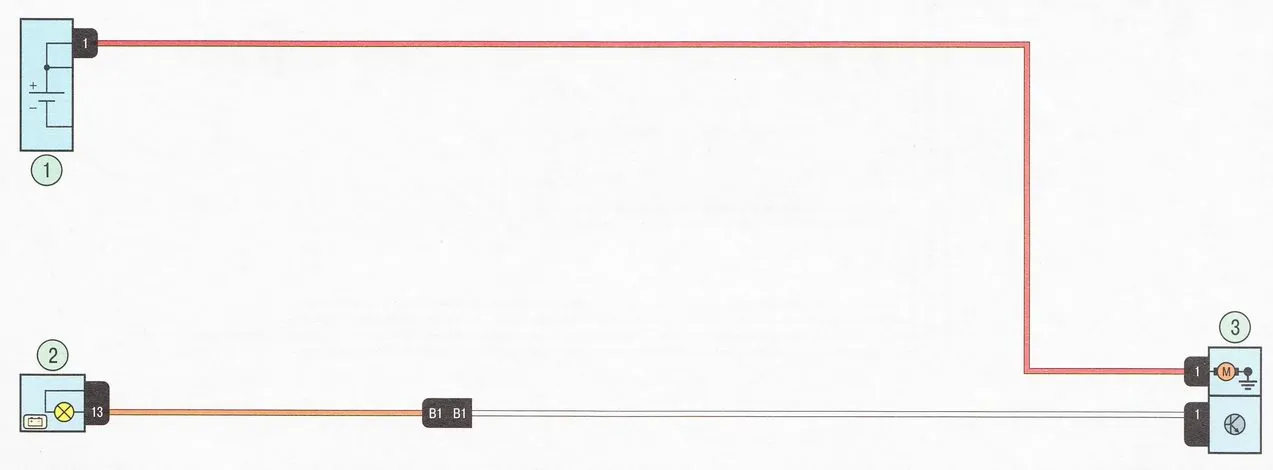

Схема генератора Лада Ларгус К4М

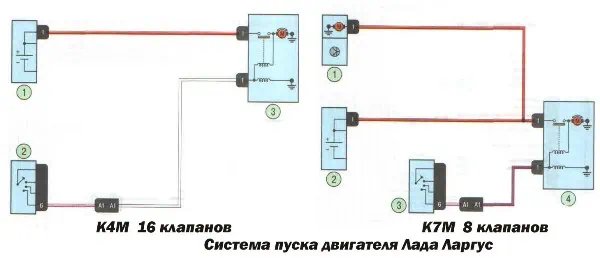

Схема стартера Лада Ларгус
На Ларгусе, как и на большинстве современных автомобилей нет отдельного реле стартера, втягивающее реле стартера включается напрямую от замка зажигания

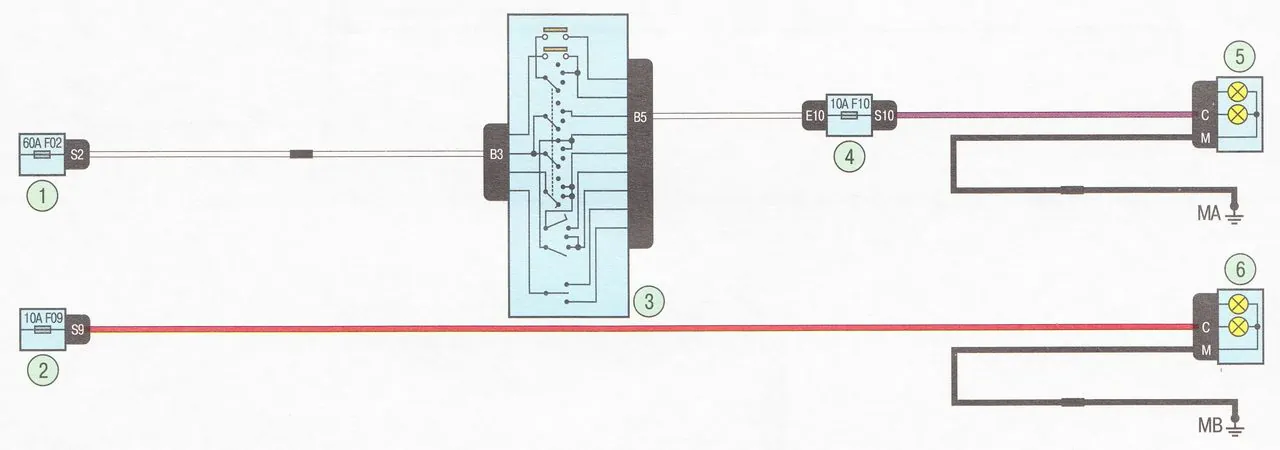

Схема ламп ближнего света Лада Ларгус К4М
тип всех применяемых в Ларгусе ламп

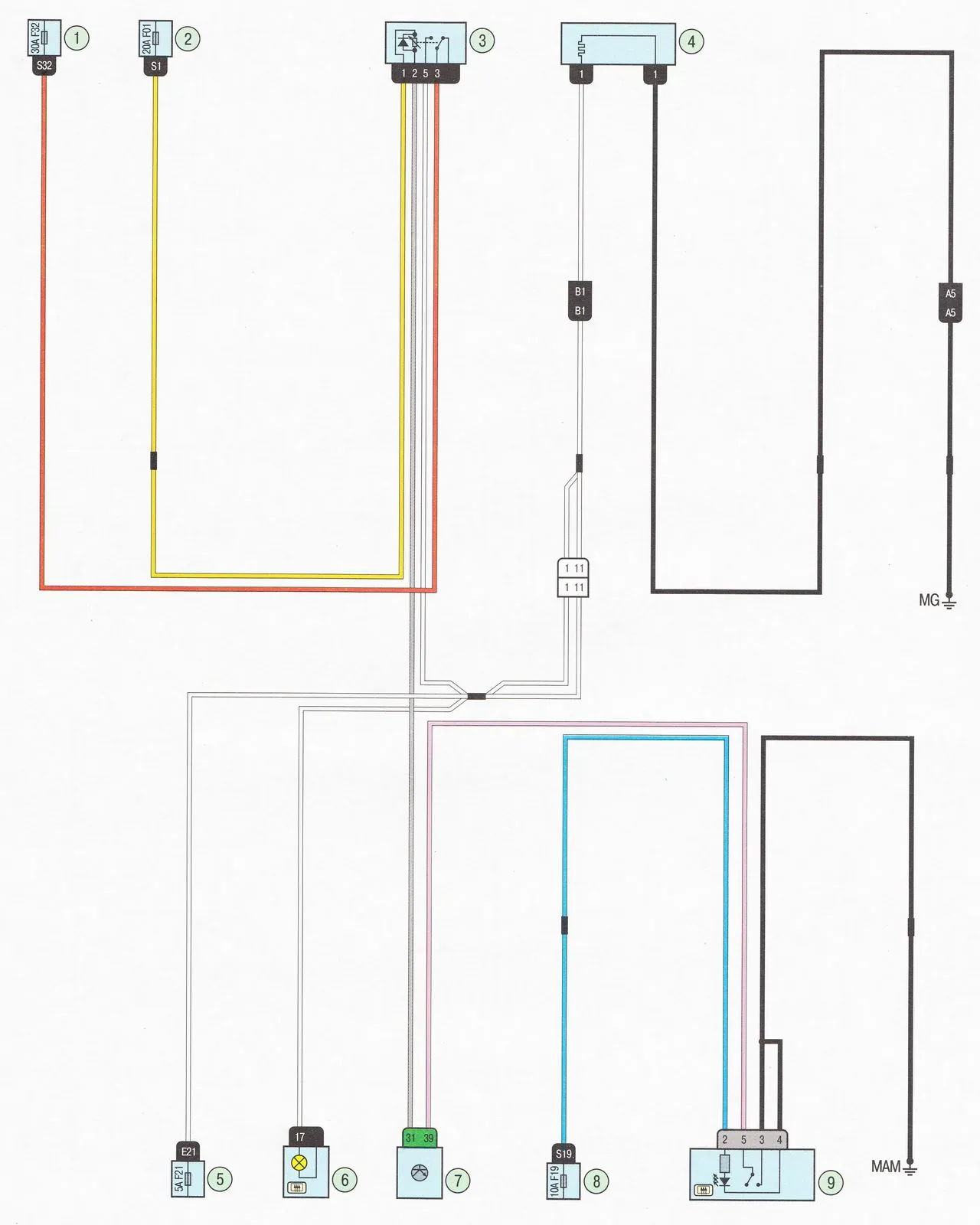

Схема обогрева заднего стекла Лада Ларгус
1, 2, 5, 8 - блок предохранителей в салоне; 3 - блок вспомогательных реле; 4 - нагревательный элемент; 6 - панель (комбинация) приборов; 7 - блок управления электрооборудованием салона; 9 - выключатель обогрева заднего стекла

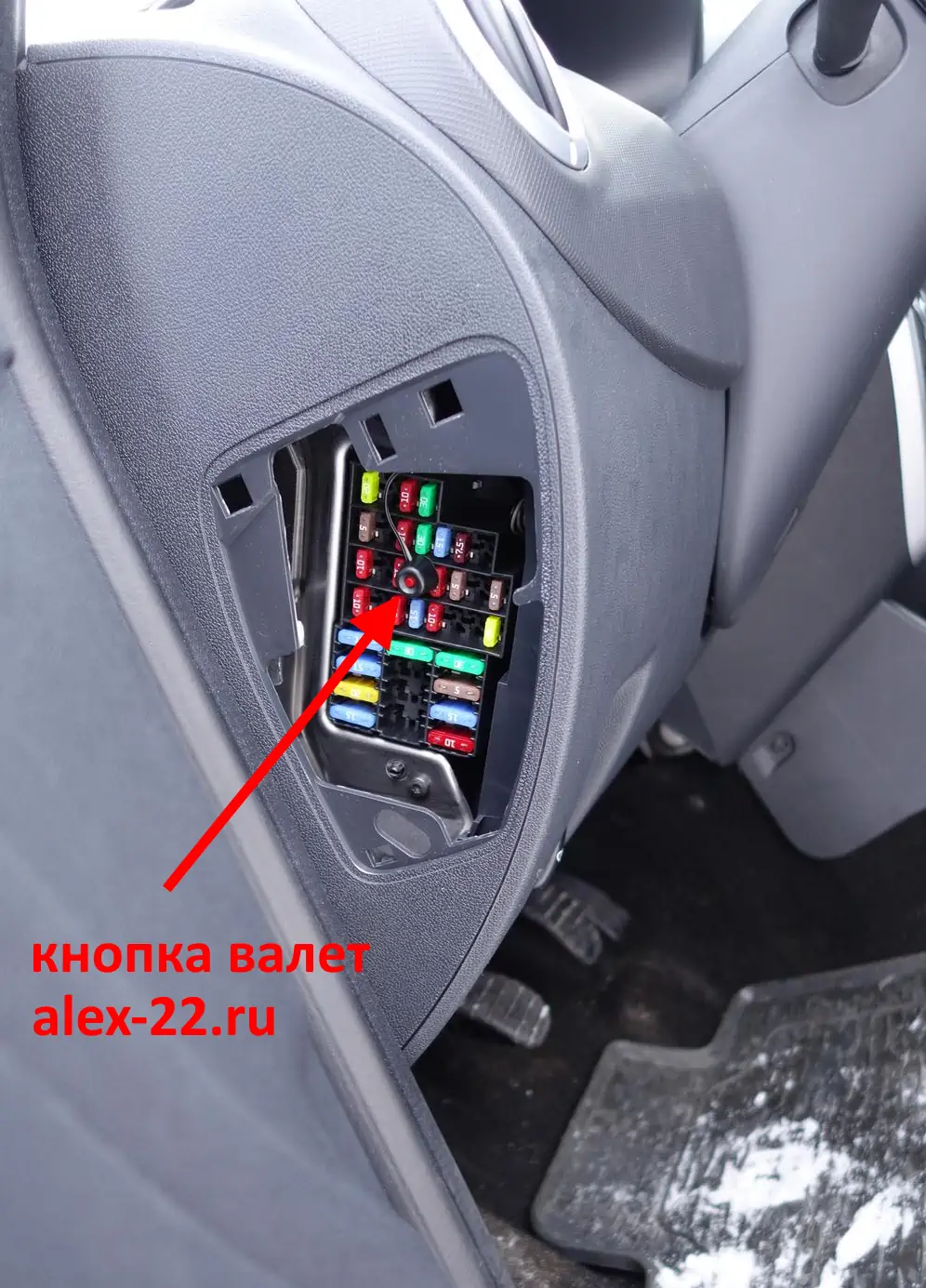

Кнопка валет в Лада Ларгус
Кнопка валет может быть установлена в любом месте, но по опыту установки сигнализаций на Ларгусы, скорее всего вы найдёте её здесь. Как ей пользоваться смотрите в руководстве пользователя для вашей сигнализации. С её помощью можно изменить настройки сигнализации, или снять с охраны при неисправном брелке.
