Все предохранители и реле Лада Калина первого поколения (ВАЗ-1117, ВАЗ-1118, ВАЗ-1119, ВАЗ-2192, ВАЗ-2194) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годов выпуска.
Блок предохранителей и реле в салоне Лада Калина 1

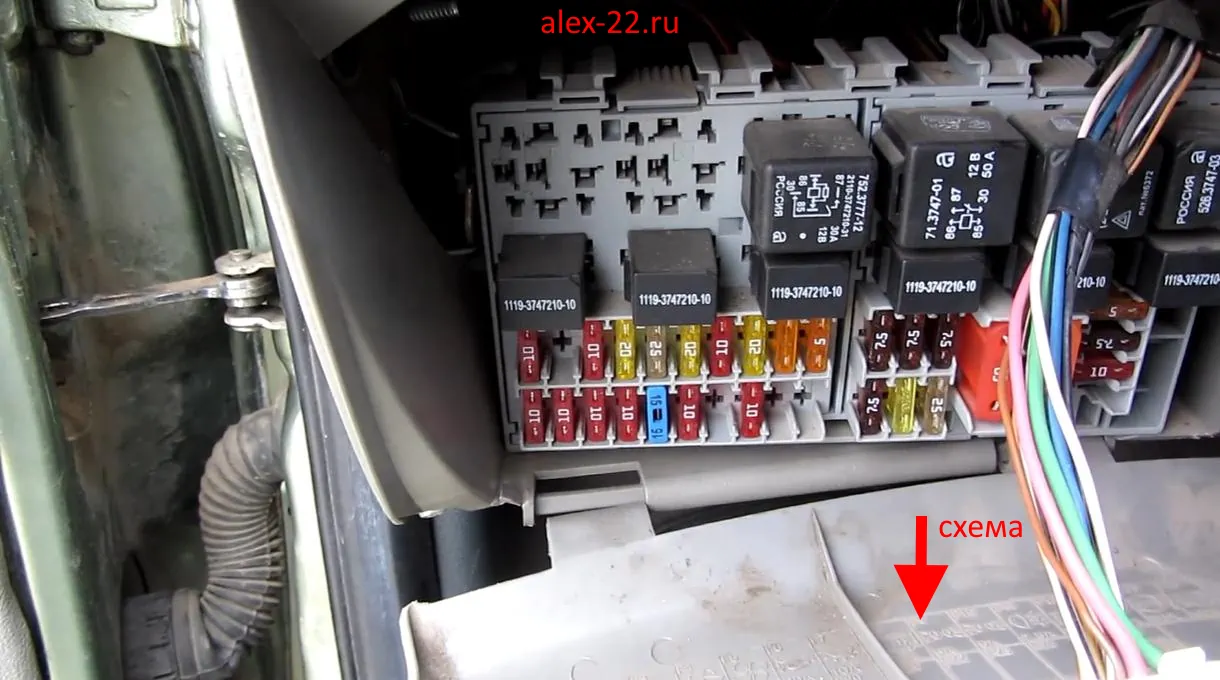

Большинство предохранителей расположены в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

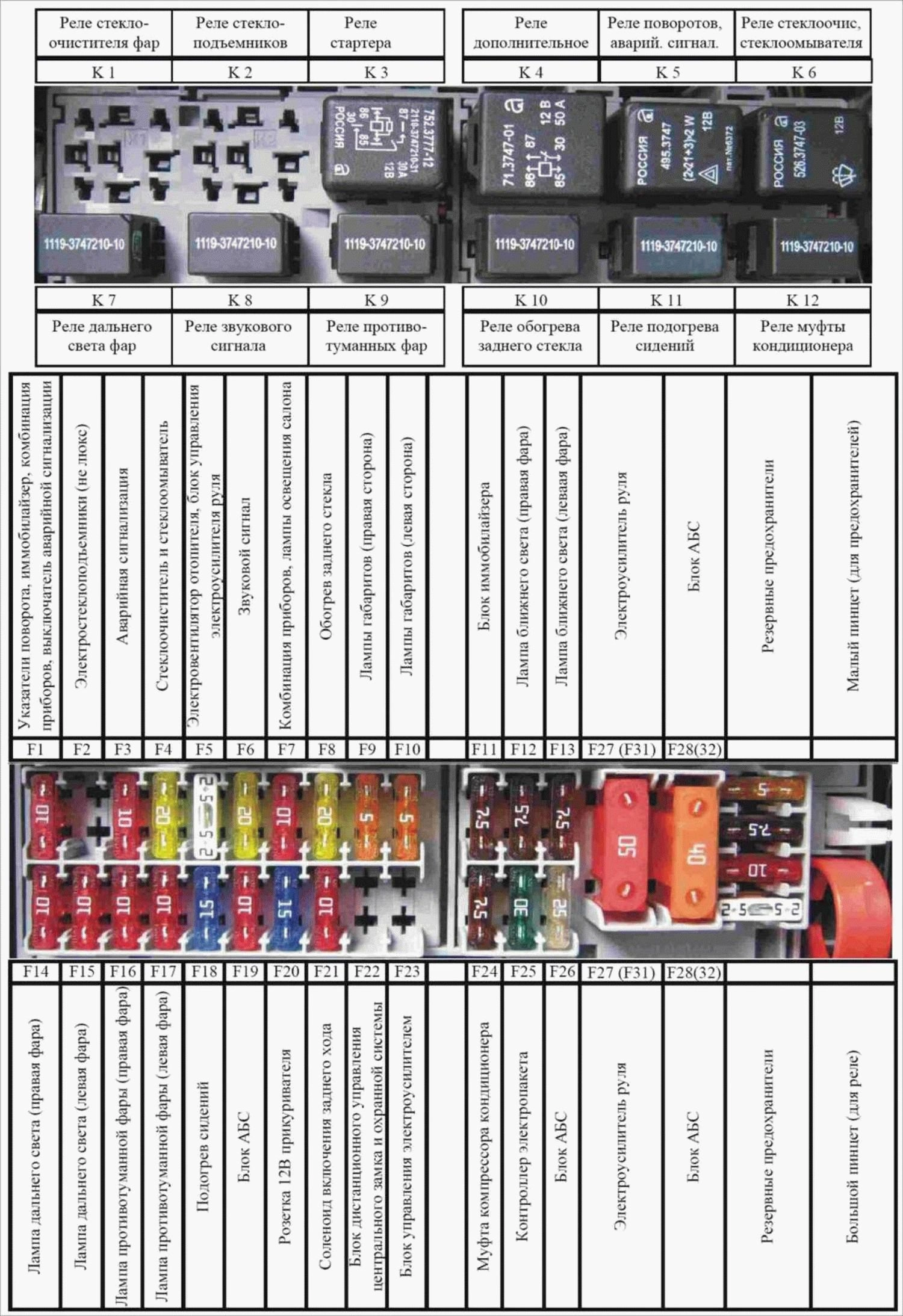

Схема предохранителей и реле в салоне Lada Kalina
Монтажный блок предохранителей и реле:
1 — место установки реле включения стеклоочистителя фар, K1;
2 — реле включения дальнего света фар, K7;
3 — реле включения звукового сигнала K8;
4 — реле включения стеклоподъемников дверей калины, K2;
5 — место установки реле включения противотуманных фар, K9;
6 — реле стартера;
7 — реле включения обогрева заднего стекла, K10;
8 — дополнительное реле, K4;
9 — реле включения подогрева сидений, K11;
10 — реле включения указателей поворота и аварийной сигнализации, K5;
11 — место установки резервного реле калины, K12;
12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, K6;
13 — пинцет для извлечения предохранителей и реле с маленьким корпусом;
14 — пинцет для извлечения реле;
15 — запасные предохранители;
16 — место установки предохранителя АБС, F28:
17 — предохранитель электроусилителя рулевого управления, F27;
18 — предохранители F1—F26
Расшифровка реле и предохранителей в основном блоке Лады Калины.
| № | Ток, А | Расшифровка |
| F1 | 10 | Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации) |
| F2 | 30 | Электростеклоподъемники |
| F3 | 10 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель и стеклоомыватель |
| F5 | 25 | Электровентилятор отопителя, блок управления электроусилителем рулевого управления, предохранитель печки калины. |
| F6 | 20 | Звуковой сигнал |
| F7 | 10 | Щиток приборов, лампы освещения салона |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля |
| F10 | 5 | Лампы габаритного света с левой стороны калины |
| F11 | 7,5 | Блок управления иммобилайзером |
| F12 | 7,5 | Лампа ближнего света правой блок-фары |
| F13 | 7,5 | Лампа ближнего света левой блок-фары |
| № | Ток, А | Защищаемые цепи |
| F14 | 10 | Лампа дальнего света правой блок-фары |
| F15 | 10 | Лампа дальнего света левой блок-фары |
| F16 | 10 | Противотуманная фара* |
| F17 | 10 | Противотуманная фара* |
| F18 | 15 | Подогрев сидений* |
| F19 | 10 | АБС* |
| F20 | 15 | Предохранитель прикуривателя Лада Калина |
| F21 | 10 | Соленоид блокировки передачи заднего хода |
| F22 | 15 | Блок дистанционного управления центральным замком и охранной системой автомобиля |
| F23 | Блок управления электроусилителем рулевого управления | |
| F24 | Резерв (муфта компрессора кондиционера калины) | |
| F25 | Резерв (контроллер электропакета) | |
| F26 | Резерв (АБС) | |
| F27 (F31) | 50 | Электроусилитель рулевого управления |
| F28 | 50* | Резерв, АБС |
В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.
Предохранители и реле системы управления двигателем Лада Калина

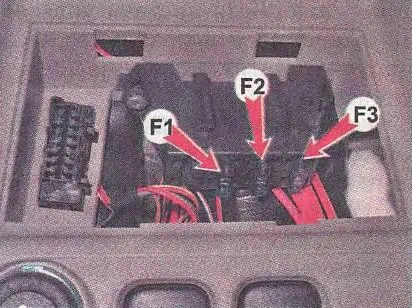

Цепи системы управления двигателем защищены тремя предохранителями, расположенными под крышкой в облицовке туннеля пола. Там ж находится разъём диагностики.

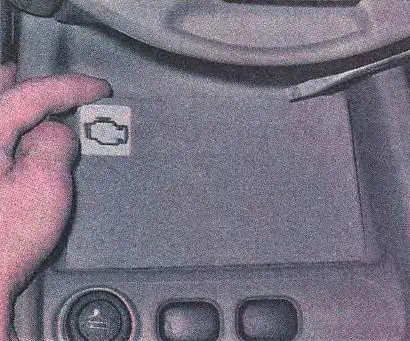

открываем крышку отвёрткой
Обозначение на изображении | Сила тока, А | Защищаемые цепи |
F1 | 15 | Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания) |
F2 | 15 | Топливный насос, предохранитель бензонасоса калины. |
F3 | 15 | Электронный блок управления (цепи постоянного питания) |

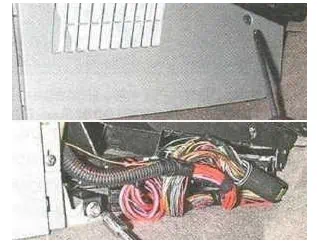

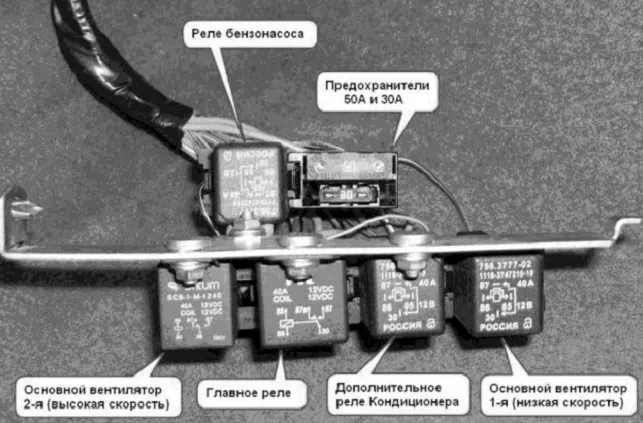

Реле системы собраны в блок и установлены под центральной консолью. В блок дополнительно встроен предохранитель электровентилятора системы охлаждения двигателем.
Дополнительные реле и предохранитель расположены с правой стороны внизу панели приборов.
Реле бензонасоса
