Все предохранители и реле в легендарной семёрочке. В этой статье собраны описания блоков предохранителей и реле Ваз 2107 со схемами и всеми вариантами исполнения 👇. Также покажем предохранитель прикуривателя и расскажем где находится реле печки, и предохранитель и реле бензонасоса. Также в конце статьи будет фото расположения диагностического разъёма.

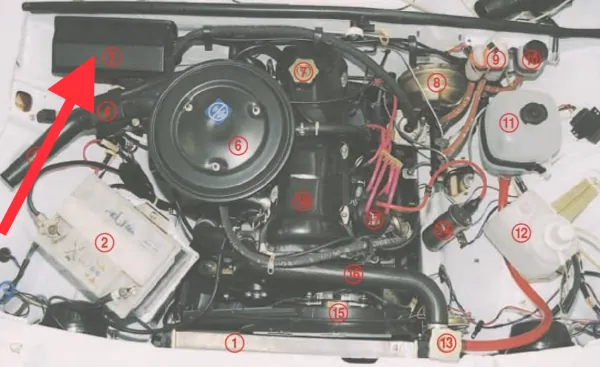

Блок предохранителей и реле ВАЗ 2107 под капотом

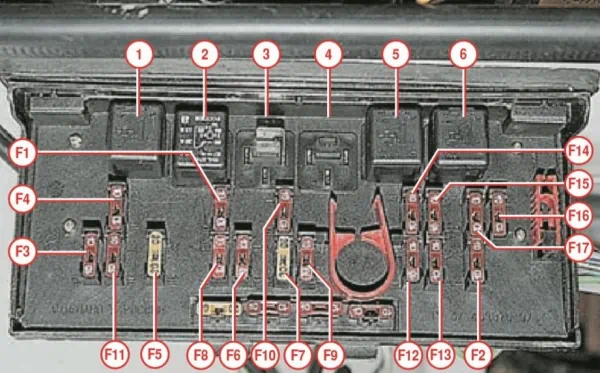

новый блок

с открытой крышкой

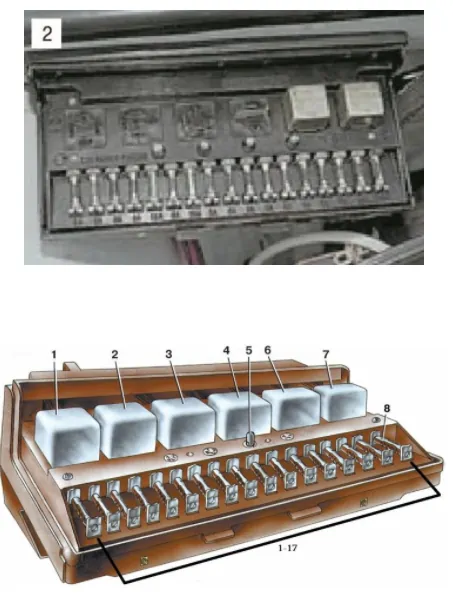

старый блок

№ предохранителя (номинальный ток)*	*Назначение предохранителей*

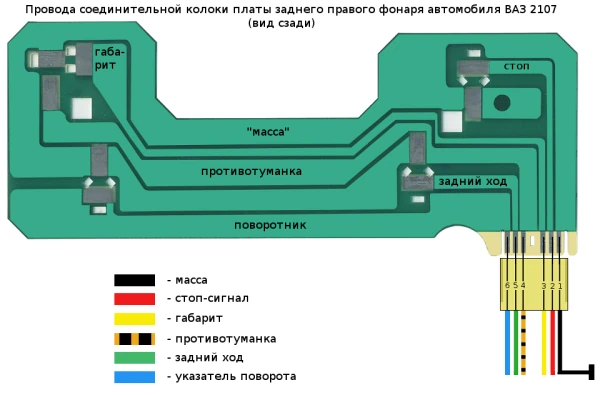

F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Запасной
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

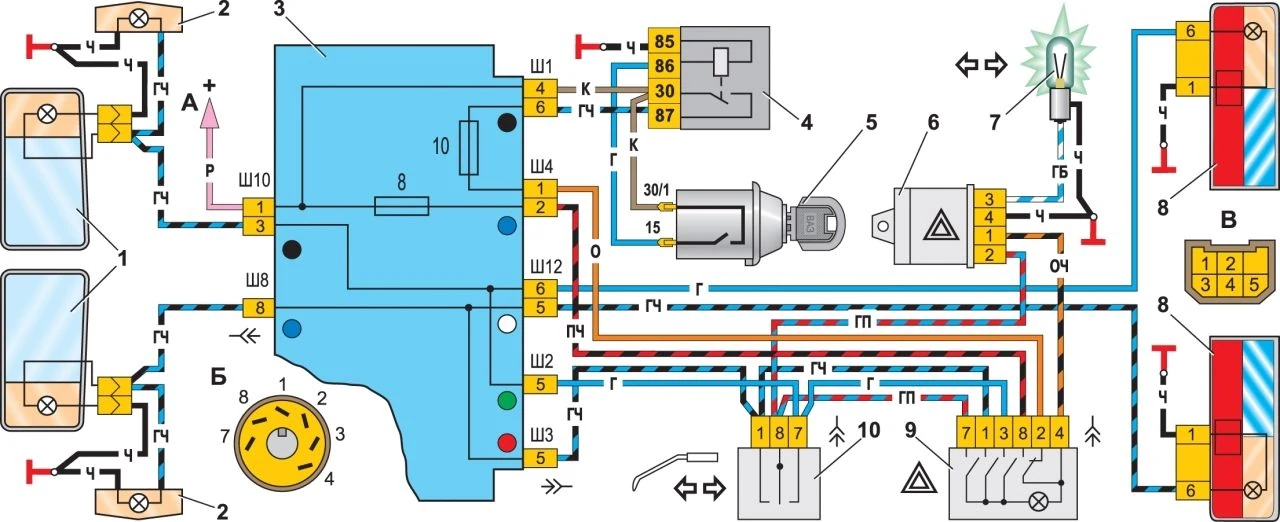

F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

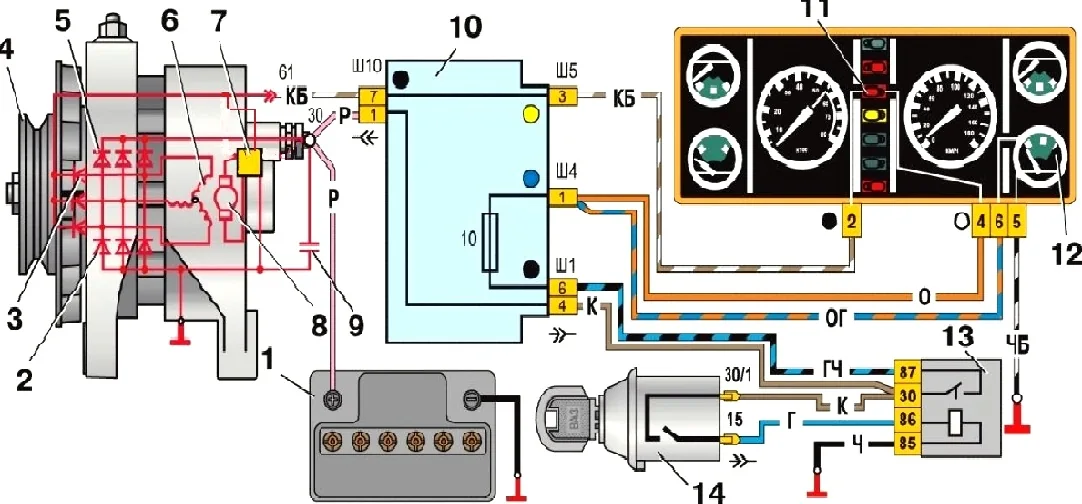

F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

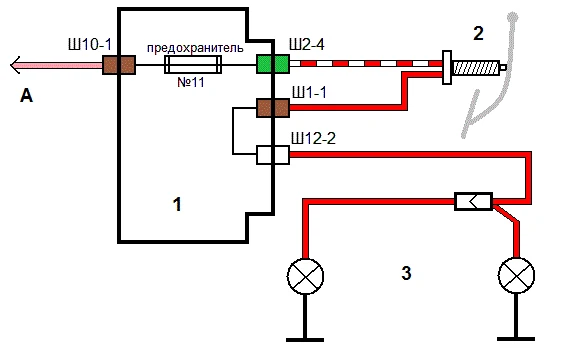

F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

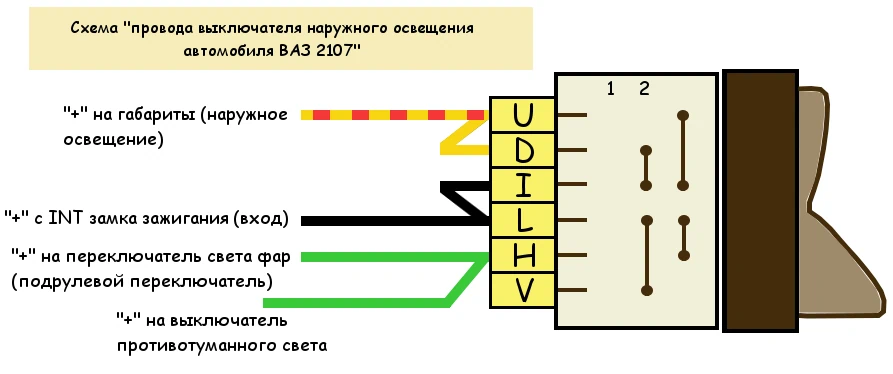

F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

реле в монтажном блоке ВАЗ-2107

*№ реле*	*Назначение*
1	Реле включения обогрева заднего стекла
2	Реле включения очистителей и омывателей фар
3	Реле включения звуковых сигналов (установлена перемычка)
4	Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется)

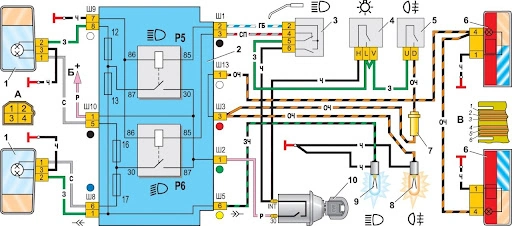

5	Реле включения дальнего света фар
6	Реле включения ближнего света фар

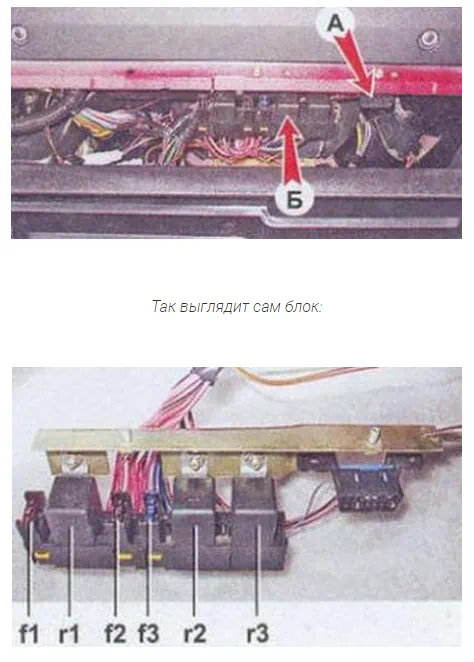

Блок предохранителей и реле в салоне ВАЗ-2107 инжекторная

блок находится за бардачком

№ реле/ преда	*ток*	*Назначение*
F1	7,5А	Предохранитель цепи главного реле
F2	7,5А	Предохранитель ЭБУ
F3	15А	Предохранитель бензонасоса
R1	—	Главное реле
R2	—	Реле топливного насоса
R3	—	Реле электровентилятора

Расположение диагностического разъёма в ВАЗ 2107 инжектор

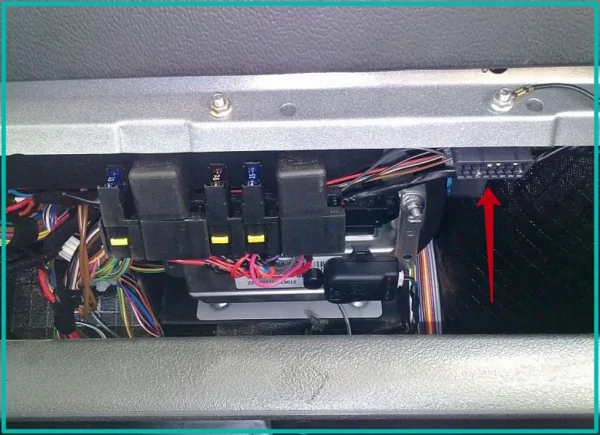

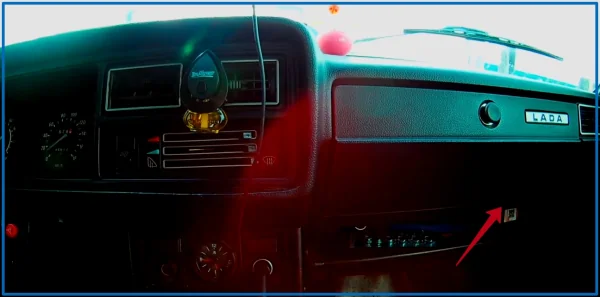

Разъём диагностики находится с правой стороны под бардачком, на фото показан стрелкой

2107 фото расположения разъёма диагностики

Где находится кнопка валет в ВАЗ 2107

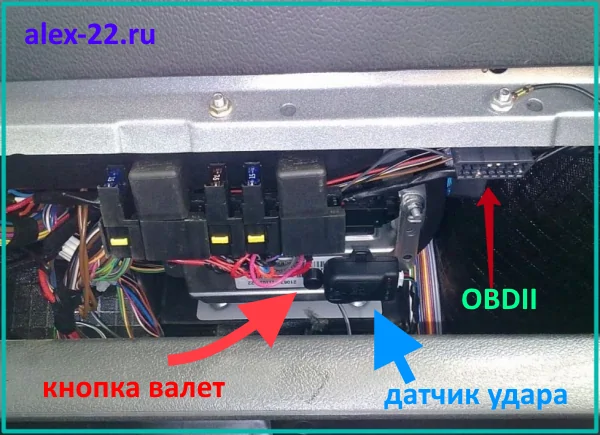

Кнопка валет служит для настройки и аварийного снятия с охраны сигнализации без брелка, последовательность действий для аварийного снятия смотрите в руководстве пользователя для вашей модели сигнализации. Установщик может поставить кнопку валет в любое место, но из практики чаще всего она бывает установлена возле диагностического разъёма, на фото показана стрелкой. Также чаще всего там же можно найти и датчик удара, на нём можно отрегулировать чувствительность на слабый и сильный удар.
