Киа seed 1 поколения, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Расположение и описание всех предохранителей и реле в Киа Сид первого поколения. Бензиновые и дизельные авто. Особенно выделим предохранитель прикуривателя 👇.

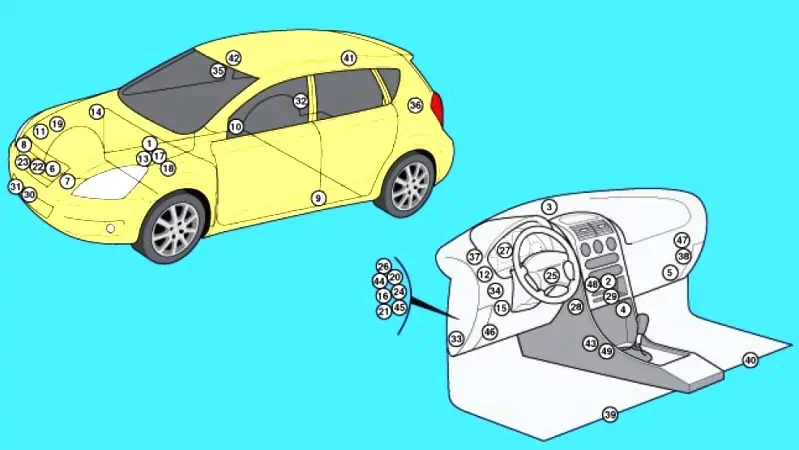

Киа seed 1 поколения, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, расположение всех блоков
1Электронный блок управления ABS
2Электронный блок управления кондиционером — в панели управления кондиционером /отопителем
3Датчик солнечного света (система кондиционирования) (с системой автоматического управления освещением)
4Блок управления электродвигателем вентилятора кондиционера/ отопителя – рядом с электродвигателем вентилятора
5Реле электродвигателя вентилятора кондиционера/ отопителя
6Датчик чистоты воздуха
7Датчик удара, левый
8Датчик удара, правый
9Боковой датчик удара, левый — верхняя часть центральной стойки
10Боковой датчик удара, правый — верхняя часть центральной стойки
11Звуковой сигнал противоугонной системы
12Резистор цепи возбуждения генератора
13Аккумуляторная батарея
14Блок управления системой поддержания скорости (круиз — контроль)
15Диагностический разъем (DLC)
16Реле электропривода стеклоподъемников-в блоке предохранителей/ реле под приборной панелью
17Электронный блок управления двигателем
18Блок предохранителей/ реле, моторный отсек 1
19Блок предохранителей/ реле, моторный отсек 2 (Дизель)
20Блок предохранителей/ реле, приборная панель
21Реле обогревателя заднего стекла — в блоке предохранителей/ реле под приборной панелью
22Звуковой сигнал (верхний)
23Звуковой сигнал (нижний)
24Электронный блок управления иммобилайзером (Дизель)
25Кольцевая антенна иммобилайзера — около замка зажигания
26Реле реостата подсветки комбинации приборов (с системой освещения в дневное время) — в блоке предохранителей/ реле под приборной панелью
27Блок управления комбинацией приборов
28Блок управления многофункциональным переключателем
29Многофункциональный блок управления — функции: Противоугонная система, центральный замок, лампы системы освещения в дневное время, электропривод стеклоподъемников, аварийная сигнализация, фары, обогреватель заднего стекла, обогреватель лобового стекла, лампы освещения салона, система контроля не пристегнутых ремней безопасности, реле задних габаритов, очиститель/ омыватель лобового стекла
30Датчик температуры окружающего воздуха — 1
31Датчик температуры окружающего воздуха — 2
32Блок управления системой парковки-за правой задней отделочной панелью
33Зуммер системы парковки
34Блок управления усилителем рулевого управления
35Датчик дождя
36Реле очистителя заднего стекла — за левой задней отделочной панелью
37Блок реле — функции: Звуковой сигнал противоугонной системы, центральный замок, обогреватель лобового стекла, противотуманные фонари, датчик дождя
38Фиксированный блок питания (система стоп-старт)
39Блок управления подогревом сиденья, лев. – под сиденьем
40Блок управления подогревом сиденья, прав. – под сиденьем
41Блок контроля неисправности ламп стоп — сигналов — за правой задней отделочной панелью
42Блок управления электроприводом люка
43Электронный блок управления SRS
44Реле задних габаритов — в блоке предохранителей/ реле под приборной панелью
45Реле привода задней двери-в блоке предохранителей/ реле под приборной панелью
46Электронный блок управления КПП
47Блок управления блокировкой селектора и/ или ключа зажигания
48Блок управления системы контроля давления в шинах
49Датчик перемещения/ ускорения

предохранители и реле в салоне Киа Сид первого поколения

В салоне автомобиля есть 1 основной блок предохранителей и 2 дополнительных блока реле

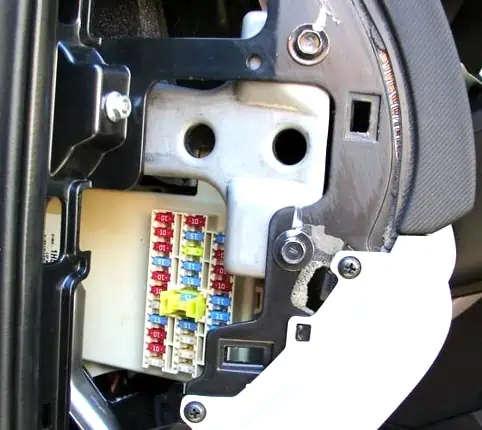

Блок предохранителей расположен с торца панели управления со стороны водителя, для доступа необходимо снять крышку.

Киа seed 1 поколения, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, расположение предохранителей в салоне

схема предохрантелей есть на внутренней стороне крышки блока, но мы покажем подробно с описанием

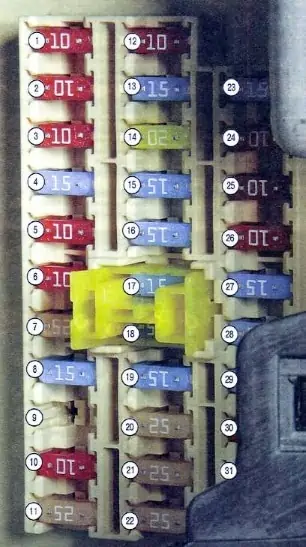

Киа seed 1 поколения, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, схема предохранителей в салоне
110А Реле стартера — START
210А Блок управления кондиционером — A/CON SW
310А Система обогрева наружных зеркал заднего вида — HTD MIRR
415А Обогрев сидений —  SEAT HTR
510А Кондиционер — A/CON
610А Лампы дальнего света — HEAD LAMP
725А Стеклоочиститель ветрового окна — FR WIPER
815А Стеклоочиститель двери задка — RR WIPER
915А Включение ближнего света фар в дневное время — DRL OFF
1010А Задние противотуманные фонари — RR FOG
1125А Блок управления стекло подъемниками — P/WDW LH
1210А Часы — CLOCK
1315А Предохранитель прикуривателя Киа Сид — C/LIGHTER
1420А Люк, реле блока управления зажигания — DR LOCK
1515А Реле обогревателя ветрового стекла — DEICER
1615А Стоп-сигналы — STOP
1715А Освещение салона — ROOM LP
1815А Аудиосистема, маршрутный компьютер — AUDIO
1915А Задняя 5-ая дверь — T/LID
2025А Блокировка электрических стеклоподъемников (правая сторона) — SAFETY P/WDW RH
2125А Блокировка электрических стеклоподъемников (левая сторона) — SAFETY P/WDW LH
2225А Электрические стеклоподъемники — P/WDW
2315А Розетка электрического питания — P/OUTLET
2410А Блок переключателей — T/SIG
2510А Контрольная лампа подушки безопасности — A/BAG IND
2610А Панель приборов — CLUSTER
2715А Подушка безопасности — A/BAG
2815А Блок управления дверями либо зажиганием — IGN1-A
2915А Передняя розетка электрического питания — RR P/OUTLET
3010А Задний правый габаритный фонарь — TAIL RH
3110А Задний левый габаритный фонарь — TAIL RH

Киа seed 1 поколения, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, схема предохранителей в салоне

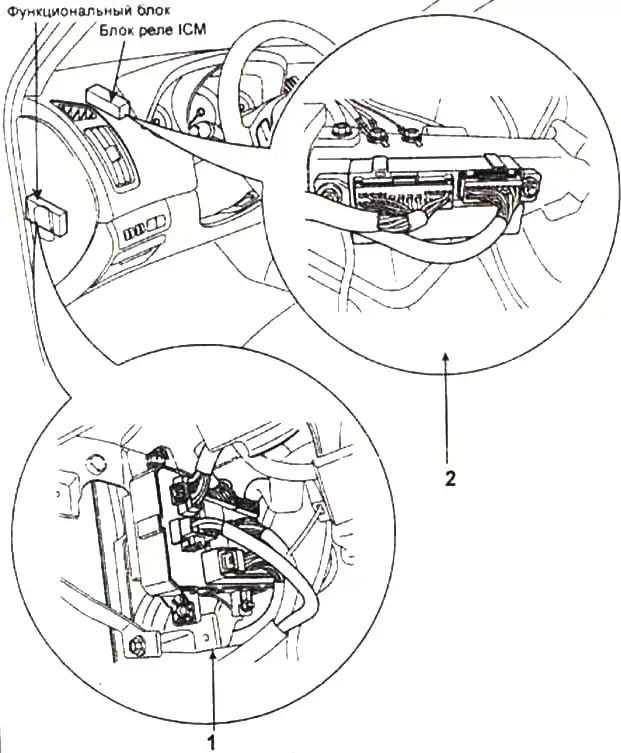

в этих блоках находятся -

  1. реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
  2. реле центральной блокировки замков, реле обогрева ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Предохранители и реле под капотом Киа Сид 1

в моторном отсеке установлен ещё один блок предохранителей и реле, существуют два варианта этого блока, также на дизельных автомобилях имеется ещё один блок.

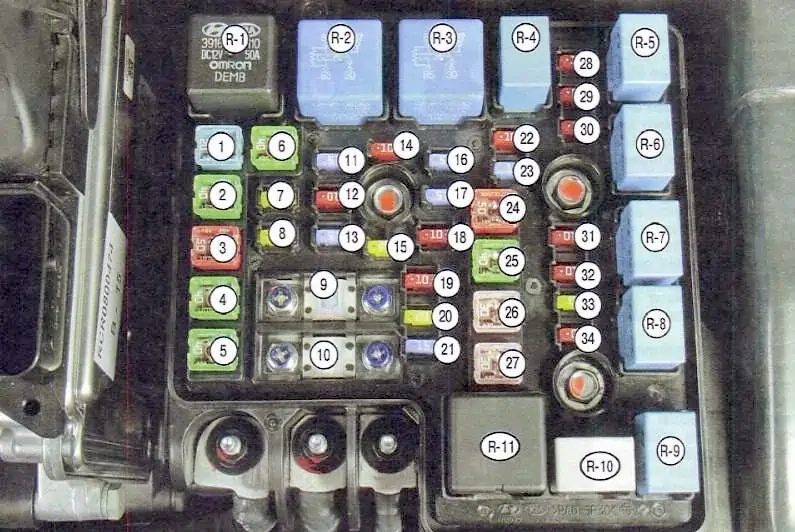

Вариант 1

Киа seed 1 поколения, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, схема предохранителей под капотом
120А АБС и ESP — ABS2
240А ABS и ESP
350А Электронный блок управления электрооборудованием салона — B+1
440А Обогрев зеркал заднего вида — RR HTD
540А Электро вентилятор — BLOWER
640А Электро вентилятор системы кондиционирования — C/FAN
720А Омыватель передних фар — H/LP WASHER
820А Резерв — SPARE
9125А Генератор — ALTERNATOR
1080А Электро усилитель рулевого управления — MDPS
1115А Передние противотуманные фары — FR FOG
1210А Кондиционер — A/CON
1315А Аварийная сигнализация —  HAZARD
1410А Резерв — SPARE
1520А Резерв — SPARE
1615А Топливный насос — F/PUMP
1715А Резерв — SPARE
1810А Блок управления двигателем — ECU1
1910А Блок управления двигателем — ECU2
2020А Блок управления двигателем — ECU3
2115А Топливные форсунки, система кондиционирования — INJ
2210А Датчики — SNSR2
2315А Звуковой сигнал — HORN
2450А Электронный блок управления электрооборудованием салона — B+2
2540А Стартер, выключатель (замок) зажигания — ING2
2630А Выключатель (замок) зажигания — IGN1
2730А Главное реле —  ECU
2810A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS
2910A Система зажигания — ECU2
3010A Выключатель лампы света заднего хода — B/UP
3110A Ближний свет правой передней фары — H/LP LO RH
3210A Ближний свет левой передней фары — H/LP LO LH
3320A Дальний свет фар — H/LP HI
3410A Датчики — SNSR1
R1Реле электро вентилятора системы охлаждения (малая скорость вращения) — C/FAN2
R2Реле электро вентилятора системы охлаждения (высокая скорость вращения) — C/FAN1
R3Реле стартера — START
R4Реле топливного насоса — F/PUMP
R5Реле кондиционера — A/CON
R6Реле ближнего света фар — H/LP LO
R7Реле звукового сигнала — HORN
R8Реле дальнего света фар — H/LP HI
R9Реле заднего противотуманного фонаря — FOG LP
R10Реле стеклоочистителя —  WIPER
R11Главное реле — MAIN

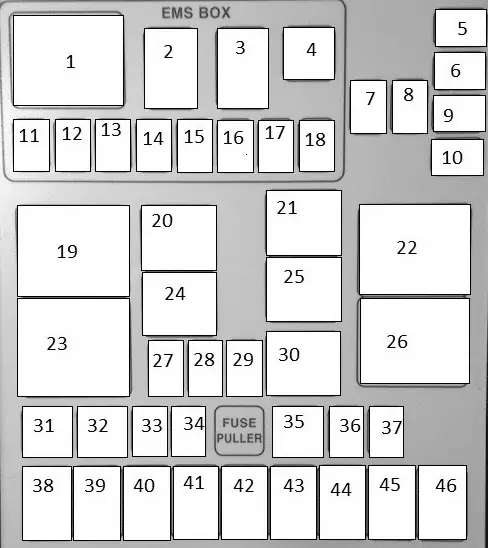

вариант 2

Киа seed 1 поколения, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, схема предохранителей под капотом
  1. Главное реле
  2. Кондиционер
  3. Топливный насос
  4. Блок управления двигателем
  5. ABS и ESP
  6. Выключатель ламп заднего хода
  7. Резерв
  8. Резерв
  9. Главное реле
  10. Резерв
  11. Датчики
  12. Блок управления двигателем
  13. Датчики
  14. Резерв
  15. Топливные форсунки,система кондиционера.
  16. Кондиционер
  17. Блок управления двигателем
  18. Топливный насос
  19. Электро вентилятор
  20. Реле дальнего света
  21. Звуковой сигнал
  22. Высокая скорость вентилятора
  23. Реле стартера
  24. Задние противотуманки
  25. Стекло очиститель
  26. Малая скорость вентилятор
  27. Ближний левый свет
  28. Ближний правый свет
  29. Резерв
  30. Реле ближнего света
  31. ABS ESP
  32. ABS ESP
  33. Передние противотуманные фары
  34. Резерв
  35. Блок электроники салон
  36. Резерв
  37. Звуковой сигнал и его реле
  38. Электро усилитель руля
  39. Стартер и замок зажигания
  40. Обогрев зеркал
  41. Вентилятор (кондиционера)
  42. Электро вентилятор
  43. Генератор
  44. Замок зажигания
  45. Электро блок управления салоном
  46. Резерв

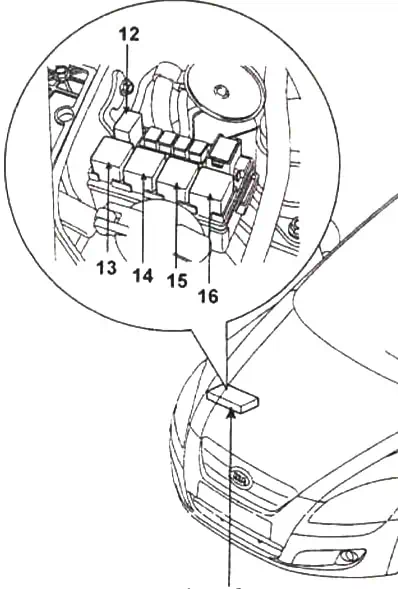

дополнительный блок предохранителей и реле на дизелях

Киа seed 1 поколения, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, схема предохранителей под капотом дизель
  • 12 — реле обогревателя топливного фильтра
  • 13 — реле #3 обогревателя PTC (охлаждающей жидкости)
  • 14 — реле #2 обогревателя PTC
  • 15 — реле # 1 обогревателя PTC
  • 16 — реле свечей накаливания
