Все предохранители и реле Kia Rio 3 поколения, 2011 - 2016 годов выпуска.
Как и во всех других, в этом автомобиле имеется два блока предохранителей, в салоне и под капотом.
Блок предохранителей и реле в салоне KIA RIO 2011 - 2016

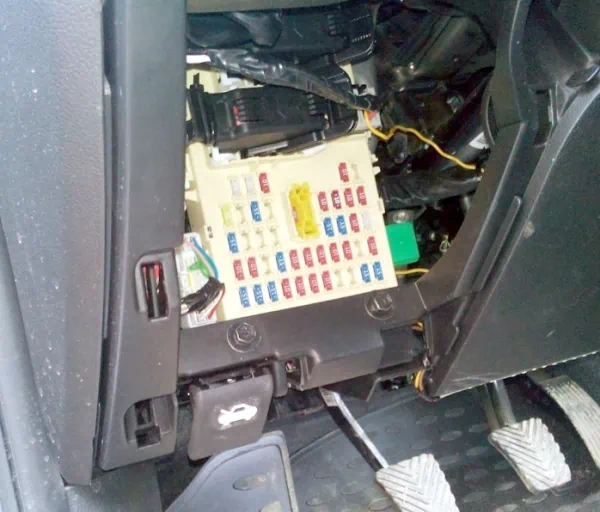

Предохранители в салоне показаны на фото

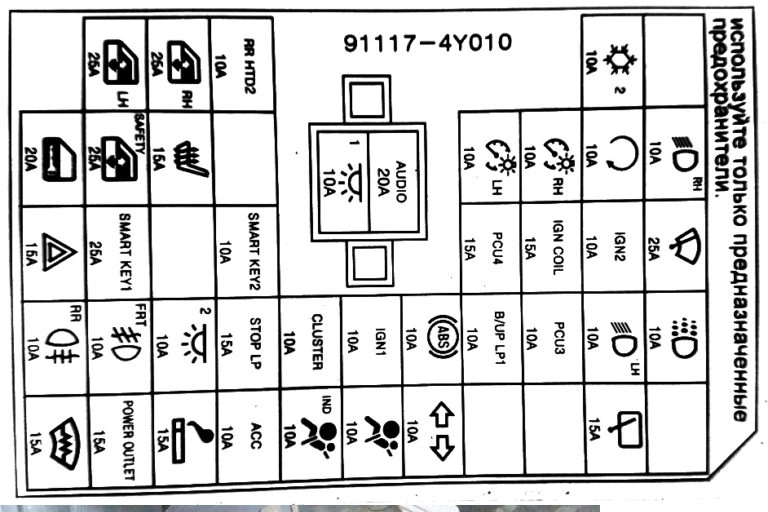

С обратной стороны крышки блока предохранителей есть схема и очень правильная надпись - используйте только предназначенные предохранители. Она означает что нельзя устанавливать предохранители с большим номинальным током чем положено. Если после замены предохранитель снова сгорает, не устанавливайте предохранитель на больший ток, а обратитесь к автоэлектрику.
Расшифровка предохранителей в Киа Рио 3
| Номер/Сила тока, А | Наименование/Цвет | Назначение | ||
| 1 | 15 | FRT Deicer | Синий | Реле обогревателя зоны покоя щеток стеклоочистителя окна |
| 2 | 15 | P/OUTLET | Синий | Розетка для подключения дополнительного оборудования |
| 3 | 15 | C/UGHTER | Синий | Прикуриватель |
| 4 | 10 | ACC | Красный | Аудиостистема, блок ВСМ, блок управления системой электронного ключа |
| 5 | 10 | A/BAGIND | Красный | Сигнализатор отключения передней подушки безопасности |
| 6 | 10 | A/BAG | Красный | Блок управления системой безопасности SRS |
| 7 | 10 | — | Красный | Выключатель аварийной сигнализации |
| 8 | — | — | Резерв | |
| 9 | — | — | _ | Резерв |
| 10 | 15 | R/WPR | Синий | Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении) |
| 11 | — | — | Резерв | |
| 12 | 10 | RR | Красный | Реле заднего противотуманного фонаря |
| 13 | 10 | FRT | Красный | Реле передней противотуманной фары |
| 14 | 10 | ROOM 2 | Красный | Реле автоматического отключения освещения |
| 15 | 15 | STOP LP | Синий | Реле, выключатель стоп-сигналов, блок управления системой электронного ключа |
| 16 | 10 | CLUSTER | Красный | Комбинация приборов, блок ВСМ |
| 17 | 10 | IGN 1 | Красный | Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник |
| 18 | 10 | ABS | Красный | Гидроэлектронный модуль антиблокировочной системы, ABS, ESP |
| I 19 | 10 | B/UPLP | Красный | Выключатель фонаря света заднего хода |
| 20 | 10 | PCU | Красный | Блок управления двигателем, блок управления системой электронного ключа |
| 21 | 10 | H/LP LH | Красный | Левая блок-фара |
| 22 | 10 | DAY TIME RUNNING UGHT | Красный | Дневные ходовые огни |
| 23 | 15 | HAZARD | Синий | Реле аварийной сигнализации |
| 24 | 25 | SMKJ | Серый | Блок управления электронного ключа |
| 25 | — | Резерв | ||
| 26 | 10 | SMK.2 | Красный | Кнопка пуска и остановки двигателя |
| 27 | 15 | PCU | Синий | Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП) |
| 28 | 15 | IGN COIL | Синий | Катушки зажигания, конденсатор |
| 29 | 10 | IGN 2 | Красный | Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электростеклоподъемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ) |
| 30 | 25 | F/WPR | Серый | Очиститель ветрового стекла, подрулевой переключатель |
| 31 | 20 | DOOR LOCK | Желтый | Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ) |
| 32 | 25 | SAFETY P/WDW | Серый | Блокировка электрических стеклоподъемников |
| 33 | 15 | S/HEATER | Синий | Обогрев передних сидений |
| 34 | — | Резерв | ||
| 35 | 10 | ROOM 1 | Красный | Освещение салона, багажника, кондиционер |
| 36 | 20 | AUDIO | Желтый | Аудиосистема |
| 37 | 10 | TAILLH | Красный | Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов |
| 38 | 10 | TAIL RH | Красный | Правый задний фонарь, правая блок-фара, подсветка панели приборов |
| 39 | 10 | START | Красный | Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП) |
| 40 | 10 | H/LP RH | Красный | Правая блок-фара, комбинация приборов |
| 41 | 25 | P/WDW LH | Серый | Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника |
| 42 | 25 | P/WDW RH | Серый | Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника |
| 43 | 10 | RRHTD | Красный | Система обогрева наружных зеркал заднего вида |
| 44 | 10 | A/CON_2 | Красный | Кондиционер |
| 45 | — | — | — | Резерв |

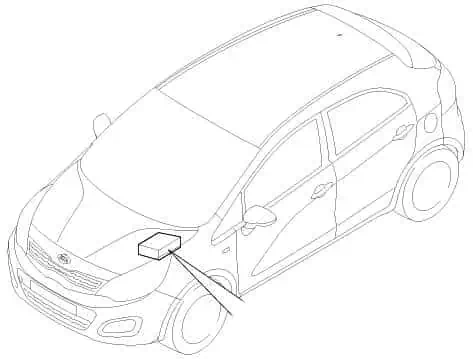

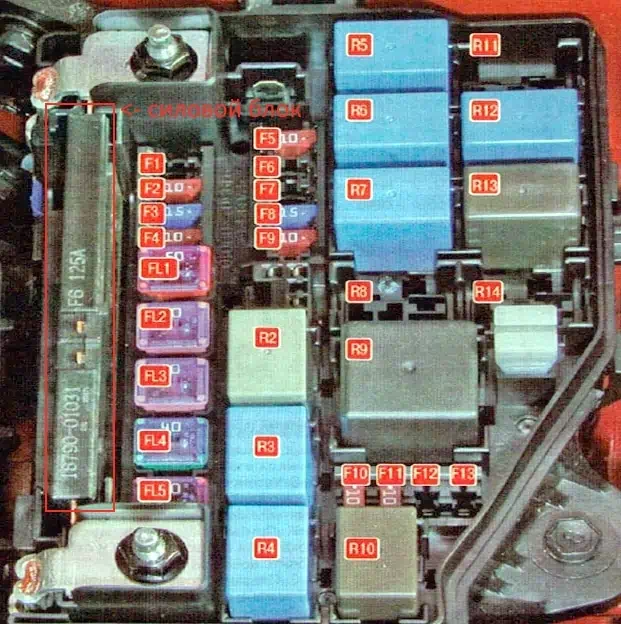

Предохранители и реле под капотом Киа Рио 3

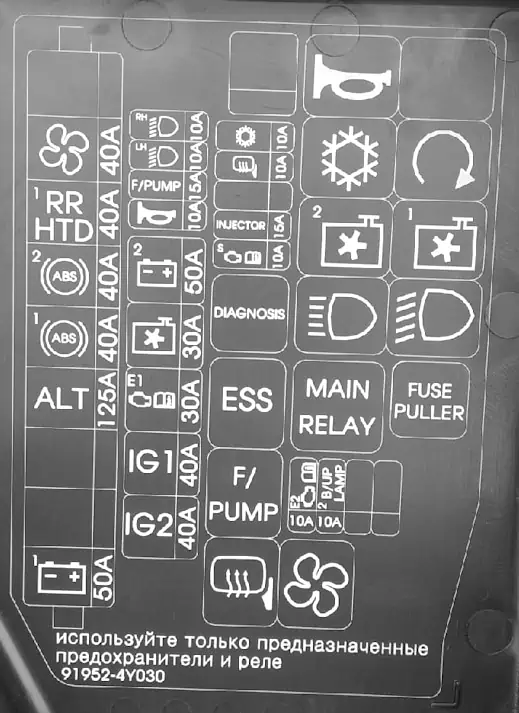

схема с другой стороны крышки блока предохранителей 91952-4Y030
Расшифровка предохранителей в блоке под капотом KIA RIO 3
| Номер | Сила тока, А | Цвет предохранителя/ плавкой | Защищаемая цепь |
| F1 | — | Резерв | |
| F2 | 10 | Красный | Реле обогрева наружных зеркал |
| F3 | 15 | Синий | Топливный насос (бензонасос) |
| F4 | 10 | Красный | Звуковой сигнал |
| F5 | 10 | Красный | Кондиционер |
| F6 | — | Резерв | |
| F7 | Резерв | ||
| F8 | 15 | Синий | Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения |
| F9 | 10 | Красный | Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора |
| F10 | 10 | Красный | Блок ТСМ |
| F11 | 10 | Красный | Лампы света заднего хода |
| F12 | — | — | Резерв |
| F13 | Резерв | ||
| FL1 | 50 | Красный | Распределительная коробка панели приборов |
| FL2 | 30 | Розовый | Реле вентилятора охлаждения двигателя (высокая, низкая скорость) |
| FL3 | 30 | Розовый | Реле блока управления двигателем |
| FL4 | 40 | Синий | Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа) |
| FL5 | 50 | Красный | Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа) |
| R1 | — | — | Резерв |
| R2 | ““ | Реле системы предупреждения об экстренном торможении | |
| R3 | — | — | Реле бензонасоса |
| R4 | Реле обогрева наружных зеркал заднего вида | ||
| R5 | — | Реле звукового сигнала | |
| R6 | — | Реле кондиционера | |
| R7 | Реле вентилятора (низкая скорость) | ||
| R8 | — | — | Резерв |
| R9 | Реле электронного блока управления двигателем | ||
| R10 | Реле вентилятора отопителя | ||
| R11 | — | — | Резерв |
| R12 | — | Реле выключателя блокировки зажигания | |
| R13 | — | — | Реле вентилятора (высокая скорость) |
| R14 | — | Резерв |
Расшифровка реле в блоке под капотом Киа Рио 3
| № | Сила тока, А | Защищаемая цепь |
| 1 | 50 | Распределительная коробка панели приборов, реле задних фонарей |
| 2 | Резерв | |
| 3 | Резерв | |
| 4 | 125 | Генератор |
| 5 | 40 | Блок ABS, диагностический разъем |
| 6 | 40 | Блок ABS |
| 7 | 40 | Реле обогрева заднего стекла |
| 8 | 40 | Реле вентилятора печки |
| 9 | — | Резерв |
