Все предохранители и реле в Kia Rio 2 поколения 2006, 2007, 2008, 2009, 2010, 2011 годов выпуска.
Также на фото показано расподожение диагностического разъёма
Все предохранители и реле в этой машине расположены в двух блоках, в салоне и под капотом.
Предохранители в салоне KIA RIO 2.

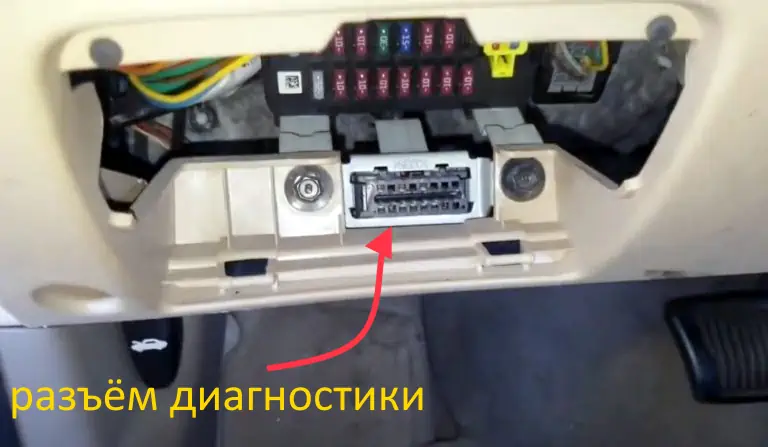

Блок предохранителей расположен в нижней части панели, со стороны водителя, слева от руя. Блок закрыт крышкой, на внутренней стороне крышки есть схема предохранителей. В нише расположен и разъем диагностики OBD2. Там же находятся и запасные предохранители, на фото ниже.

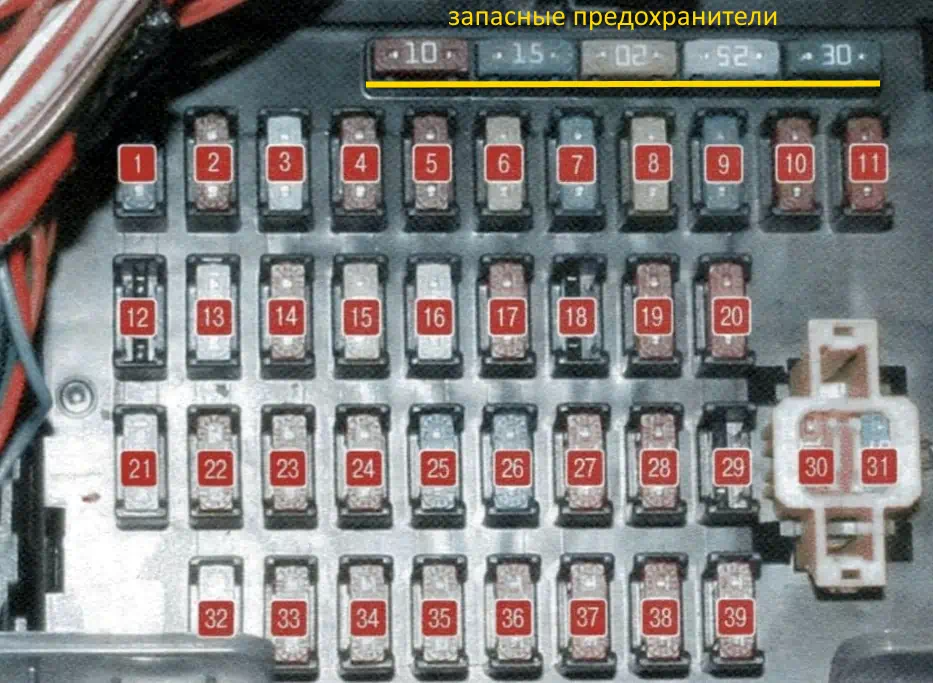

схема предохранителей в салоне Киа Рио 2
| 1 | 15А RR WIPER Задний дворник |
| 2 | 10А H/LP Лампы левой фары |
| 3 | 25А FR WIPER передний дворник |
| 4 | 10А BLOWER Вентилятор отопителя (печки) |
| 5 | 10А H/LP (RH) Лампы правой фары |
| 6 | 20А S/ROOF Люк в крыше |
| 7 | 15А STOP LP Стоп-сигнал |
| 8 | 20А C/DR LOCK Центральный замок |
| 9 | 15А IGN COIL Катушка зажигания |
| 10 | 10А ABS Анти блокировочная система тормозов |
| 11 | 10А B/UPLP Фонарь света заднего хода |
| 12 | не используется |
| 13 | 25А C/LIGHTER Предохранитель прикуривателя Киа Рио 2 |
| 14 | 10А FOLD’G Привод складывания наружных зеркал заднего вида |
| 15 | 20А HTR SEAT Обогрев сидений |
| 16 | 25А AMP Усилитель |
| 17 | 10А FR FOG LP Противотуманные фары |
| 18 | 10А DRL Фары для дневной езды |
| 19 | 10А ECU Система управления двигателем |
| 20 | 10А CLUSTER Панель приборов |
| 21 | 25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона) |
| 22 | 10А AUDIO Аудиосистема, маршрутный компьютер |
| 23 | 10А RR FOG LP Задний противотуманный фонарь |
| 24 | 10А IGN Выключатель (замок зажигания) |
| 25 | 30А HTD GLASS Обогрев заднего стекла |
| 26 | 15А A/BAG Подушка безопасности |
| 27 | 10А TCU Блок управления автоматической коробкой передач |
| 28 | 10А SNSR Датчики |
| 29 | SPARE — Резерв |
| 30 | 10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
| 31 | 15А AUDIO Аудиосистема |
| 32 | 25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона) |
| 33 | 10А HTD MIRR Система обогрева наружных зеркал заднего вида |
| 34 | 10А TAIL LP(LH) Левый задний габаритный огонь |
| 35 | 10А TAIL LP(RH) Правый задний габаритный огонь |
| 36 | 10А HAZARD Аварийная сигнализация |
| 37 | 10А T/SIG LP Фонари указателей поворота |
| 38 | 10А A/BAG IND Контрольная лампа подушки безопасности |
| 39 | 10А START Красный Реле стартера |

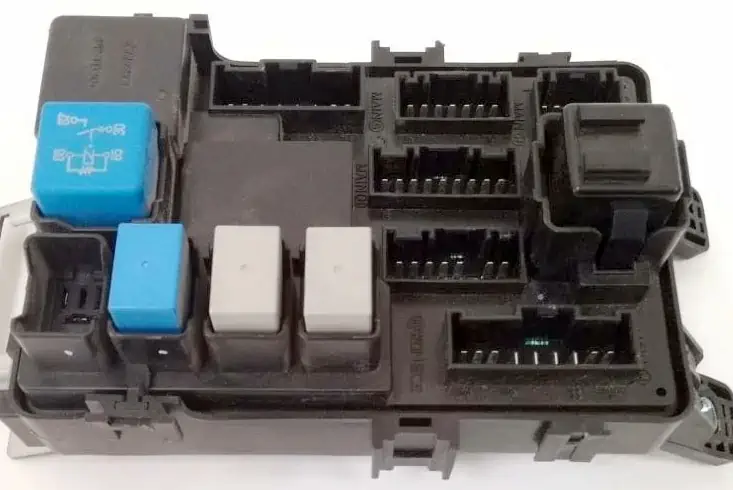

На задней стороне блока расположены некоторые реле: аварийной сигнализации и указателей поворота, реле звукового сигнала. В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами.

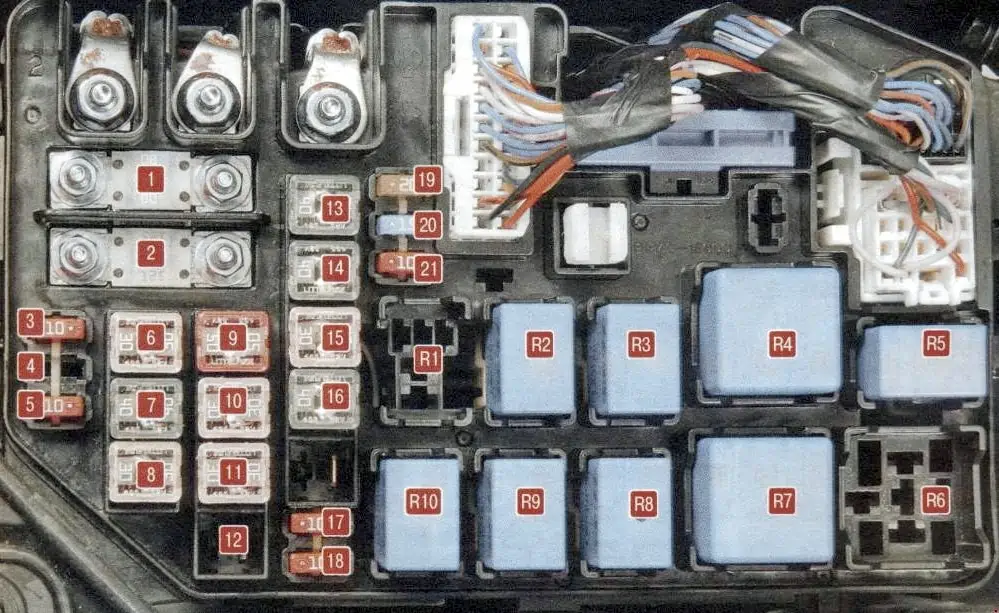

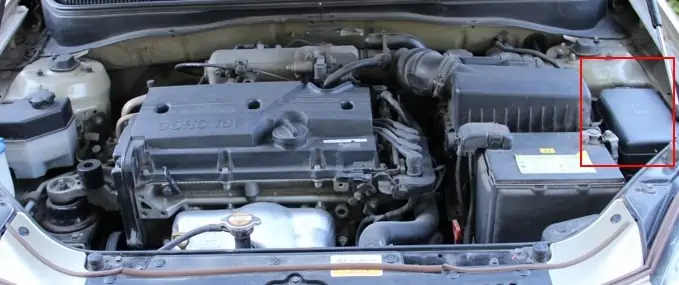

Предохранители и реле под капотом Киа Рио 2
| 1 | 80А MDPS Электроусилитель рулевого управления |
| 2 | 125/150А MIN Генератор |
| 3 | 10А ECUB Блок управления двигателем |
| 4 | 10А ECUD Блок управления двигателем |
| 5 | 10А HORN Звуковой сигнал |
| 6 | 30А IGN1 Выключатель (замок) зажигания |
| 7 | 40А IGN2 Стартер, выключатель (замок) зажигания |
| 8 | 30А BATT2 Генератор, аккумуляторная батарея |
| 9 | 50А BATT1 Генератор, аккумуляторная батарея |
| 10 | 30А ECUA Блок управления двигателем |
| 11 | 30А RAD Электро вентилятор радиатора |
| 12 | 30А COND Электро вентилятор конденсора |
| 13 | 40А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 14 | 40А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 15 | 30А P/WDW Электро стекло подъемники |
| 16 | 40А BLOWER Реле электро вентилятора радиатора |
| 17 | 10А A/CON 1 Кондиционер |
| 18 | 10А A/CON 2 Кондиционер |
| 19 | 20А ECUC Блок управления двигателем |
| 20 | 15А INJ Топливные форсунки, система кондиционера |
| 21 | 10А SNSR Датчики |
На дизелях рядом с этим блоком стоит ещё один блок

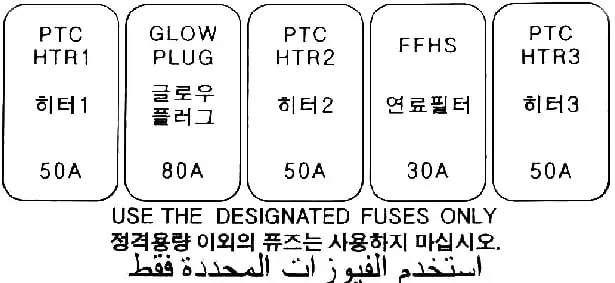

| PTC HTR 1 | 50А Обогреватель РТС |
| GLOW PLUG | 80А Свеча накаливания |
| PTC HTR 2 | 50А Обогреватель РТС |
| FFHS | 30А Подогрев топливного фильтра |
| PTC HTR 3 | 50А Обогреватель РТС |
