Блоки предохранителей и реле kia rio

Киа Рио 1 поколения, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска

Все предохранители и реле в Kia Rio 1 поколения, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска
Расположение блоков предохранителей и реле, фото.

Блок предохранителей в салоне Киа Рио первого поколения.

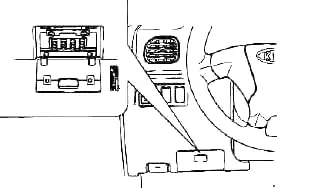

Блок предохранителей и реле в салоне автомобиля расположен в нижней части со стороны водителя, ниже фото.

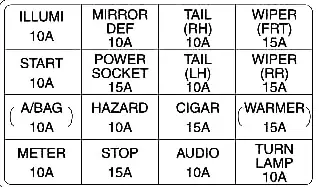

Киа Рио 1 поколения, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска расположение блока предохранителей в салоне Киа Рио 1 поколения, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска схема на крышке блока предохранителей в салоне
A/BAG10А Надувная подушка безопасности
TURN LAMP10А Лампа указателя поворота
METER10А Комбинация приборов, лампа заднего хода, предупредительный звуковой
ILLUMI10А Подсветка выключателя
POWER SOCKET15А Лампа багажного отсека, розетка электропитания
HAZARD15А Лампа аварийной сигнализации
STOP15А Лампа стоп-сигнала, АБС
TAIL (RH)10А Лампа габаритного света (правая задняя/ левая передняя), подсветка
TAIL (LH)10А Лампа габаритного света (левая задняя/ правая передняя)
CIGAR15А Предохранитель прикуривателя Киа Рио 1
AUDIO10А Аудиосистема, электропривод зеркала заднего вида
WIPER (FRT)15А Стеклоочиститель, омыватель (передний), люк
WIPER (RR)15А Стеклоочиститель (задний). Омыватель (задний)
(WARMER)15А Обогрев переднего сидения
MIRROR DEF10А Обогреватель наружного зеркала заднего вида
START10А Блок управления двигателем, блок ЕСАТ

Реле в салоне Киа Рио 1

расположен блок реле там же, рядом с предохранителями

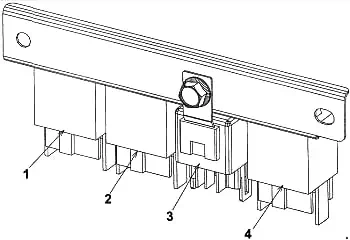

Киа Рио 1 поколения, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска расположение и схема реле в салоне, реле вентилятора печки, реле обогрева стекла, реле поворотов, реле сигнала
  1. Реле вентилятора системы охлаждения
  2. Реле обогревателя заднего стекла
  3. Реле поворотов и аварийной сигнализации
  4. Реле звукового сигнала

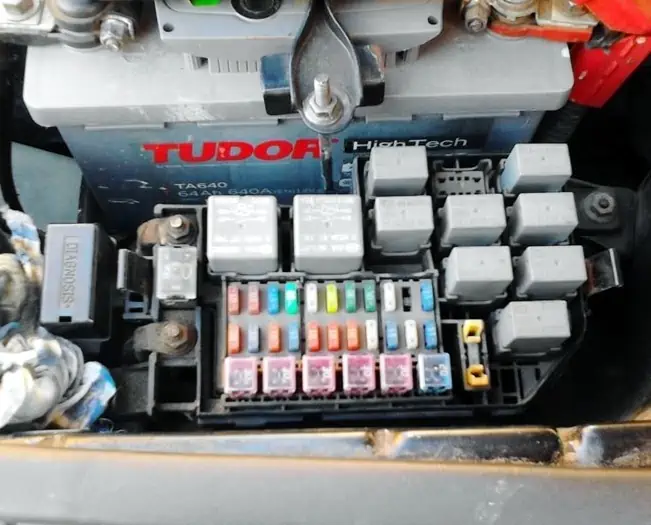

Блоки предохранителей и реле под капотом Киа Рио первого поколения

Находятся они возле аккумулятора под крышкой

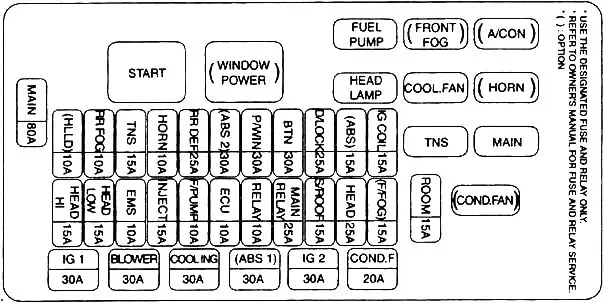

Киа Рио 1 поколения, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска расположение и схема предохранителей и реле под капотом, Задние противотуманные фонари, Передние противотуманные фары, Вентилятор радиатора, центральный замок, предохранитель фар
Киа Рио 1 поколения, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска расположение и схема предохранителей и реле под капотом
ABS15А ABS
PR FOG10А Задние противотуманные фонари
F/FOG15А Передние противотуманные фары
MAIN80А Аккумуляторная батарея без подзарядки
IG130А Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10А, AUDIO 10А, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A
BLOWER30А Отопитель
COOLING30А Вентилятор системы охлаждения
ABS 130А АБС
COND. FAN20А Вентилятор конденсатора
HEAD-HI15А Лампа дальнего света
HEAD-LOW15А Лампа ближнего света
EMS10А Датчики двигателя
INJECT15А Инжектор, датчик кислорода
F/PUMP10А Топливный насос
ECU10А Блок управления двигателем, блок ЕСАТ. главное
RELAY10А Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, пампа фары (для автомобилей, оборудованных надувной подушкой безопасности)
HLLD10А Регулировка угла наклона света фар
MAIN RELAY25А Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10А, INJECT 15А, F/PUMP 10А, ECU 10А
S/ROOF15А Люк
HEAD25А Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15А, HEAD-LOW 15А
IG230А Управление двигателем
TOS15А Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
HORN10А Звуковой сигнал
RRDEF25А Обогреватель заднего стекла
ABS 230А АБС
P/WIN30А Электрический стеклоподъемник
BTN30А Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15А, HAZARD 15А
D/LOCK25А Центральный замок дверей
IG COIL15А Катушка зажигания
ROOM15А Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал
