Все предохранители и реле Kia Cerato 1 поколения, 2004 - 2009 года выпуска. В Америке машина называлась Kia Forte.



Блок предохранителей и реле в салоне KIA CERATO

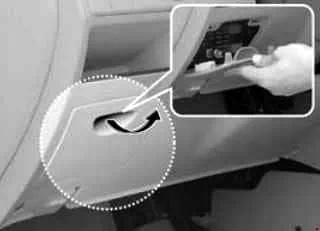

Блок предохранителей и реле в салоне автомобиля расположен, как и у других моделей Киа и Хундай, в нижней части панели управления со стороны водителя. Блок в панели управления, закрыт крышкой. Открывается просто, на фото ниже.

kia cerato forte первого поколения 2004, 2005, 2006, 2007, 2008, 2009 расположение блока предохранителей

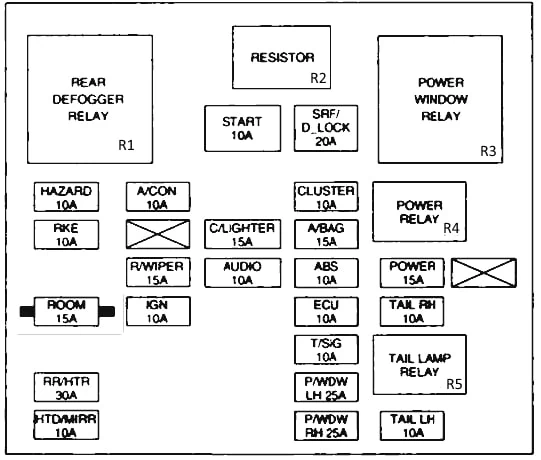

Схема предохранителей и реле в салоне Kia Cerato / Forte



cerato / forte 2004, 2005, 2006, 2007, 2008, 2009 схема блока предохранителейв салоне

START10А предохранитель стартера
SRF/D LOCK20А Люк и центральный замок
RR FOG10А Задний противотуманный фонарь
HAZARD10А Аварийная сигнализация
A/ CON10А Кондиционер
CLUSTER10А BCM, панель приборов (IND.), модуль управления кондиционером
RKE10А Бесключевой доступ
S/ HTR20А Обогрев сидений
C/ LIGHTER15А Предохранитель прикуривателя Киа Церато 1
A/ BAG15А Подушки безопасности
R/ WIPER15А Задний дворник
AUDIO10А Музыка, радио, магнитола
ABS10А система АБС
POWER15А Дополнительная розетка
ROOM15А Освещение салона
IGN10А Зажигание
ECU10А Блок управления двигателем
TAIL RH10А Габариты правые
T/ SIG10А Повороты
RR/ HTR30А Обогрев заднего стекла
P/ WDW LH25А Стеклоподъёмник водителя
HTD/ MIRR10А Обогрев зеркал
P/WDW RH25А Стеклоподъёмник правый
TAIL LH10А Левый габарит
тип всех ламп в Киа Церато
RR/HTRR1 Реле обогрева заднего стекла
RESISTORR2 Резистор
P/WDWR3 Реле стеклоподъёмников
ACC/ PWRR4 Вспомогательное оборудование/ Реле розетки 12 вольт
TAILR5 Реле габаритов


Предохранители и реле под капотом Киа Церато 1

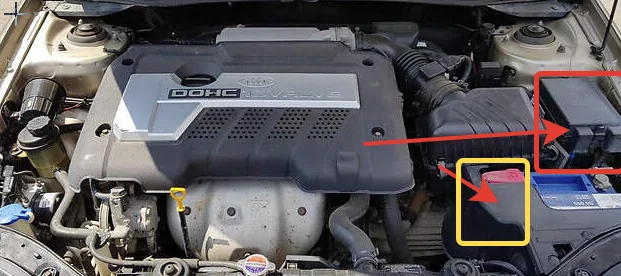

Под капотом Киа Церато находится основной блок, который на фото обведен красным цветом и дополнительный (для дизельных двигателей), который обведен желтым цветом.



cerato / forte 2004, 2005, 2006, 2007, 2008, 2009 расположение предохранителей под капотом бензин и дизель

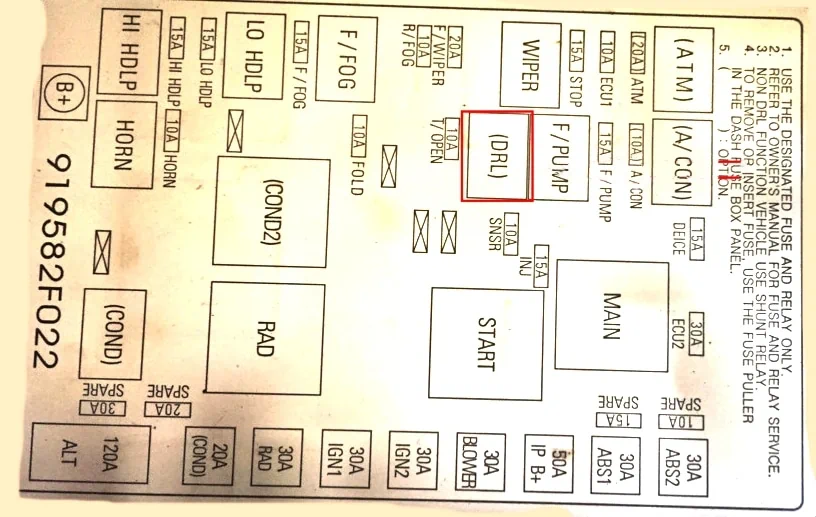

cerato / forte 2004, 2005, 2006, 2007, 2008, 2009 схема предохранителей под капотом бензин и дизель

ECU110A Блок управления двигателем
STOP15A Стоп-сигнал
F/WIPER20A Передний стеклоочиститель
R/FOG10A Задний противотуманный фонарь
F/FOG15A Передние противотуманные фары
LO FHDLP15A Ближний свет фар
HI HDLP15A Дальний свет фар
A/CON10A Система кондиционера
F/PUMP15A Топливный насос
T/OPEN10A Открывание крышки багажника
SAFTY P/WINDOW20A Модуль защиты стекло подъемника
HORN10A Звуковой сигнал
INJ15A Инжектор
SNSR10A Сенсор кислорода
ECU230A Блок управления двигателем
SPAREЗапасной предохранитель
ABS30A Анти блокировочная система
BLOWER30A Вентилятор
IGN30A Замок зажигания
RAD30/40A Вентилятор радиатора
COND20A Реле вентилятора конденсатора
ALT120/140A Генератор
Реле
ATMБлок управления автоматической коробки передач
WIPERРеле стеклоочистителя
F/FOGРеле передних противотуманных фар
LO HDLPРеле фары (ближний свет)
HI HDLPРеле фары (дальний свет)
A/CONРеле кондиционера
F/PUMPРеле топливного насоса
DRLРеле фонарей для светлого времени суток
COND2Реле вентилятора конденсатора
HORNРеле звукового сигнала
MAINГлавное реле
STARTРеле стартера
RADРеле вентилятора радиатора
CONDРеле вентилятора конденсатора

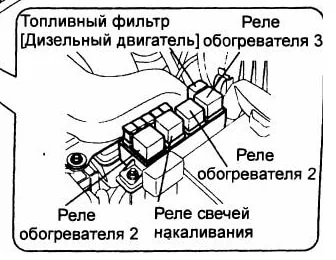

cerato / forte 2004, 2005, 2006, 2007, 2008, 2009 схема предохранителей под капотом дизель, реле свечей накаливания

F/HEATER30А Подогрев топливного фильтра
HEATER 340А Нагреватель 3
HEATER 240А Нагреватель 2
GLOW60А Свеча накаливания
HEATER 140А Нагреватель 1
