Расположение предохранителей в Гранте
"ПРЕДПИСАНИЕ № 8-15 На автомобилях ЛАДА ГРАНТА, выпущенных в период с 04.07.2014 г. по 19.01.2015 г. может проявиться проблема в виде «не запускается двигатель, перегорел предохранитель F1 в монтажном блоке»…"
Если это ваш случай - завод рекомендует выполнить обновление программы блока управления двигателем у официального диллера. Звучит странно, но это помогает.
Если это ваш случай - завод рекомендует выполнить обновление программы блока управления двигателем у официального диллера. Звучит странно, но это помогает.
Все предохранители и реле Лада Гранта, Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма, ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годов выпуска.

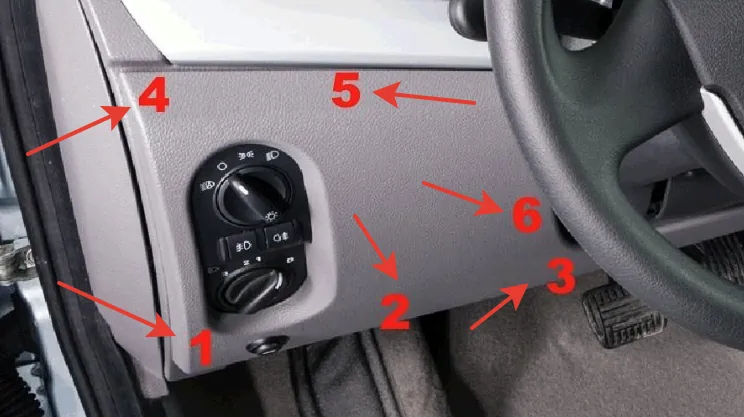

Большинство предохранителей расположены в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.
Чтобы открыть крышку блока предохранителей необходимо потянуть за нижний левый угол крышки

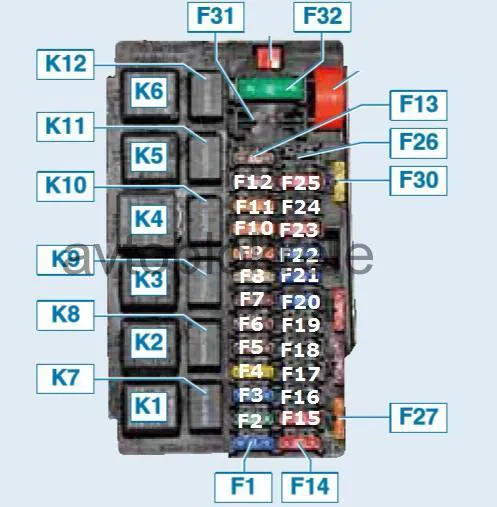

Схема расположения предохранителей и реле в салонном блоке предохранителей (выпуск с 2011 года).
Кликайте на интересующий элемент в таблице и появится фото с расположением этого предохранителя
| № | Ток, А | Защищаемые цепи |
| F1 | 15 | Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки |
| F2 | 30 | Элсктростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель, подушка безопасности |
| F5 | 7,5 | Реле (клемма 15) |
| F6 | 7.5 | Фонарь заднего хода гранты + тип лампы заднего хода |
| F7 | 7,5 | Электронный блок управления двигателем |
| F8 | 25 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля + тип ламп габаритов |
| F10 | 5 | Лампы габаритного света с левой стороны + тип ламп габаритов |
| F11 | 5 | Фонарь заднего противотуманного света + тип ламп ПТФ |
| F12 | 7,5 | Лампа ближнего света правой блок-фары + тип ламп фар |
| F13 | 7,5 | Лампа ближнего света левой блок-фары + тип ламп фар |
| F14 | 10 | Лампа дальнего света правой фары + тип ламп фар |
| F15 | 10 | Лампа дальнего света левой фары + тип ламп фар |
| F16 | Запасной |
| F17 | Запасной | |
| F18 | Запасной | |
| F19 | Запасной | |
| F20 | 15 | Звуковой сигнал, предохранитель прикуривателя гранта, замок багажного отделения, диагностический разъем |
| F21 | 15 | Топливный насос, предохранитель бензонасоса гранты. |
| F22 | 15 | Блок дистанционного управления центральным замком |
| F23 | 10 | Лампы дневных ходовых огней + тип ламп ДХО |
| F24 | Запасной | |
| F25 | 10 | Плафон освещения салона, сигналы торможения + тип ламп |
| F26 | Запасной | |
| F27 | Запасной | |
| F28 | Запасной | |
| F29 | Запасной | |
| F30 | Запасной | |
| F31 | Запасной | |
| F32 | 30 | Электроусилитель рулевого управления*, климатическая установка (предохранитель кондиционера гранта) |
Описание реле в салонном блоке
| № | Наименование | что включает |
| К1 | Реле вентилятора системы охлаждения | Электродвигатель вентилятора системы охлаждения |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Цепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева заднего стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота в блок-фарах, задних фонарях и боковых указателях поворота |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света фар | Блок-фары (дальний свет) |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 | Реле ближнего света фар | Блок-фары (ближний свет) |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 | Главное реле | Система управления двигателем |
| К12 | Реле топливного насоса | Топливный насос (бензонасос) |

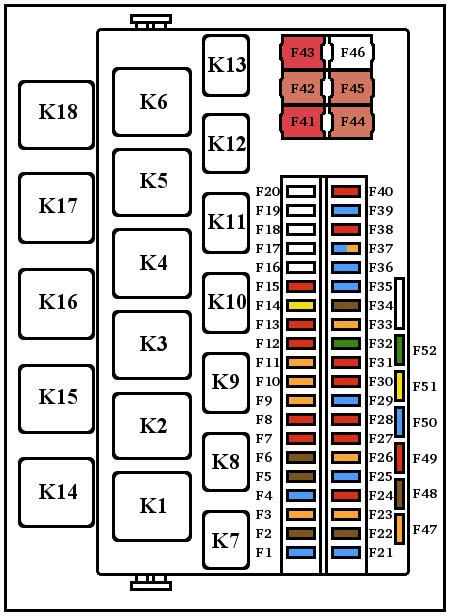

Схема расположения предохранителей и реле в салонном блоке (выпуск с 2017 года)
| F1 | 15А | Реле вентилятора радиатора минимальной скорости К18 (с кондиционером)
Реле вентилятора радиатора максимальной скорости К4 Реле муфты компрессора кондиционера К10 (с кондиционером) Контроллер системы управления двигателем Форсунки цилиндров (инжекторы) Катушка зажигания |
| F2 | 7,5А | Клапан заслонки впускной трубы (для 16-клап. ДВС 21127)
Клапан продува адсорбера Датчики кислорода Датчик фаз (ДПКВ,ДПРВ) Датчик массового расхода воздуха (MAF,ДМРВ) Селектор АМТ (в исполнении с контроллером АМТ) |
| F3 | 5А | Контроллер антиблокировочной системы тормозов/Контроллер системы курсовой устойчивости (ABS) |
| F4 | 15А | Контроллер управления системой надувных подушек безопасности (SRS,AirBag) |
| F5 | 7,5А | Реле стартера К2/Контроллер автоматической коробки передач
Разгрузочное реле выключателя зажигания К1 Реле обогрева заднего стекла Кб Реле обогрева сидений К13 (если есть) Реле обогрева ветрового стекла К14, блок управления электрообогревом ветрового стекла (в жирных комплектациях) Реле топливного насоса К12 (только питание РЕЛЕ) Контроллер системы управления двигателем Аудиосистема Контроллер электроусилителя рулевого управления Переключатель стеклоочистителя Терминальный блок «ЭРА-ГЛОНАСС» Выключатель педали тормоза и сцепления Комбинация приборов Блок управления системой блокировки дверей Датчик скорости |
| F6 | 5А | Обогрев зеркал |
| F7 | 10А | Дальний свет правого борта |
| F8 | 10А | Дальний свет левого борта |
| F9 | 5А | Габаритные огни правого борта |
| F10 | 5А | Габаритные огни левого борта
Подсветка номера Освещение багажника Подсветка приборов и кнопок |
| F11 | 5А | Задние противотуманные огни |
| F12 | 10А | Ближний свет правого борта |
| F13 | 10А | Ближний свет левого борта |
| F14 | 20А | Центральный блок кузовной электроники
Очиститель заднего стекла (в вариантном исполнении) Омыватель ветрового стекла Очиститель ветрового стекла Подрулевой переключатель стеклоочистителей |
| F15 | 10А | Очиститель заднего стекла
Омыватель заднего стекла |
| F16 | 7,5A | Свет заднего хода
Указатели поворота Блок управления системой парковки (в вариантном исполнении) |
| F17 | 5А | Блок управления системой блокировки дверей |
| F18 | 15A | Выключатель привода замка багажника
Реле управления приводом замка багажника Освещение багажника Блок управления системой блокировки дверей |
| F19 | РЕЗЕРВ | |
| F20 | РЕЗЕРВ | |
| F21 | 15А | Электродвигатель топливного насоса |
| F22 | 7,5А | Выключатель сигнала торможения |
| Сигналы торможения | ||
| Дополнительный сигнал торможения | ||
| F22 | 7,5А | Контроллер антиблокировочной системы тормозов/Контроллер системы курсовой устойчивости |
| Контроллер АМТ (в вариантном исполнении) | ||
| F23 | 5А | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 10А | Реле звукового сигнала К8 |
| Звуковой сигнал | ||
| F25 | 15А | Прикуриватель, розетка |
| F26 | 10А | Аудиосистема |
| Разгрузочное реле выключателя зажигания К1 | ||
| F27 | 10А | Противотуманная фара правого борта (в вариантном исполнении) |
| F28 | 10А | Противотуманная фара левого борта (в вариантном исполнении) |
| F29 | 15А | Обогрев передних сидений (в вариантном исполнении) |
| F30 | 10А | Дневные ходовые огни |
| F31 | 10А | Центральный блок кузовной электроники: указатели поворотов; питание блока кузовной электроники; дневные ходовые огни (в вариантном исполнении) |
| F32 | 30А | Центральный блок кузовной электроники: электростеклоподъемники; замки дверей и багажника; датчик дождя; плафон освещения вещевого ящика; плафон освещения багажника; блок освещения салона (в вариантном исполнении) |
| F33 | 5А | Модуль двери водителя |
| F34 | 7,5А | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F35 | 15А | Контроллер автоматической коробки передач (в вариантном исполнении) |
| Привод управления автоматической коробкой передач (в вариантном исполнении) | ||
| F36 | 15А | Аварийная сигнализация: реле К15; реле К16 (в вариантном исполнении) |
| F37 | 15А | Выключатель привода замка багажника |
| Реле управления приводом замка багажника | ||
| F37 | 15А | Освещение багажника |
| Блок управления системой блокировки дверей | ||
| 5А | Выключатель привода замка багажника | |
| Освещение багажника | ||
| 25А | Выключатель привода замка багажника | |
| Реле управления приводом замка багажника | ||
| Освещение багажника | ||
| Блок управления системой блокировки дверей | ||
| F38 | 10А | Дневные ходовые огни |
| F39 | 15А | Патрон для подключения дополнительных потребителей в багажнике (в вариантном исполнении) |
| F40 | 10А | К разъему светотехники прицепа |
| F41 | 50А | Обогрев ветрового стекла (в вариантном исполнении) |
| F42 | 30А | Обогрев наружных зеркал (в вариантном исполнении) |
| Обогрев заднего стекла | ||
| F43 | 50А | Контроллер АМТ (в вариантном исполнении) |
| F44 | 30А | Электровентилятор отопителя (в вариантном исполнении) |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F45 | 30А | Электростеклоподъемники передних дверей |
| Управление наружными зеркалами (в вариантном исполнении) | ||
| F46 | РЕЗЕРВ |
Реле с 2017 года
| К1 | 50А | Разгрузочное реле замка зажигания |
| К2 | 30А | Дополнительное реле стартера |
| КЗ | 30А | Реле очистителя ветрового стекла/Реле автозапуска (в вариантном исполнении) |
| К4 | 30А | Реле вентилятора радиатора максимальной скорости (в вариантном исполнении) |
| К5 | 30А | Реле поворотов и аварийной сигнализации/ Реле К15А (в вариантном исполнении) |
| Кб | 30А | Реле обогрева заднего стекла |
| К7 | 20А | Реле дальнего света фар |
| К8 | 20А | Реле звукового сигнала |
| К9 | 20А | Реле ближнего света фар |
| К10 | 20А | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| К11 | 20А | Главное реле ЭСУД |
| К12 | 20А | Реле топливного насоса |
| К13 | 20А | Реле обогрева сидений (в вариантном исполнении) |
| К14 | 70А | Реле обогрева ветрового стекла (в вариантном исполнении) |
| К15 | 20А | Реле включения аварийной сигнализации |
| К16 | 30А | Реле питания аварийной сигнализации/ реле включения лампы заднего хода (в вариантном исполнении) |
| К17 | 30А | Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска (в вариантном исполнении) |
| К18 | 30А | Реле электровентилятора радиатора минимальной скорости (в вариантном исполнении) |

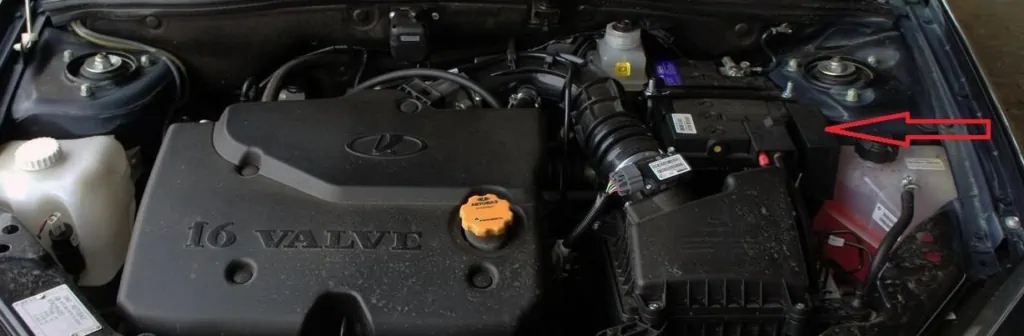

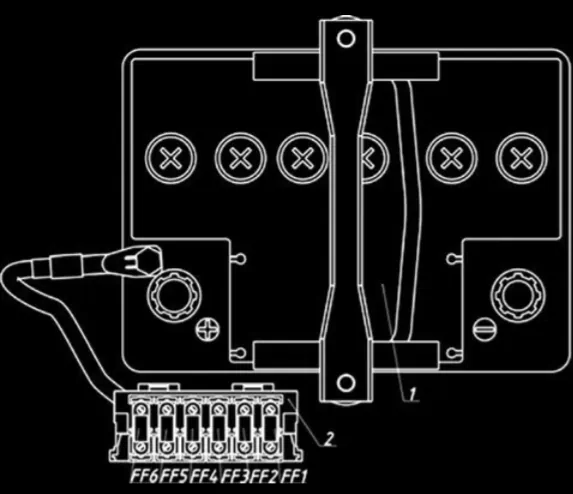

Расположение блока предохранителей под капотом Лада Гранта
| № | Сила тока, А | Что защищает |
|---|---|---|
| F1 | 30 | Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне |
| F2 | 60 | Генератор |
| F3 | 60 | Генератор |
| F4 | 30 | Вентилятор отопителя (предохранитель печки) |
| F5 | 50 | Электроусилитель рулевого управления |
комплектация люкс
| № | Номинал | Защищаемые цепи |
|---|---|---|
| F1 | 50A | Обогреватель ветрового стекла |
| F2 | 60A | Генератор |
| F3 | 60A | Генератор |
| F4 | 40A (в комплектации без климатической установки — 30А) | Электровентиляторы охлаждения радиатора |
| F5 | 50A | Электромеханический усилитель рулевого управления |
| F6 | 40A | Блок управления антиблокировочной системой тормозов (ABS) |
