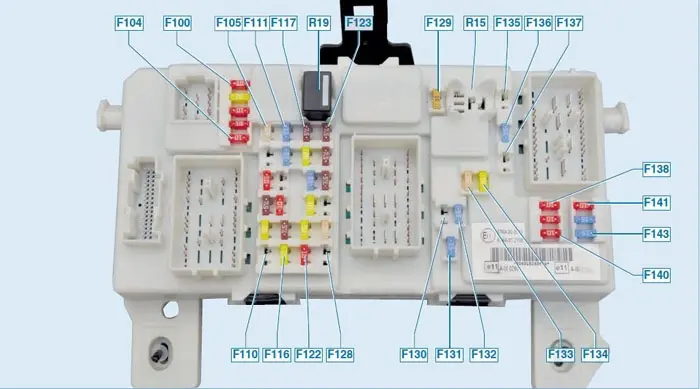

Предохранители в Форд Фокус расположены в двух блоках. Один блок находится под капотом, в нём находятся силовые предохранители того что находится в моторном отсеке и второй блок находится в салоне под бардачком, в нём находятся предохранители отвечающие за всё что находится в салоне, освещение, топливный насос.

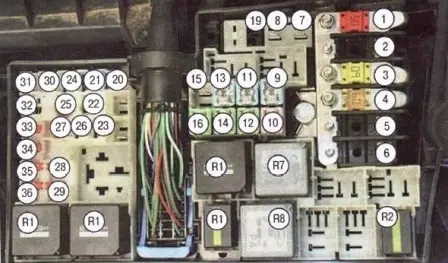

Предохранители в подкапотном блоке Фокус 2
| Номер | ток, А | Защищаемые цепи |
|---|---|---|
| 1 | 40 | Вентилятор охлаждения двигателя |
| 2 | 80 | Электроусилитель руля |
| 3 | 60 | Внутренний блок предохранителей 1 |
| 4 | 60 | Внутренний блок предохранителей 2 |
| 5 | 80 | Вспомогательный отопитель, вебасто, автономка |
| 6 | 60 | Свечи накаливания (только для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насос системы динамической стабилизации = ABS |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации = ABS |
| 9 | 20 | Модуль управления силовым агрегатом (PCM) = блок управления двигателем = ECM |
| 10 | 30 | Вентилятор отопителя = печки |
| 11 | 20 | Выключатель зажигания (стартера и приборов) |
| 12 | 40 | Реле зажигания |
| 13 | 20 | Электрическая обмотка стартера |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора охлаждения (Sigma) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Складывающаяся крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Блок ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Вспомогательный отопитель, вебасто |
| 22 | 10 | Модуль усилителя руля |
| 23 | 30 | Омыватели фар |
| 24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | Автоматическая коробка передач |
| 27 | 10 | Муфта компрессора системы кондиционирования = муфта кондиционера |
| 28 | 10 | Управление свечами накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | PCM, автоматическая коробка передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | Автоматическая коробка передач |
| 33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | PCM, клапаны, электромагнитные клапаны |
| Номер | ток, А | Защищаемые цепи |
|---|---|---|
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Блок управления приводом люка, сиденье водителя с электроприводом, блок управления приводом крыши (кабриолет) |
| 102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | Система управления без ключа |
| 107 | 10 | Питание комбинации приборов, бортовая диагностика = разъём OBD |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Система ДХО = дневные ходовые огни |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) = бензонасос |
| 112 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары/фонари |
| 117 | 7,5 | Освещение номерного знака |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 15 | Дополнительное гнездо питания в багажном отделении = розетка |
| 119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | Обогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности, AirBag, SRS |
| 123 | 7,5 | Обогрев наружных зеркал заднего вида |
| 124 | 7,5 | Задние и передние габаритные огни, стоп сигнал |
| 125 | 7,5 | Задние и передние габаритные огни, стоп сигнал |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Электрические стеклоподъемники |
| 128 | ||
| 129 | 20 | Очиститель ветрового стекла = дворники |
| 130 | ||
| 131 | 15 | Очиститель заднего стекла = задний дворник |
| 132 | 15 | Стоп сигнал |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира = центральный замок |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
| 135 | 20 | Подсветка при движении в светлое время |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Дальний свет фар, левая сторона |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом |
| 142 | 15 | Ближний свет фар (левый) |
| 142 | 15 | Ближний свет фар (правый) |
Реле топливного насоса в Фокус2 рестайлинг
| Номер | Реле | |
|---|---|---|
| R19 | - | Реле топливного насоса = бензонасос |
