Блоки предохранителей и реле УАЗ Буханка
панель для быстрого выбора категории
подъёмники
![Уаз буханка фото чёрно-белое](/static/img/buhanka/buhanka-foto.webp)
- Все предохранители, реле и электросхемы автомобилей УАЗ буханка, УАЗ 450, 452, 3741, 3909, 39094, 3962, 3303, 3741, 1965 — 2008 годов выпуска.

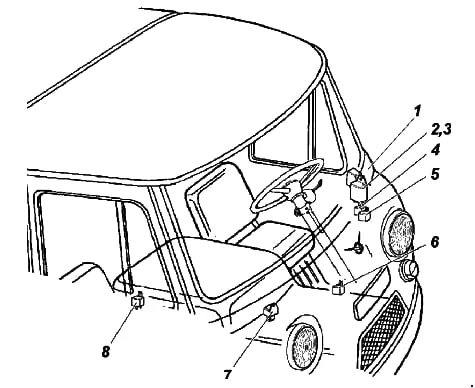

Расположение предохранителей в УАЗ
![Уаз буханка расположение электроники](/static/img/buhanka/buhanka-blocks-location.webp)
- блок предохранителей;
- реле поворотов;
- реле управления лампами АБС;
- реле дальнего света;
- реле ближнего света;
- прерыватель стеклоочистителя;
- реле заднего противотуманного фонаря;
- реле стартера.
Блок предохранителей установлен слева под панелью приборов и имеет три отдельных крепления-вставки.
![Уаз буханка три предохранителя](/static/img/buhanka/buhanka-fuse.webp)
F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.
F1 на 10 ампер, контакт II — Резерв.
F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал.
F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.
F3 на 10 ампер, контакт V — система управления двигателем, замок зажигания.
F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.
Для машин с двигателем ЗМЗ-40911 Евро-4.
F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.
F1 на 10 ампер, контакт II — Резерв.
F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка.
F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.
F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.
F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

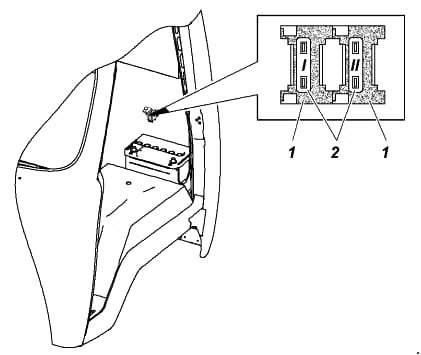

Предохранители системы АБС расположены на перегородке за сиденьем водителя на 25А либо 40А.
![Уаз буханка два предохранителя абс](/static/img/buhanka/buhanka-fuse-two.webp)

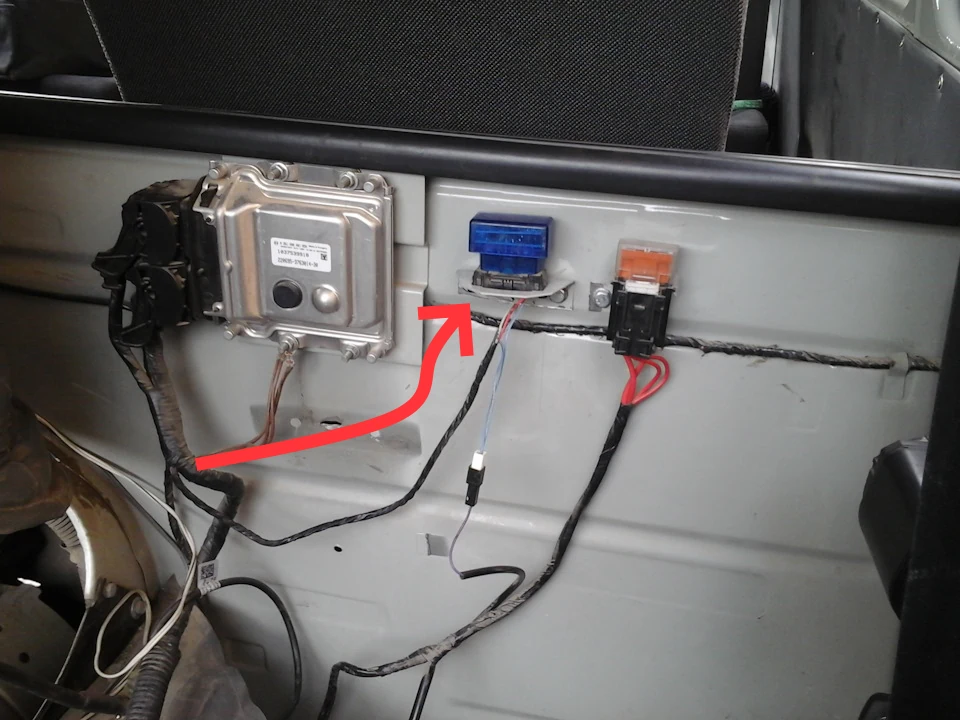

Разъём диагностики Уаз Буханка
![Уаз разъём диагностики, обд2, где находится](/static/img/buhanka/buhanka-obd.webp)
