Блоки предохранителей и реле Ауди А4 B5

фото ауди

Все предохранители и реле Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годов выпуска. Автомобиль имеет ту же платформу что и Volkswagen Passat пятого поколения.
Расположение предохранителей в audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального монтажного блока под щитком приборов позади левого кожуха ниши для ног.

Блок предохранителей в салоне Ауди А4

фото блок предохранителей схема блока предохранителей
15А — Обогрев форсунок стеклоомывателя
210А — Указатели поворотов
35А — Реле омывателей фар. Освещение: перчаточного ящика, моторного отделения, кондиционера, АКПП панели приборов
45А — Освещение номерного знака
510А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
65А — Центральный замок
710А — Системе ABS
85А — Телефон
910А — Обогрев зеркал и дверных замков
105А — Корректор фар
11 5А — Круиз-контроль [АКПП]
1210А — Встроенная диагностика
1310А — Стоп-сигналы
1410А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
1510А — Панель приборов, АКПП [4-ступенчатая], кондиционер, навига­ционная система
165А — Система ABS
1710А — Обогрев дверных замков
1810А — правый дальний свет
1910А — Левый дальний свет
2015А — Правый ближний свет, электрокорректор фар
2115А — Левый ближний свет, электрокорректор фар
225А — Правые габаритные огни
235А — Левые габаритные огни
2425А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
2530А — вентилятор отопителя, кондиционер
26

27

30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
2815А — Управление двигателем
3020А — Электропривод люка в крыше
3115А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
3220А — Управление двигателем
3315А — предохранитель прикуривателя audi a4
3415А — Управление двигателем
3530А — Электророзетка для прицепа
3615А — Телефон, радио
3815А — Освещение багажника, центральный замок
3915А — Аварийное освещение
4025А — Звуковой сигнал
4125А — Система ABS (гидромодулвтор/насос]42
4240А — Вентилятор
435А — S-контакт [центральный замок, радио, навигационная система)
4430А — Подогрев сидений

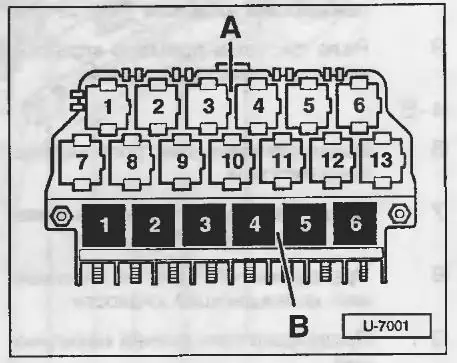

Расположение реле в салоне Ауди А4 B5

1Разгрузочное реле для контакта Х (замок зажигания)
2Реле звукового сигнала
3Реле системы омывателя фар
4Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода), или перемычка для механической короб­ки передач
5Реле прерывистого режима работы дворников
6Реле топливного насоса (бензонасоса), или соот­ветственно свечей накаливания (дизель)

Основная плата реле -A-

3Реле электромагнитной муфты (система кондиционирования]
4Блок управления сигнализаторами
5Блок управления сигнализаторами
7
8Реле фар дневного света
9Реле фар света
10Реле противотуманных фар
11Блок управления для зеркала с функцией откидывания
12Блок управления для зеркала с функцией откидывания
13
14Предохранитель для специальной сигнальной системы [такси]
15
16Предохранитель для специальной сигнальной системы [такси]
17Предохранитель для таксометра [такси]
18Предохранитель гидравлического насоса системы [ABS]

Предохранитель передатчика [такси]
