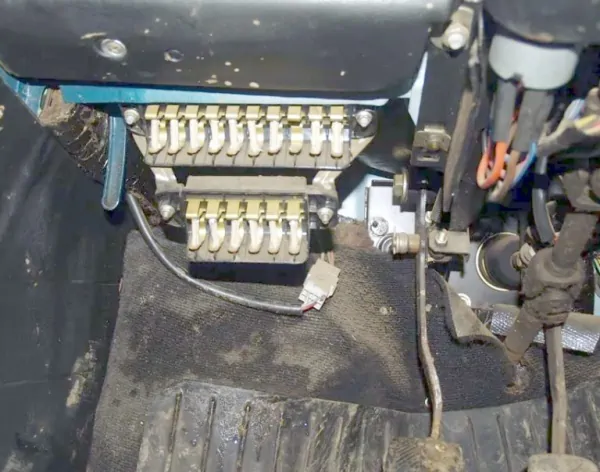

Блок предохранителей в салоне ВАЗ 2106
Предохранители в ВАЗ 2106 расположены под панелью (торпедой) в двух блоках. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета. Предохранитель прикуривателя выделен жирным шрифтом.
![2106 блок предохранителей в салоне расположен](/static/img/2106/2106-foto-fuse-block.webp)

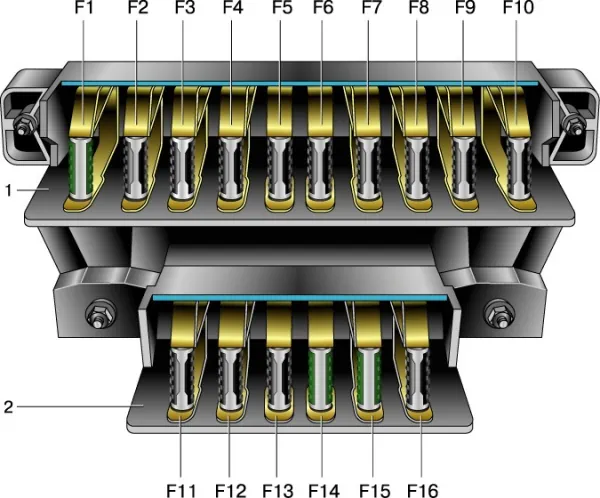

Схема предохранителей на ВАЗ 2106
![ВАЗ-2106 блок предохранителей в салоне схема на крышке, описание](/static/img/2106/2106-sxema-fuse-block.webp)
Расшифровка предохранителей в ВАЗ 2106
Номер | ток, А | Защищаемые цепи |
---|---|---|
F1 | 16 | Прикуриватель. Плафоны. Звуковые сигналы. Штепсельная розетка. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы |
F2 | 8 | Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя (мотор печки) |
F3 | 8 | Левые фары (дальний свет) и контрольная лампа включения дальнего света |
F4 | 8 | Правые фары (дальний свет) |
F5 | 8 | Левые фары (ближний свет) |
F6 | 8 | Правые фары (ближний свет) |
F7 | 8 | Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя |
F8 | 8 | Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света |
F9 | 8 | Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла |
F10 | 8 | Регулятор напряжения. Обмотка возбуждения генератора |
F11 | 8 | Запасной |
F12 | 8 | Запасной |
F13 | 8 | Запасной |
F14 | 16 | Элемент обогрева заднего стекла |
F15 | 16 | Электродвигатель вентилятора системы охлаждения двигателя |
F16 | 8 | Указатели поворота в режиме аварийной сигнализации |

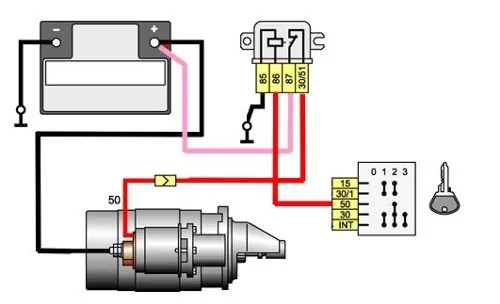

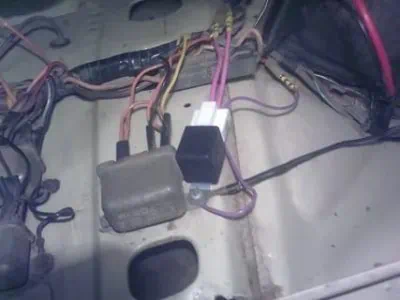

Схема стартера ВАЗ 2106
![ВАЗ-2106 схема стартера](/static/img/2106/2106-sxema-startera.webp)
![ВАЗ-2106 реле стартера](/static/img/2106/2106-relay-startera.webp)

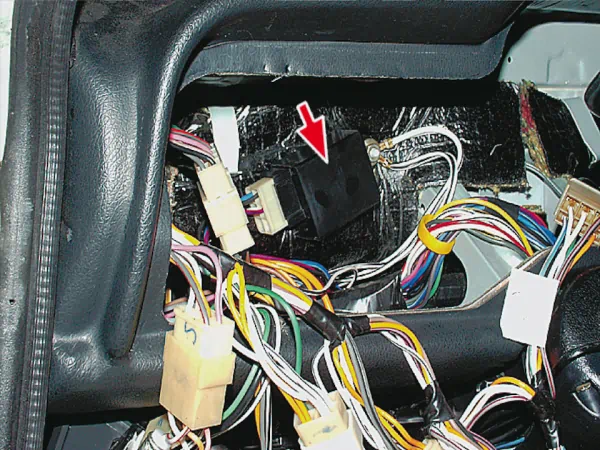

Где находится реле поворотов в ВАЗ 2106
Реле поворотов и аварийки в ВАЗ 2106 находится прямо за щитком приборов
![ВАЗ-2106 реле поворотов](/static/img/2106/2106-relay-turn-signal.webp)

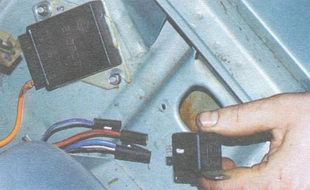

Реле вентилятора радиатора ВАЗ 2106
Реле вентилятора радиатора находится под капотом, рядом с реле-регулятором
![ВАЗ-2106 реле вентилятора радиатора](/static/img/2106/2106-relay-veterka.webp)

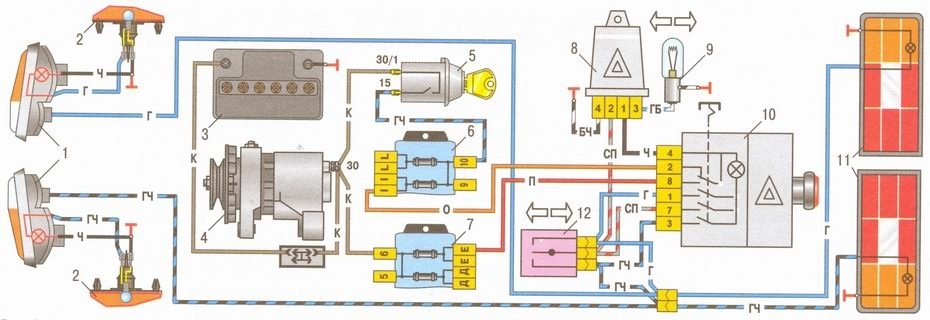

Схема поворотов и аварийки ВАЗ 2106
![](/static/img/2106/turn-hazard.jpg)
