Блоки предохранителей и реле ВАЗ 2101, 2102, 2103
панель для быстрого выбора категории
подъёмники
![ВАЗ 2101 фото чёрно-белое](/static/img/2101/2101-foto.webp)
Все предохранители, реле и электросхемы автомобилей «Жигули» ВАЗ-2101, 2102, 2103. Выпущенныех в 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987 и 1988 годах. В народе автомобили получили название копейка, двойка и тройка.
Расположение предохранителей в ВАЗ-2101

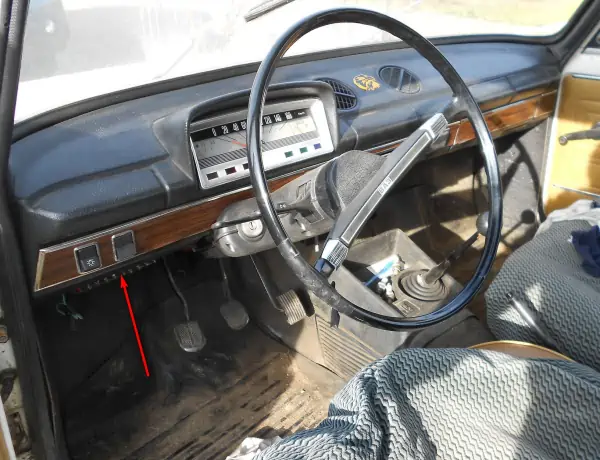

Предохранители в копейке находятся внизу под панелью с левой сторны, на двойке и тройке там же. В одном блоке, всего десять предохранителей
![Блок предохранителей у копейки (двойки, тройки) расположен, ВАЗ-2101, ВАЗ-2102, ВАЗ-2103](/static/img/2101/2101-fuse-block-location.webp)

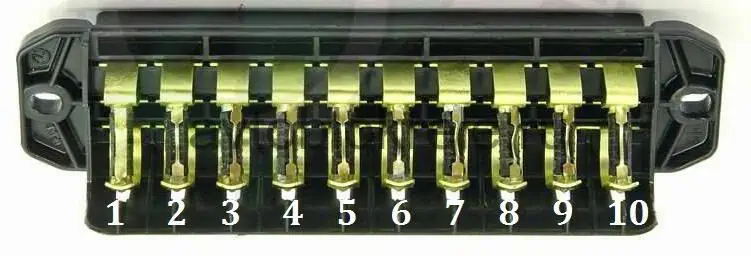

Схема предохранителей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103
![схема предохранителей ВАЗ-2101, копейка, двойка, тройка](/static/img/2101/2101-fuse-block-sxema.webp)
Назначение предохранителей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103
№ предохранителя | Предназначен для защиты: |
1 (16А) | Плафон освещения салона, патрон подключения переносной лампы, предохранитель прикуривателя, звуковых сигналов, стоп-сигнала |
2(8А) | Стеклоочистителm и электровентилятор отопителя, электродвигатель стеклоомывателя |
3 (8А) | Дальнего света левой фары, контрольной лампы включения дальнего света фар |
4 (8 А) | Дальнего света правой фары |
5 (8А) | Ближнего света левой фары |
6 (8А) | Ближнего света правой фары |
7 (8А) | Габаритного света левой фары либо габаритного света левого подфарника, контрольной лампы включения габаритного света правого (габаритного) заднего фонаря, левой лампы освещения -номерного знака, лампы освещения багажника, ламп освещения комбинации приборов |
8 (8А) | Габаритного света правой фары (либо габаритного света правого подфарника), левого (габаритного) заднего фонаря, правой лампы освещения номерного знака, подкапотной лампы, лампы освещения гнезда прикуривателя |
9 (8А) | Контрольной лампы давления масла в двигателе, указателя температуры жидкости системы охлаждения, указателя уровня топлива с контрольной лампой резерва топлива, контрольной лампы включения стояночного тормоза и недостаточного уровня тормозной жидкости в бачке, лампы освещения вещевого ящика, указателей поворотами соответствующей контрольной лампы, контрольной лампы заряда аккумуляторной батареи, реле контрольной лампы заряда фонаря заднего хода |
10 (8А) | регулятор напряжения и возбуждение генератора |

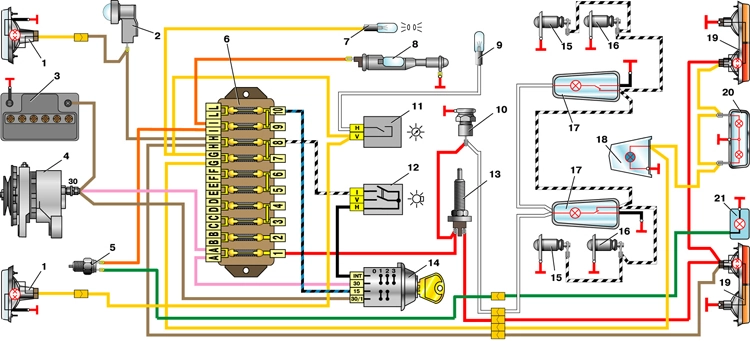

ВАЗ 2101 схема габаритов, стоп сигнала
![цветная схема габаритов ВАЗ-2101, копейка, двойка, тройка](/static/img/2101/2101-tail-circuit.webp)
1-передние габариты (жёлтый провод)
2 – подкапотная лампа (коричневый провод)
3 – аккумуляторная батарея
4 – генератор;
5 – выключатель света заднего хода;
6 – блок предохранителей;
7 – контрольная лампа наружного
освещения в комбинации приборов;
8 – лампа освещения вещевого ящика;
9 – лампа освещения комбинации приборов;
10 – штепсельная розетка для переносной лампы;
11 – выключатель освещения приборов; 12 – выключатель наружного освещения;
13 – выключатель стоп-сигнала;
14 – выключатель зажигания;
15 – выключатели плафонов, расположенные в стойках передних дверей;
16 – выключатели плафонов, расположенные в стойках задних дверей;
17 – плафоны;
18 – лампа освещения багажника;
19 – задние фонари;
20 – фонарь освещения номерного знака;
21 – фонарь света заднего хода

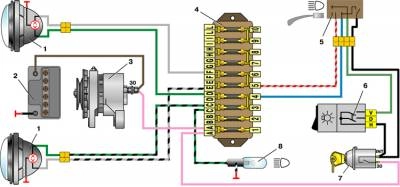

ВАЗ 2101 схема фар
![цветная схема фар ВАЗ-2101, копейка, двойка, тройка](/static/img/2101/2101-headlamp-circuit.webp)
1 – фары;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей;
5 – переключатель света фар;
6 – выключатель наружного освещения;
7 – замок зажигания;
8 – контрольная лампа дальнего света фар в комбинации приборов

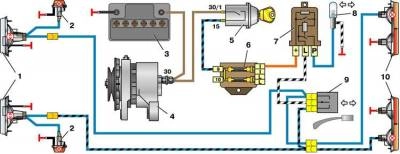

ВАЗ 2101 схема поворотов
![цветная схема поворотов ВАЗ-2101, копейка, двойка, тройка](/static/img/2101/2101-turn-circuit.webp)
1 – подфарники;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей; 7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;
9 – переключатель указателей поворота;
10 – задние фонари
ВАЗ 2101 схема сигнала
![цветная схема сигнала ВАЗ-2101, копейка, двойка, тройка](/static/img/2101/2101-turn-circuit.webp)
1 – звуковые сигналы;
2 – аккумуляторная батарея;
3 – блок предохранителей;
4 – выключатель звуковых сигналов;
5 – генератор

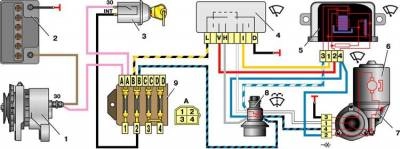

ВАЗ 2101 схема дворников и омывателя
![цветная схема дворников ВАЗ-2101, копейка, двойка, тройка](/static/img/2101/2101-w-circuit.webp)
1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – переключатель стеклоочистителя;
5 – реле стеклоочистителя;
6 – моторедуктор стеклоочистителя;
7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
9 – блок предохранителей;
А – порядок условной нумерации штекеров в колодках реле и моторедуктора стеклоочистителя
ВАЗ 2101 схема вентилятора печки
![цветная схема печки ВАЗ-2101, копейка, двойка, тройка](/static/img/2101/2101-blower-circuit.webp)
1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – блок предохранителей;
5 – переключатель отопителя;
6 – добавочный резистор;
7 – электродвигатель вентилятора отопителя
